Глобальные стандарты для монопольных вышек (GB против IEC)

Введение

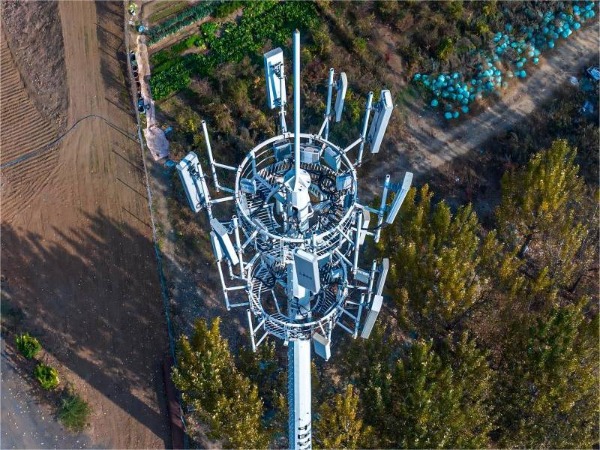

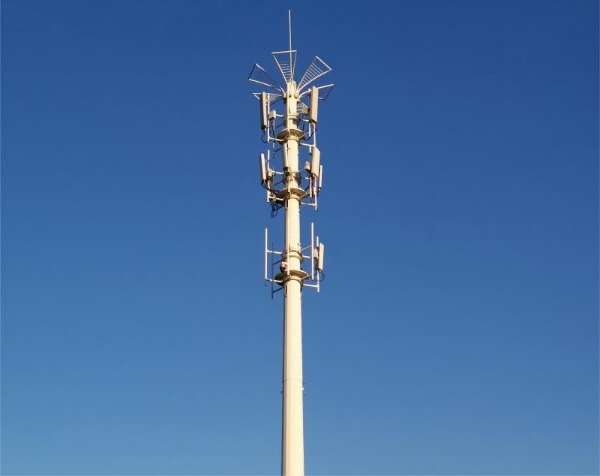

Монопольные башни являются изящной, экономящей место основой современных телекоммуникационных сетей. Но их тонкие профили противоречат сложной инженерной реальности: соответствие мировым стандартам не подлежит обсуждению. Для операторов вышек и поставщиков телекоммуникационных услуг навигация по различиям между китайскими стандартами GB и международными нормами IEC может ощущаться как расшифровка технического лабиринта.

Этот блог прорывает сложность. Используя единую, простую для восприятия сравнительную таблицу, мы разбираем критические различия в требованиях к ветровой нагрузке, коэффициентах безопасности и протоколах приемки. Независимо от того, устанавливаете ли вы башни в Шанхае или Сан-Паулу, это руководство гарантирует, что вы построите на века и будете соответствовать требованиям.

Краткий обзор стандартов

1. Ветровая нагрузка: насколько она сильна?

• Стандарты GB (Китай):

• Делит Китай на 6 ветровых зон (28 м/с во внутренних районах → 55 м/с в прибрежных зонах тайфунов).

• Мандаты Скорость ветра 1 раз в 50 лет как базовый уровень, с множителем 1,1x для вышек >60 м.

• Стандарты МЭК (мировые):

• Использует 4 класса ветра (I–IV) на основе 10-минутных средних скоростей (22,5–52,5 м/с).

• Требуются расчеты интенсивности турбулентности для сложных рельефов (например, городских каньонов).

• Почему это важно: Башня, спроектированная в соответствии со стандартом Великобритании для тайфунов со скоростью 55 м/с, может оказаться слишком сложной для класса МЭК IV (52,5 м/с), что приведет к напрасным затратам на материалы.

2. Факторы безопасности: баланс прочности и стоимости

• ГБ' Консервативный подход:

• Требует минимума 2,5-кратный коэффициент безопасности для предельной грузоподъемности (например, башня должна выдерживать ветровую нагрузку, превышающую расчетную в 2,5 раза, без обрушения).

• Отдает приоритет резервированию для регионов, подверженных землетрясениям.

• Модель IEC, основанная на оценке риска:

• Позволяет 1,5–2,0-кратный коэффициент запаса прочности , в зависимости от последствий отказа (например, вышки вблизи больниц или сельские районы).

• Соответствует вероятностным моделям нагрузки Еврокода.

• Исследование случая: Двухстандартная башня в Малайзии использовала коэффициент GB 2,5x для основания и IEC 1,8x для антенн, что позволило сэкономить 12% затрат на сталь.

3. Приемочные испытания: от оформления документов до полевых проверок

• Строгий процесс Великобритании:

1. До начала строительства: Сертификаты сталелитейного завода + квалификации по сварочным процедурам.

2. На месте: Испытания на статическую нагрузку (1,5-кратная проектная нагрузка в течение 24 часов) + ультразвуковая проверка сварных швов.

3. После сборки: Толщина покрытия измеряется более чем в 20 точках на секцию башни.

• Оптимизированный рабочий процесс IEC:

1. Фаза проектирования: Проверка методом конечно-элементного анализа (FEA) + FAT (заводские приемочные испытания).

2. Полевая инспекция: Выборочные проверки крутящего момента болтов (например, 30% соединений) + обследование наклона с помощью беспилотников.

• Совет профессионала: Для башен, одобренных МЭК, часто требуется на 30% меньше времени на проверку, но они в значительной степени зависят от документированного моделирования.

• Общая картина: какой стандарт выбрать?

• Строить в Китае? Строго следуйте правилам — регулирующие органы ставят соблюдение требований выше экономии средств.

• Глобальные проекты? IEC обеспечивает гибкость, но может потребовать локальных доработок (например, добавление проверок коррозионной стойкости GB во влажном климате).

• Гибридный подход: Для трансграничных операторов сочетание надежности GB с моделями IEC, основанными на оценке рисков, может оптимизировать затраты и безопасность.

• Вывод: стандарты не являются универсальными
• Хотя GB и IEC преследуют одну и ту же цель — строить башни, которые не падают, их пути расходятся в философии и исполнении. Понимание этих различий касается не только избежания штрафов; это касается строительства умнее, быстрее и экономичнее.

• ---

  ---
