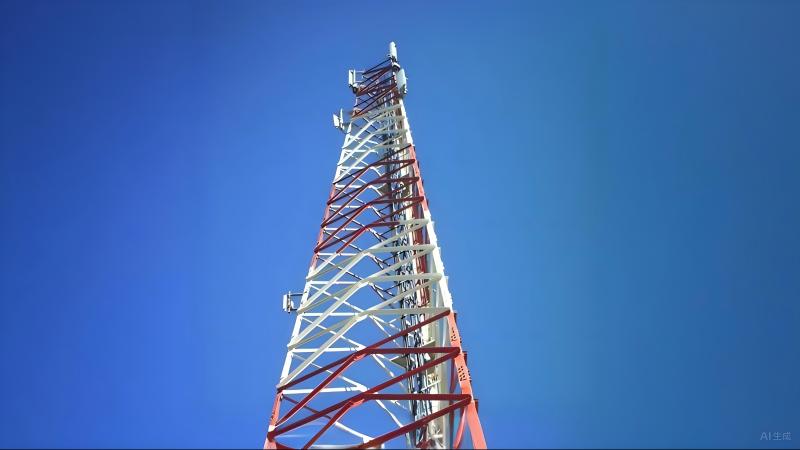

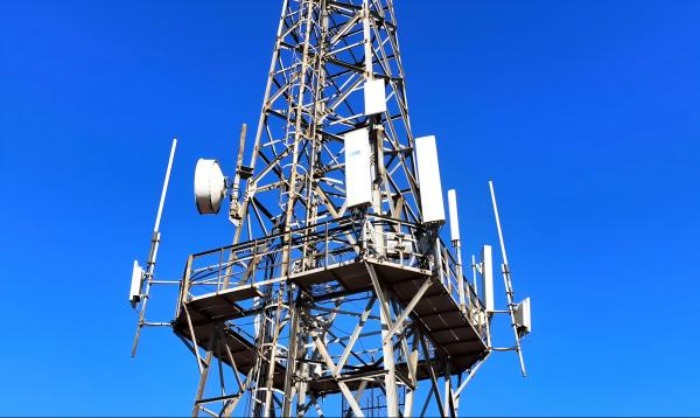

В мире телекоммуникационной инфраструктуры трехногая угловая стальная башня Это свидетельство надёжности конструкции и непреходящей надёжности. Хотя конструкция может показаться простой, путь от необработанной стали до оцинкованного «стража», способного десятилетиями выдерживать суровые погодные условия, — это точный и увлекательный научный процесс. Эта публикация в блоге приоткрывает завесу тайны над всем процессом производства и антикоррозионной обработки, гарантирующим этим башням высокую и прочную конструкцию.
Превращение сырья в несущую конструкцию башни — это симфония тяжелого производства и тщательного контроля качества.
1. Подготовка и резка материала:
Процесс начинается с рулонов высококачественной низкоуглеродистой стали. Их разматывают и правят, а затем разрезают на узкие полосы. Затем эти полосы проходят через ряд валков в процессе холодной формовки, формируя стандартные L-образные уголковые профили. Эта холодная обработка повышает прочность стали за счёт деформационного упрочнения.
Затем длинные уголки разрезаются на отрезки заданной длины в соответствии с чертежами башни с помощью высокоточной пилы или ножниц. Это обеспечивает чистые торцы без заусенцев и точные углы для идеальной подгонки при сборке.
2. Пробивка и сверление:
Это критически важный этап для философии болтовых соединений башни. Срезанные углы передаются на массивные пробивные станки с ЧПУ (числовым программным управлением). Эти станки используют гидравлические домкраты и специальные штампы для пробивки отверстий под болты по заданному шаблону с невероятной скоростью и точностью. Технология ЧПУ гарантирует идентичность всех компонентов, исключая ошибки сборки и обеспечивая целостность конструкции. Кромки отверстий зачищаются для предотвращения концентрации напряжений и обеспечения плавной установки болтов.
3. Холодная гибка и формовка:
Для некоторых компонентов, таких как распорки или криволинейные соединения, уголки необходимо гнуть. В основном используется холодная гибка, при которой сталь формуется при комнатной температуре с помощью гидравлических прессов или ротационных гибочных машин. Этот метод эффективен и сохраняет свойства материала. Для очень толстых профилей или деталей с малым радиусом может применяться горячая гибка (нагрев стали до определённой температуры для придания ей гибкости), хотя для стандартных уголков он применяется реже.
4. Сборка и сварка (предварительная сборка):
В то время как основная конструкция крепится болтами для удобства транспортировки и сборки на месте, более мелкие подузлы, такие как соединительные пластины, заглушки и опоры лестницы,
сварной

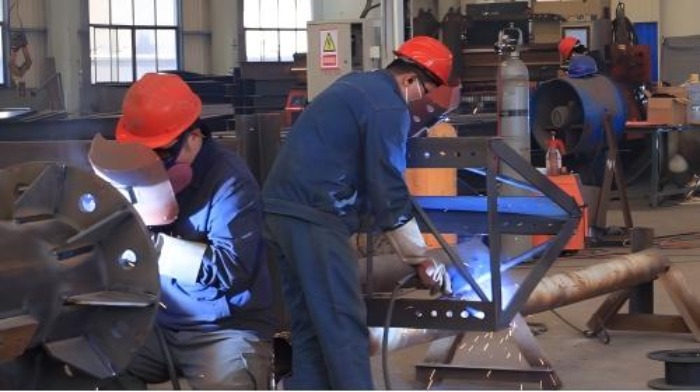

Опытные сварщики используют такие процессы, как
SMAW (дуговая сварка защитным металлическим электродом)
или более эффективно
FCAW (дуговая сварка порошковой проволокой)
Все сварочные работы выполняются в соответствии со строгими процедурами, а сварные швы визуально проверяются и часто проверяются с помощью
Неразрушающий контроль (НК)
такие методы, как магнитопорошковая дефектоскопия (МПД), чтобы убедиться в отсутствии трещин и дефектов.

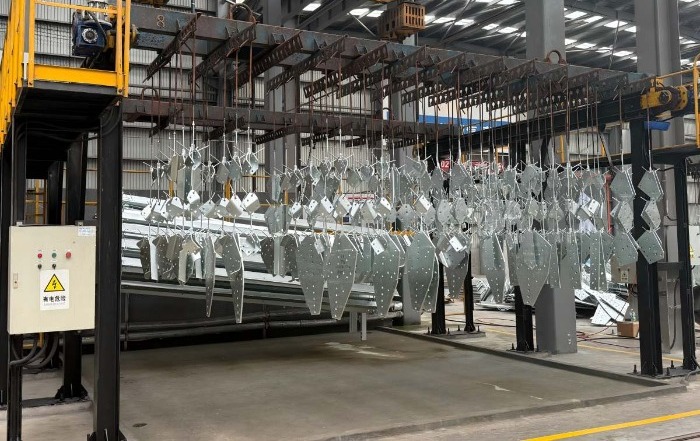

После изготовления каждый компонент проходит важнейший этап: горячее цинкование. Этот процесс обеспечивает металлургическую связь цинка и стали, обеспечивая превосходную и долговечную защиту.
Цинкование (технологический процесс):
Обезжиривание/очистка щелочью: Удаляет органические загрязнения, такие как масло, жир и грязь.
Травление (кислотная ванна): Погружение в разбавленный раствор соляной или серной кислоты для удаления окалины и ржавчины, обнажая идеально чистую сталь.
Флюсование: Детали погружают в раствор хлорида цинка и аммония. Этот флюс предотвращает окисление перед цинкованием и ускоряет реакцию цинка со сталью.

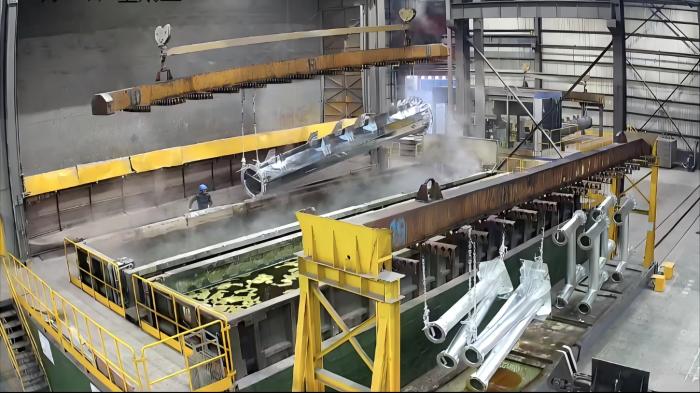

Цинкование: Высушенные детали погружают в ванну с расплавленным цинком при температуре около 450 °C (840 °F). Железо в стали реагирует с цинком, образуя ряд слоёв цинково-железного сплава, покрытых слоем чистого цинка.
Закалка: Оцинкованные детали медленно извлекаются из ванны, а затем охлаждаются в баке с водой для остановки реакции и затвердевания покрытия.
Контроль толщины цинка и проверка качества:

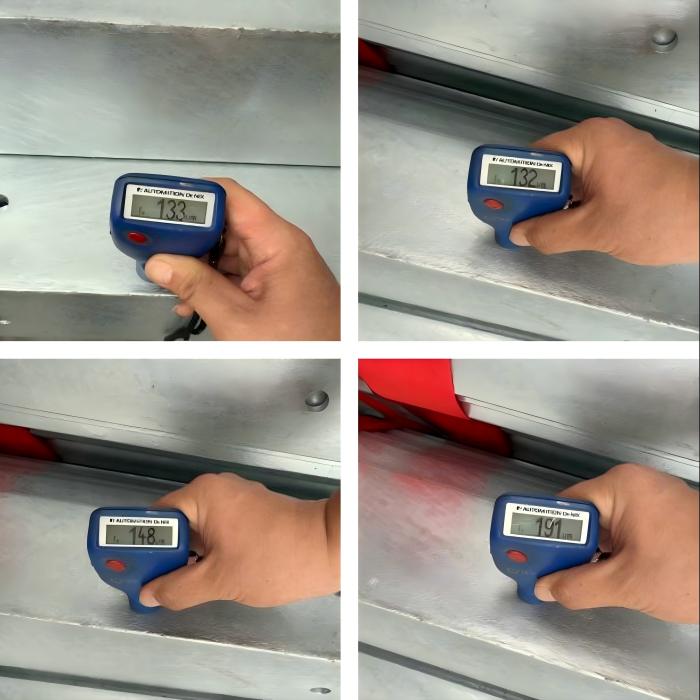

Толщина: Стандарты, такие как ASTM A123 Укажите минимальную толщину покрытия в зависимости от толщины материала. Типичный угол имеет среднюю толщину покрытия 85–100 мкм (3,5–4 мил) . Толщина проверяется с помощью магнитных или электромагнитных приборов.
Качество: Покрытие проверяется на однородность, гладкость и адгезию. Ключевые испытания включают: «Тест Приса» (погружение в медный купорос) на наличие непокрытых пятен и «Испытание на закалку» для проверки на чрезмерную хрупкость.
Хотя горячее цинкование неслучайно является отраслевым стандартом, существуют и другие варианты для особых случаев. Выбор зависит от баланса между экологичностью и стоимостью жизненного цикла.
| Коррозионная среда | Рекомендуемая защита | Техническое обоснование | Анализ стоимости жизненного цикла |
|---|---|---|---|
| Внутренние / сельские районы (C1-C2) | Горячее цинкование (HDG) | Обеспечивает катодную защиту (отдает себя в жертву, защищая сталь) и надежный барьер. Не требует особого ухода. | Самая низкая стоимость жизненного цикла (LCC). Высокая первоначальная стоимость компенсируется более чем 40–50 годами службы без необходимости технического обслуживания. Эталон ценности. |
| Прибрежный / Высокая влажность (C3-C4) | HDG или HDG + дуплексная система | Соль и влага значительно ускоряют коррозию. Дуплексная система (горячее цинкование с последующей покраской) обеспечивает усиленную барьерную защиту и значительно продлевает срок службы. |
Только HDG: Хорошо, позже может потребоваться осмотр/перекраска.
Дуплексная система: более высокая первоначальная стоимость, но может увеличить период без технического обслуживания в 1,5–2 раза, обеспечивая отличную долгосрочную ценность. |
| Тяжелая промышленная (С4-С5) | Дуплексная система или специальные покрытия | Химические загрязнители (SO₂, NOx) образуют высокоагрессивные кислоты. Необходим толстый слой химически стойкой краски поверх оцинкованного покрытия. | Самая высокая первоначальная стоимость, но единственное экономически выгодное долгосрочное решение. Предотвращает катастрофические поломки и необходимость постоянного ремонта. |
| Особые случаи (эстетика, ретушь) | Системы окраски/распыления (отдельно) | Используется только для визуального слияния в городских условиях или для ремонта на месте оцинкованного покрытия, поврежденного во время транспортировки/монтажа. | Высокий показатель LCC. Используется только там, где невозможно горячее цинкование (HDG). Требует частых осмотров и циклов повторного нанесения покрытия (каждые 5–15 лет). |
Заключение: Инвестиции в долголетие
Изготовление и оцинкование трехногая угловая стальная башня Это не просто производственная линия; это стремление к качеству и долговечности. Первоначальные инвестиции в тщательное изготовление и высококачественное горячее цинкование приносят огромную выгоду на протяжении всего жизненного цикла башни, сводя к минимуму время простоя, исключая дорогостоящие подъёмы на высоту для обслуживания и обеспечивая надёжность сети на протяжении многих поколений. При выборе следующего проекта башни понимание этого процесса — ключ к принятию разумного, технически обоснованного и, в конечном счёте, экономичного решения.
