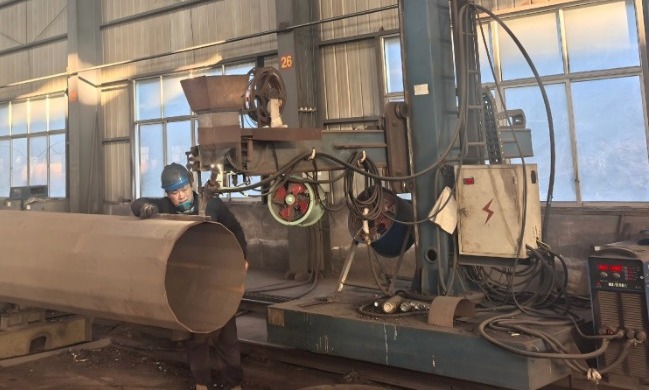

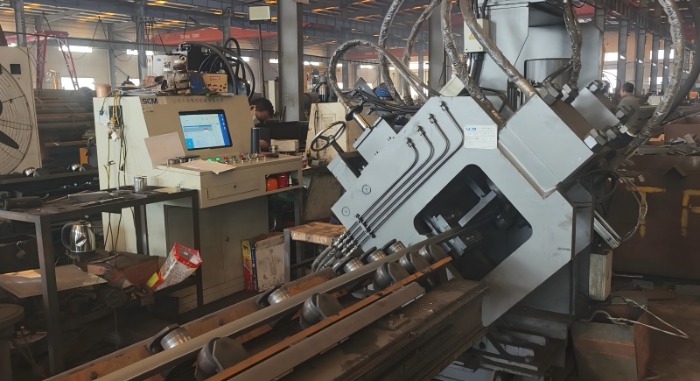

В иерархии производственных процессов для опоры радаров Сварка занимает первостепенное место. Это единственный, необратимый процесс, который превращает отдельные высокопрочные стальные компоненты в единый несущий монолит. Для конструкции, призванной поддерживать многотонные радиолокационные установки и сохранять стабильность на микронном уровне под воздействием ветровых, ледовых и динамических эксплуатационных нагрузок на протяжении десятилетий, качество этих сварных швов не подлежит обсуждению.
Один-единственный, субкритический дефект, скрытый в сварном шве, может стать точкой зарождения распространения усталостных трещин под воздействием миллионов циклов напряжения, потенциально приводя к катастрофическому разрушению конструкции. Поэтому обеспечение целостности сварного шва выходит за рамки базового строительства — это фундаментальная инженерная задача. Эта гарантия достигается не только верой в мастерство сварщика, но и посредством строгой, научно обоснованной системы контролируемых процедур и, что наиболее важно, Передовые методы неразрушающего контроля (НК) .
Радиолокационная вышка — это динамически нагружаемая конструкция. В отличие от статических зданий, она подвергается непрерывным циклическим нагрузкам, вызванным ветровыми колебаниями, моментом инерции антенны и тепловым расширением. Эти факторы делают её крайне восприимчивой к усталостному разрушению.
Роль профиля сварного шва: В условиях динамической нагрузки концентрация напряжений является врагом. Частично проплавленный или угловой сварной шов, не сплавляющийся по всей толщине соединения, образует острый, естественный надрез в корне шва. Этот надрез действует как мощный концентратор напряжений, значительно сокращая срок службы соединения при усталостных нагрузках.
Решение для полного проникновения: Сварной шов с полным проплавлением (CJP) предназначен для сплавления материала по всей его толщине, эффективно устраняя выемку в корне. При правильном проектировании и выполнении он обеспечивает плавный переход напряжения от одного элемента к другому, предлагая усталостную прочность, которая может приближаться к прочности самого основного материала. Для основных несущих соединений в радиолокационных вышках — таких как соединения ножек, соединения критически важных узлов и опоры антенных платформ — сварка CJP обычно является обязательным требованием спецификации.
Безупречные сварные швы — результат контролируемых процессов, а не случайности. Этот контроль начинается задолго до того, как загорится сварочная дуга.
Техническая спецификация и квалификация сварочных работ: Каждый сварной шов на ответственной конструкции регулируется квалифицированной технологической картой сварки (WPS). Этот документ, прошедший аттестацию посредством физических испытаний (документ о квалификации процедуры - PQR), определяет точную «рецепцию»: марки основного и присадочного металла, конструкцию соединения (углы скоса, зазор в корне шва), температуру предварительного нагрева и межпроходного нагрева, положение при сварке, электрические параметры (напряжение, сила тока, скорость перемещения) и, при необходимости, термообработку после сварки. Это обеспечивает повторяемость и предсказуемость результатов.
Важнейшая подготовка и подгонка соединений: Для сварки CJP крайне важна точная подготовка кромок с помощью механической обработки или прецизионной термической резки. Подгонка деталей перед сваркой должна быть плотной и равномерной; чрезмерные зазоры вынуждают сварщика наносить избыток присадочного металла, что увеличивает риск дефектов, таких как непроплавление или чрезмерная деформация.
Квалификация сварщика: Сварщики, выполняющие сварку этих ответственных соединений, должны иметь сертификат, подтверждающий их способность производить качественные сварные швы в заданных условиях, в соответствии с используемой технологической картой сварки (WPS).
Даже при идеально отлаженных процедурах существует вероятность дефектов, вызванных человеческим фактором или производственным процессом. Неразрушающий контроль (НК) обеспечивает «глаза» для проверки внутренней структуры сварного шва без его повреждения. Для сварных швов радиолокационных вышек основным методом объемного контроля является ультразвуковой контроль (УЗК).
Ультразвуковой дефектоскопия превосходно справляется с обнаружением внутренних, плоских дефектов, которые имеют решающее значение в сценариях усталостного разрушения, таких как непроплавление, трещины и вытянутые включения шлака.

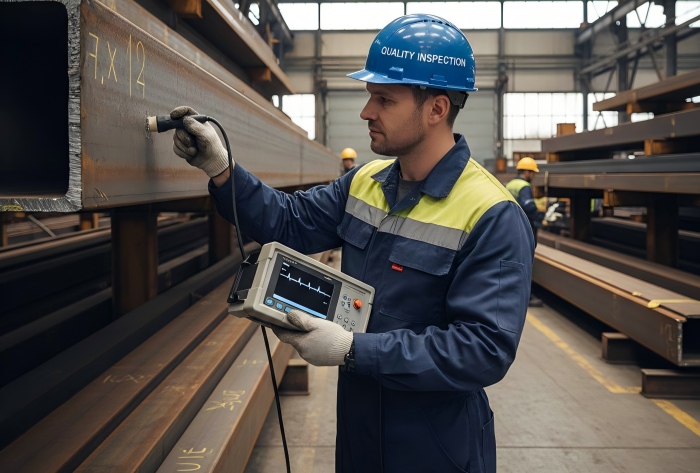

Как это работает: Квалифицированный техник использует ручной преобразователь, генерирующий высокочастотные звуковые волны (ультразвук). Эти волны через гель вводятся в сталь и распространяются по материалу. При столкновении с дефектом (изъяном) часть звуковой энергии отражается обратно к преобразователю. Задержка по времени и амплитуда этого «эха» анализируются для определения глубины, размера и ориентации дефекта.
Почему именно UT для радиолокационных вышек?
Чувствительность к критическим недостаткам: Ультразвуковой дефектоскопия исключительно хорошо обнаруживает плоские трещиноподобные дефекты, которые наиболее опасны при циклических нагрузках.
Определение глубины: Это позволяет точно определять положение и размер дефекта по всей толщине образца, что имеет решающее значение для оценки критичности в инженерных задачах.
Постоянная запись: Современные цифровые ультразвуковые дефектоскопы обеспечивают регистрацию данных A-сканирования и кодированные данные о положении, создавая поддающуюся аудиту цифровую запись качества контроля.
Для наиболее важных суставов, Фазированная антенная решетка (PAUT) Предлагает еще более широкие возможности. Вместо одного пьезоэлектрического кристалла PAUT использует многоэлементный зонд, где время (фаза) срабатывания каждого элемента может контролироваться электронным способом.
Это позволяет осуществлять электронное управление и фокусировку луча, что дает возможность контролировать сложные геометрические формы (например, сварные швы сопел) из одной точки зондирования и обеспечивает превосходную характеризацию дефектов и визуализацию.
Это повышает скорость и надежность контроля, создавая подробные изображения C-сканирования или S-сканирования, которые дают более четкое и наглядное представление о внутреннем состоянии сварного шва.
Хотя ультразвуковой контроль является основным методом для первичной сварки, надежная программа контроля качества включает в себя целый ряд методов неразрушающего контроля:
• Магнитопорошковый контроль (МП): Широко используется на ферритной стали для обнаружения поверхностных и приповерхностных трещин (например, в местах сварных швов). Это быстрый, надежный и незаменимый метод для выявления признаков усталостной коррозии поверхности.
• Капиллярный контроль (PT): Используется для неферромагнитных материалов или в качестве альтернативы магнитотеллурическому синтезу для устранения поверхностных дефектов.

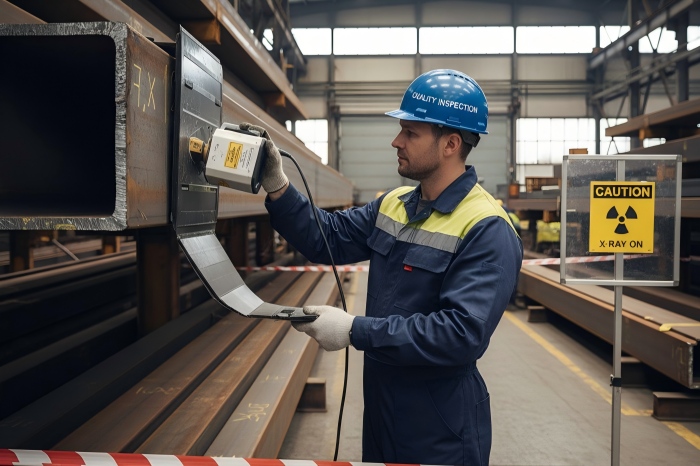

• Рентгенологическое исследование (РТИ): Использует рентгеновские или гамма-лучи для создания пленочного или цифрового изображения сварного шва. Отлично подходит для объемного контроля и получения постоянного двухмерного «теневого» изображения, но, как правило, менее чувствителен, чем ультразвуковой контроль, для обнаружения узких плоских трещин и имеет существенные ограничения по безопасности и логистике.
Прочность конструкции опорной башни радиолокационной станции — это обещание, данное в проектном бюро и выполненное на производственном участке. Это обещание зависит от качества сварных соединений. Требуя использования сварных швов с полным проплавлением для критически важных соединений, обеспечивая их выполнение в соответствии с утвержденными техническими условиями сварки и тщательно проверяя их надежность с помощью современных методов ультразвукового контроля, инженеры превращают необработанную сталь в надежный и долговечный элемент конструкции.
Этот комплексный подход, в котором сходятся металлургия, машиностроение и материаловедение, гарантирует, что башня не просто будет стоять, но и будет функционировать с непоколебимой стабильностью на протяжении всего срока службы, надежно поддерживая важнейшую задачу радара, который она возвышает. В мире критически важной инфраструктуры нет замены такому уровню проверенной надежности.
