Для опорных конструкций радаров монопольные мачты обеспечивают более быструю установку, меньшую площадь основания и превосходную эстетику — идеально подходят для городских объектов и высот до 40–50 метров. Решётчатые башни обеспечивают более высокую несущую способность, больший потенциал по высоте (более 100 метров) и на 20–30% более низкую стоимость материалов — что делает их предпочтительным выбором для тяжёлых радиолокационных комплексов, объектов с несколькими операторами и сельских или прибрежных установок, где визуальное воздействие менее ограничено. Не существует универсально «лучшего» варианта — существует только наиболее экономически и технически подходящий вариант для конкретных условий площадки, требований по высоте и бюджетных ограничений.
Стоимость материалов: Решётчатые башни используют на 20–30% меньше стали чем монопольные мачты аналогичной высоты и несущей способности, что значительно снижает расходы на сырьё
Транспортировка: Компоненты решётчатых башен перевозятся в компактных штабелируемых связках —специальные разрешения не требуются; монопольные мачты часто требуют разрешений на перевозку негабаритных грузов и сопровождения
Фундамент: Монопольные мачты требуют более крупных и дорогих фундаментов из-за сосредоточенных нагрузок; решётчатые башни распределяют нагрузки между несколькими опорами, снижая сложность и стоимость фундамента
Скорость установки: Монопольные мачты устанавливаются быстрее (одним или несколькими подъёмами краном); решётчатые башни требуют больше времени, но используют менее тяжёлое подъёмное оборудование
Ограничение по высоте: Монопольные мачты обычно ограничены высотой 40–50 метров; решётчатые башни могут превышать 100–300 метров
Несущая способность: Решётчатые башни выдерживают более тяжёлые нагрузки от оборудования — это критически важно для радиолокационных объектов с несколькими операторами и крупных антенных массивов
Работа при ветровых нагрузках: Решётчатые башни демонстрируют меньшее отклонениепри экстремальных ветровых нагрузках по сравнению с монопольными мачтами
В самом простом виде выбор между монопольной мачтой и решётчатой башней часто начинается с фундаментального компромисса:
| Аспект | Монопольная мачта | Решётчатая башня |
|---|---|---|
| Внешний вид | Элегантная, низкопрофильная одиночная трубчатая опора | Промышленная открытая каркасная конструкция из стальных уголков |
| Площадь основания | Минимальная (1–2 м²) | Большая, требует больше площади на земле |
| Основное преимущество | Эстетика, эффективность использования пространства, быстрое развёртывание | Высокая прочность, возможность достижения большой высоты, большие нагрузки |
Решение быстро выходит за рамки эстетики, переходя к строгому анализу затрат и возможностей.
| Фактор | Монопольная башня | Решетчатая башня |
|---|---|---|
| Использование материалов | Выше — требуется толстый прокатный стальной лист | Ниже — на 20–30% меньше стали при эквивалентной высоте/нагрузке |
| Сложность изготовления | Сложное, капиталоёмкое (прокатка, сварка, сужение конструкции) | Проще — угловые секции с болтовыми соединениями |
| Стоимость за килограмм | Выше | Ниже |
Исследование, сравнивающее затраты на изготовление, показало, что стальная монопольная башня была на 79,20% дороже в изготовлении, чем решетчатая башня эквивалентной несущей способности. Хотя решетчатые башни требуют более высоких затрат на сборочные работы на месте, экономия материалов является существенной.
| Фактор | Монопольная башня | Решетчатая башня |
|---|---|---|
| Профиль доставки | Негабаритная, сложная — требует специальных разрешений и сопровождения | Компактные штабелируемые комплекты — максимально увеличивают грузоподъёмность грузовика |
| Ограничение по высоте | Максимальная транспортируемая высота является ограничивающим фактором | Компоненты перевозятся стандартными длинами |
| Стоимость перевозки | Выше | Ниже — требуется меньше поездок |
Для радиолокационных проектов в удалённых местах логистическое преимущество решетчатых башен может быть решающим. Компоненты решетчатых башен можно перевозить стандартными грузовиками без разрешений на перевозку негабаритных грузов, которые часто требуются для монопольных башен.
| Фактор | Монопольная башня | Решетчатая башня |
|---|---|---|
| Скорость установки | Быстрее — один или несколько подъёмов краном | Медленнее — требуется больше трудозатрат на болтовую сборку на месте |
| Размер фундамента | Более крупное, с более сильным усилением | Меньшее, более простое — распределяет нагрузку между опорами |
| Стоимость фундамента | Выше | Ниже — значительная экономия, особенно на слабых грунтах |
Разница в стоимости фундамента особенно важна для радиолокационных объектов в сложных грунтовых условиях. Сосредоточенная нагрузка монополя требует массивного бетонного основания для сопротивления опрокидывающим моментам, тогда как распределенная нагрузка решетчатой башни между несколькими опорами приводит к созданию меньших и более экономичных фундаментов.
| Фактор | Монополь | Решетчатая башня |
|---|---|---|
| Требования к земельному участку | Минимальные (1–2 м²) | Большая занимаемая площадь |
| Согласование зонирования | Проще — особенно в городских или живописных районах | Сложнее — промышленный внешний вид может вызвать возражения |
| Возможность маскировки | Отличная — можно замаскировать под деревья, флагштоки или опоры освещения | Ограниченная — открытую конструкцию сложно скрыть |
| Визуальное воздействие | Низкое | Высокое |
Для радиолокационных установок в городской среде, национальных парках или эстетически чувствительных районах небольшая занимаемая площадь монополя и возможность маскировки могут значительно ускорить получение разрешения на зонирование.
| Фактор | Монополь | Решетчатая башня |
|---|---|---|
| Частота обслуживания | Ниже — бесшовная внешняя поверхность, меньше мест для скопления мусора | Выше — решетчатая конструкция задерживает мусор, больше поверхности для осмотра |
| Сложность ремонта | Сложнее — повреждение единственной стойки может поставить под угрозу всю конструкцию | Проще — отдельные элементы можно заменить на месте |
| Доступ для осмотра | Требуются системы подъема или краны | Платформы и лестничные системы обеспечивают более безопасный доступ |
| Подверженность коррозии | Подвержен коррозии у основания | Склонна к коррозии в местах соединений, но отдельные секции легче ремонтировать |
Оба типа башен при правильной горячей оцинковке согласно ASTM A123 обеспечивают30–50 лет срока службыОднако модульность решётчатой башни обеспечивает явное преимущество: если отдельный элемент повреждён или подвергся коррозии, его можно заменить на месте без воздействия на всю конструкцию.
| Параметр | Монопольная башня | Решётчатая башня |
|---|---|---|
| Максимальная высота | 40–60 метров | 100–300+ метров |
| Несущая способность | Средняя (меньше антенн) | Высокая (несколько антенн, тяжёлое оборудование) |
| Устойчивость к ветру | Действует как сплошная конструкция — более высокая ветровая нагрузка | Открытая конструкция позволяет ветру проходить сквозь неё — снижает ветровую нагрузку |
| Отклонение под воздействием ветра | Выше | Ниже — решётчатые башни демонстрируют лучшие характеристики при критических ветровых нагрузках |
| Конструктивная избыточность | Низкая — единая точка отказа | Высокая — несколько путей передачи нагрузки |
| Соотношение прочности и массы | Среднее | Превосходное |
Для радиолокационных применений, где точность выравнивания антенны имеет критическое значение, меньшее отклонение решётчатой башни при ветровых нагрузках является существенным преимуществом. Исследование показало, что решётчатые башни имели максимальный наклон 0,4784 градуса при критических ветровых нагрузках по сравнению с 0,5806 градуса у монопольных башен при тех же условиях.
| Параметр проекта | Рекомендуемая конструкция | Обоснование |
|---|---|---|
| Высота | Монопольная башня | Эстетические преимущества и преимущества зонирования перевешивают дополнительную стоимость при меньшей высоте |
| Высота > 60 м | Решётчатая башня | Экономия на материалах и фундаменте становится существенной; транспортировка и монтаж монопольной башни становятся непрактичными |
| Большие радиолокационные нагрузки (несколько антенн) | Решетчатая башня | Превосходная несущая способность и устойчивость |
| Ограниченная городская площадка | Монопольная башня | Минимальная площадь основания и более быстрое получение разрешения на зонирование являются решающими факторами |
| Ограниченный бюджет (CAPEX) | Решетчатая башня | Более низкие первоначальные затраты на материалы, изготовление и фундамент |
| Удаленный или труднодоступный объект | Решетчатая башня | Более легкая транспортировка компонентов стандартными грузовиками; более простые фундаменты на неровной местности |
| Быстрое развертывание | Монопольная башня | Более быстрая установка — критически важно для аварийных проектов или проектов с фиксированными сроками |
| Объект в зоне сильных ветров или на побережье | Решетчатая башня | Открытая конструкция снижает ветровую нагрузку; улучшенные динамические характеристики |
| Эстетически чувствительная зона | Монопольная башня | Легче замаскировать; меньшее визуальное воздействие |

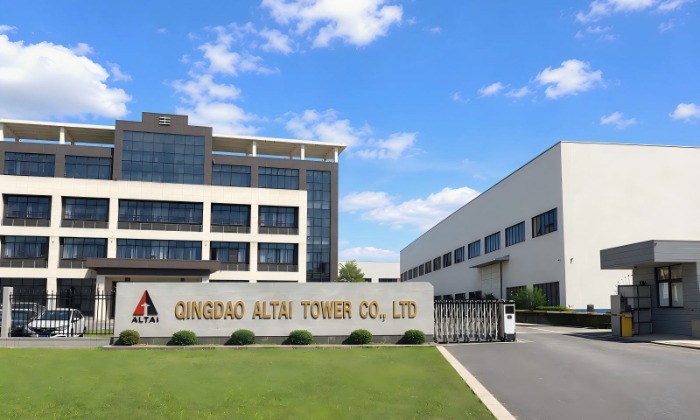

Qingdao Altai Tower Co., Ltd. является профессиональным производителем телекоммуникационных башен, энергетических опор и аксессуаров для башен, основанным в 2003 году. Компания специализируется на проектировании, производстве и установке стальных башен и коммуникационных конструкций, а ее продукция экспортируется более чем в 100 стран и регионов.
Производственная мощность: 2 000–3 000 метрических тонн в месяц
Оборудование: 4000-тонный гидравлический станок с ЧПУ для гибки высокопрочных и высокоточных компонентов
Оцинкование: Собственный цех с итальянским оборудованием, строго соответствующий ASTM A123
Срок изготовления: 30 дней после оплаты
Сертификаты: ISO9001, ISO14001, ISO45001
| Модель | Тип | Диапазон высоты | Основные области применения |
|---|---|---|---|

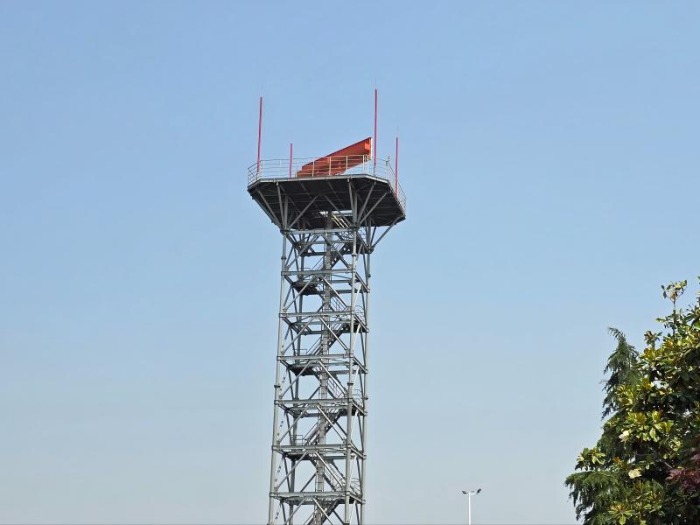

| Решетчатая башня для метеорологического радара | Решётчатая | 15–50 м+ | Мониторинг погоды, отслеживание осадков |
| Крепление метеорадара на аэропорту | Решётчатая | Индивидуальная разработка | Управление воздушным движением, безопасность авиации |

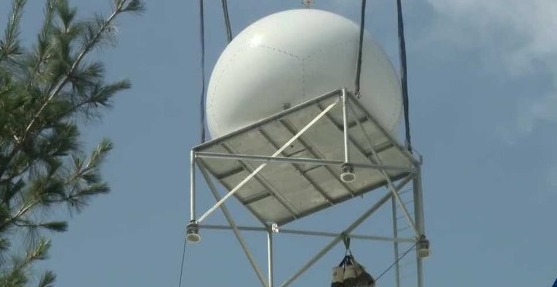

| Решётчатая башня-опора для радара | Решётчатая | Индивидуальная разработка | Военное применение, УВД, метеорологические операции |
| Радарная башня-монополь | Монополь | 10–40 м | Городские радиолокационные установки, площадки с ограниченным пространством |
Опорные конструкции для радаров Qingdao Altai Tower соответствуют:
ANSI/TIA-222-H/F/G: Стандарты конструкций для опор антенного оборудования
ASTM A123:Требования к горячему цинкованию
AWS D1.1: Стандарты сварки
ISO 1461: Стандарты цинкования
Выбор между монополем и решетчатой башней для радиолокационных опор не сводится к поиску универсально «лучшего» варианта — важно определить наиболее экономически и технически подходящее решение для конкретных условий проекта.
Выберите монополь если ключевыми факторами являются визуальное воздействие, небольшая площадь основания и быстрая установка, а бюджет проекта позволяет покрыть связанный премиум. Это решение для чувствительных и ограниченных площадок.
Выберите решетчатую башню когда приоритетами являются максимизация ценности, достижение экстремальной высоты или поддержка тяжелых нагрузок. Это непревзойденный рабочий конь по производительности и минимальной общей стоимости в разрешительных условиях.
Отходя от простого первоначального ценника и проводя комплексный анализ затрат и выгод на протяжении всего жизненного цикла конструкции — материалы, транспортировка, фундамент, установка и обслуживание — менеджеры проектов могут принять уверенное, основанное на данных решение, обеспечивающее долгосрочный успех проекта и надежность эксплуатации.
Готовы выбрать оптимальную радиолокационную опорную конструкцию для вашего проекта? Свяжитесь с инженерной командой Qingdao Altai Tower сегодня для анализа затрат и выгод, специфичного для вашей площадки, и индивидуального проектирования башни.
