Обеспечение безопасности в небе: роль радарных башен в управлении воздушным движением

Краткий ответ

Радарные вышки — это специализированные стальные конструкции, обычно высотой от 15 до 50 метров— которые поддерживают системы обзорного радиолокатора, используемые авиадиспетчерами для контроля позиций, высот и скоростей воздушных судов в пределах зоны аэродромного воздушного пространства. Эти вышки обеспечивают возвышенную, свободную от препятствий точку обзоранеобходимую для того, чтобы радиолокационные антенны обеспечивали прямую видимость над рельефом местности и препятствиями.

В отличие от вышки управления воздушным движением аэропорта (ATCT), которая в основном предназначена для визуального наблюдения, радарная вышка является опорной конструкцией для оборудованияразработанной в соответствии со строгими конструктивными стандартами (TIA-222-H/F/G), при этом конструкция из стали горячего цинкования обеспечивает 30–50 лет защиты от коррозиив открытых условиях аэропорта. Радиолокационные системы, установленные на этих вышках, такие как цифровой аэродромный обзорный радиолокатор ASR-11, обеспечивают первичное обзорное покрытие до 60 морских мильи вторичное обзорное покрытие до 120 морских миль, формируя основу современного управления воздушным движением.

Ключевые выводы

1. · Радарные вышки — это несущие платформы, а не кабины управления: Они поддерживают радиолокационные антенны, а не авиадиспетчеров. Вышка управления (ATCT) обеспечивает визуальное наблюдение; радарная вышка размещает оборудование наблюдения.

2. · Высота имеет решающее значение для прямой видимости: Радиолокационные антенны должны быть подняты на высоту для обеспечения беспрепятственного покрытия над рельефом, зданиями и другими препятствиями. Типичная высота радарных вышек составляет от 15 до 50 метров, при этом доступны индивидуальные высоты.

3. · ASR является основным рабочим инструментом терминального радиолокатора: Аэродромный обзорный радиолокатор (ASR) обнаруживает и отображает положение воздушных судов (азимут и дальность) в районе аэропорта, обычно работая в пределах от 40 до 60 морских миль (75–110 км)от аэропорта.

4. · Первичный и вторичный радиолокатор: Первичный радиолокатор обнаруживает воздушные суда по отражённым сигналам (взаимодействие с воздушным судном не требуется); вторичный радиолокатор запрашивает ответчики воздушных судов для получения дополнительных данных (идентификация, высота).

5. · Конструктивные стандарты являются строгими: Радарные вышки должны соответствовать конструктивным стандартам ANSI/TIA-222-H/F/G, при этом при проектировании учитываются ветровые нагрузки (до 350 км/ч, порыв длительностью 3 секунды), нагрузки от обледенения и сейсмическая активность.

6. · Горячее цинкование обеспечивает долговечность: Цинкование в соответствии со стандартом ASTM A123 (цинковое покрытие 85–100 мкм) обеспечивает 30–50 лет эксплуатации без технического обслуживанияс защитой от коррозии в суровых условиях аэропортов.

1. Что такое радарная вышка в управлении воздушным движением?

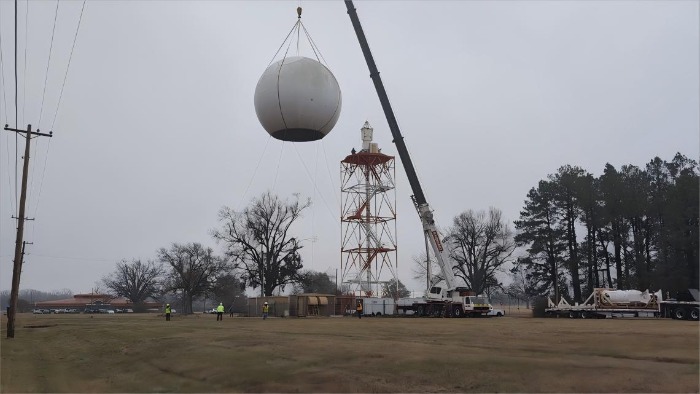

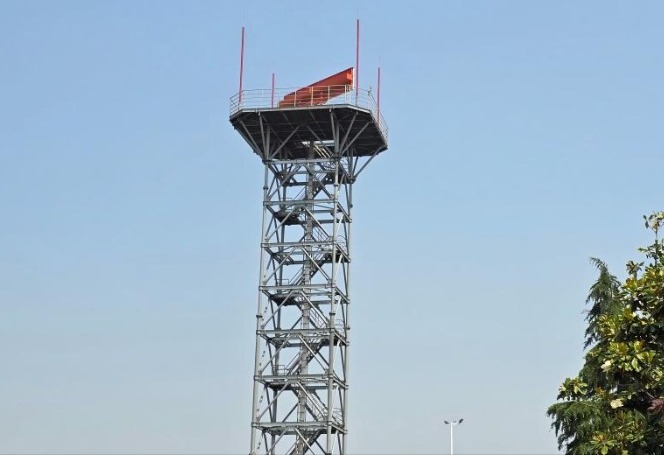

В контексте управления воздушным движением (ATC) радарная вышка — это стальная опорная конструкция, а не занятая кабина управления, которая поднимает антенны обзорного радиолокатора на высоту, необходимую для эффективного покрытия по прямой видимости. В отличие от знакомой стеклянной вышки управления (ATCT), где диспетчеры визуально наблюдают за воздушными судами, радарная вышка является платформой для оборудования, которая поддерживает:

1. · Аэродромный обзорный радиолокатор (ASR): Обнаруживает и отображает положение воздушных судов (азимут и дальность) в терминальной зоне. ASR обычно работает в E-диапазоне и может надёжно обнаруживать и отслеживать воздушные суда на высотах ниже 25 000 футов (7 620 метров) в пределахот 40 до 60 морских миль (75–110 км) аэропорта.

2. · Радиолокатор наблюдения за воздушными маршрутами (ARSR): Обеспечивает дальнодействующее покрытие (более 250 морских миль) для центров управления воздушным движением на маршрутах.

3. · ASDE (оборудование обнаружения движения на поверхности аэропорта): Вращающийся диск на вершине некоторых вышек, который отслеживает воздушные суда и транспортные средства, движущиеся по поверхности аэропорта.

4. · Радиолокатор точного захода на посадку (PAR): Обеспечивает вертикальное и горизонтальное наведение воздушных судов во время конечного этапа захода на посадку.

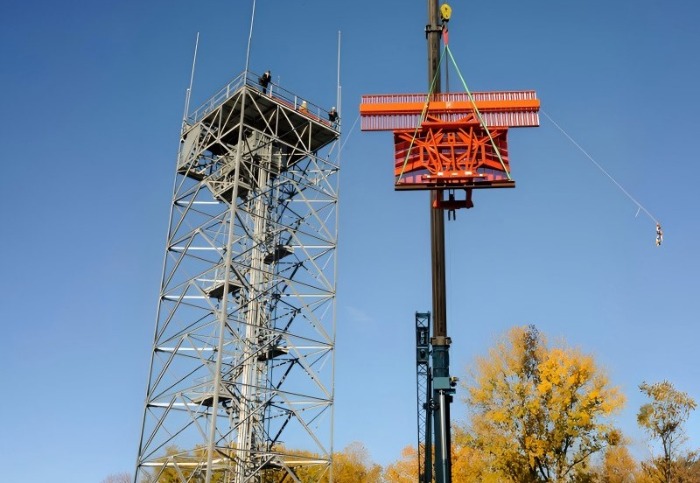

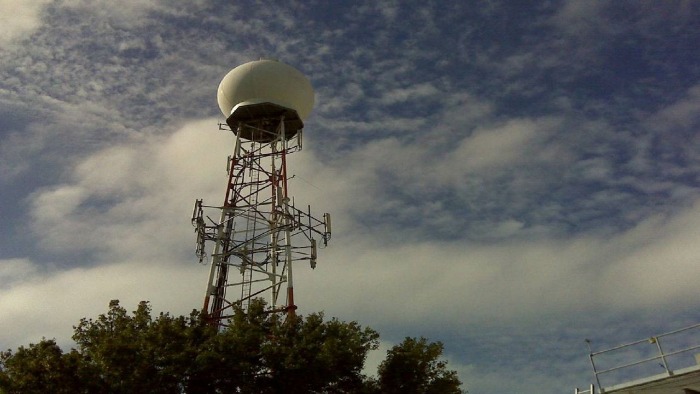

Сама радиолокационная вышка обычно представляет собойрешётчатую или мачтовую конструкцию, изготовленную из высокопрочной стали и подвергнутую горячему цинкованию для защиты от коррозии. Она должна быть спроектирована для поддержки веса радиолокационной антенны (который может быть значительным — антенная система ASR-11 весит несколько тонн), выдерживания экстремальных ветровых нагрузок и сохранения точного выравнивания для обеспечения точности радиолокационного луча.

2. Типы радиолокаторов управления воздушным движением

2.1 Аэродромный обзорный радиолокатор (ASR)

ASR — это основной радиолокатор, используемый для наблюдения в зоне аэродрома. Он предоставляет диспетчерам двухмерное отображение положения воздушных судов (дальность и азимут). ASR не предоставляет данные о высоте — информация о высоте поступает от вторичного радиолокатора или из сообщений пилотов.

Ключевые системы ASR включают:

Цифровой аэродромный обзорный радиолокатор ASR-11 (DASR) является текущим стандартом управления воздушным движением в терминальных зонах США. Он имеет следующие характеристики:

1. Зона покрытия первичного наблюдения:60 морских миль

2. Покрытие вторичного наблюдения: 120 морских миль (моноимпульсный вторичный обзорный радар)

3. Частота: 2,7–2,9 ГГц (S-диапазон)

4. Ширина луча: 1,4° по горизонтали, 5° по вертикали

5. Мощность передатчика: 25 кВт пиковая, 2,1 кВт средняя

ASR-11 обеспечивает улучшенное обнаружение воздушных судов, снижение затрат на техническую поддержку и улучшенное отображение погоды по сравнению с более ранними системами.

2.2 Обзорный радар воздушных маршрутов (ARSR)

ARSR обеспечивает дальнее наблюдение для центров управления воздушным движением на маршрутах. Его дальность обнаружения превышает 250 морских миль, охватывая обширное воздушное пространство между аэропортами. ARSR обычно устанавливается на специализированных радиолокационных объектах, а не непосредственно в аэропортах, и его опорные башни часто выше и прочнее, чем башни ASR.

2.3 Оборудование обнаружения движения на поверхности аэропорта (ASDE)

ASDE отслеживает воздушные суда и транспортные средства, перемещающиеся по поверхности аэропорта — взлётно-посадочным полосам, рулёжным дорожкам и перронам. Отличительный вращающийся дискна некоторых диспетчерских вышках является ASDE, обеспечивающим наземных диспетчеров информацией о ситуации с движением на поверхности в реальном времени. ASDE работает на более высоких частотах (обычно Ku-диапазона) для получения изображений поверхности аэропорта с высоким разрешением.

2.4 Радар точного захода на посадку (PAR)

PAR обеспечивает точное вертикальное и горизонтальное наведение воздушных судов на заключительных этапах захода на посадку. Обычно он применяется на военных аэродромах и некоторых гражданских аэропортах, где требуется резервирование системы инструментальной посадки (ILS).

3. Конструктивное проектирование и инженерное обеспечение радиолокационных башен

3.1 Стандарты проектирования

Радиолокационные башни должны соответствовать строгим конструктивным стандартам для обеспечения безопасности, надёжности и долговечности. Основным стандартом является ANSI/TIA-222 (текущая редакция H), стандарт конструкции опорных сооружений для антенн и антенн.

Ключевые требования к проектированию согласно TIA-222 включают:

Башня должна быть спроектирована для поддержки всех указанных антенн, линий передачи и других вспомогательных элементов при минимальных ветровых нагрузках, указанных в TIA-222-HПроектные скорости ветра могут достигать 350 км/ч (порыв длительностью 3 секунды) для экстремальных условий окружающей среды.

3.2 Конструктивная конфигурация

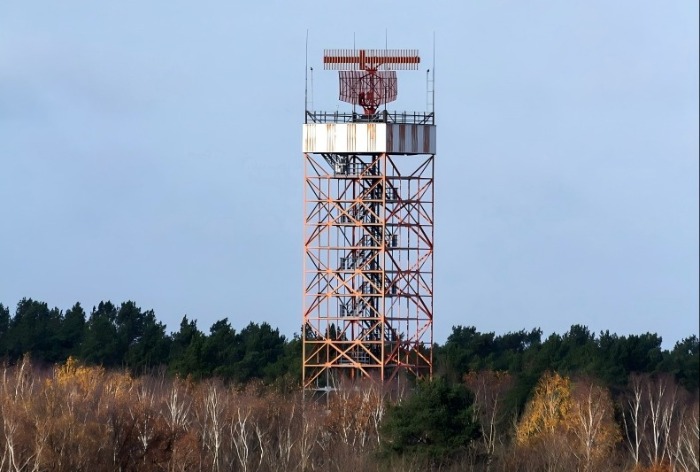

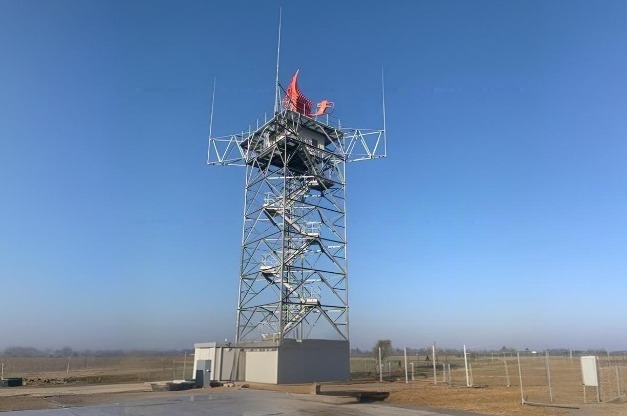

Радарные башни обычно представляют собой решетчатые конструкции (четырехопорные или трехопорные), а не монопольные башни, поскольку:

1. · Более высокая несущая способность: Решетчатые башни могут выдерживать большой вес радиолокационных антенных систем

2. · Меньшие деформации: Решетчатые конструкции демонстрируют лучшие характеристики при критических ветровых нагрузках

3. · Открытая конструкция: Позволяет ветру проходить сквозь конструкцию, уменьшая общую ветровую нагрузку

4. · Модульное строительство: Компоненты поставляются в компактных связках и собираются с помощью болтовых соединений —сварка на месте не требуется

Однако монопольные башни могут использоваться для небольших радиолокационных установок или в случаях, когда требуется снизить визуальное воздействие.

3.3 Требования к высоте и прямой видимости

Высота радарной башни определяется необходимостью обеспечения беспрепятственной прямой видимости между радарной антенной и воздушными судами в зоне покрытия. Критерии размещения FAA определяют, что:

1. · В пределах 2 500 футов от радарани одна конструкция не должна перекрывать радиолокационный луч

2. · За пределами 2 500 футов конструкции не должны перекрывать луч более чем на 0,25 градуса по углу места или азимуту

3. · Эффективная высота фазового центра антенны обычно составляет 25 футов над основанием антенны, при этом доступны приращения по 10 футов для обеспечения прямой видимости над окружающим рельефом местности

Типичная высота радарных башен составляет от 15 до 50 метров, при этом доступны индивидуальные высоты для конкретных требований площадки.

3.4 Материалы и защита от коррозии

Радарные башни обычно изготавливаются из высокопрочной стали (Q345B/A572 Gr50 или эквивалент) и защищаются методом горячего цинкования согласно ASTM A123 с толщиной цинкового покрытия 85–100 мкм. Это обеспечивает:

1. · 30–50 лет защиты от коррозии без обслуживания

2. · Катодная защита: Цинк жертвенно защищает сталь даже при появлении царапин

3. · Полное покрытие: Внутренние и внешние поверхности защищены

4. · Стойкость к погодным условиям: Выдерживает соляной туман, влагу и экстремальные температуры

4. Радарная башня и диспетчерская вышка: понимание разницы

Распространённой причиной путаницы является различие между радарной башней (опорной конструкцией оборудования) и диспетчерской вышкой управления воздушным движением (ATCT) (занятой диспетчерской кабиной). Таблица ниже поясняет различия:

Радарная башня и диспетчерская вышка — это дополняющие, но отличающиеся элементы инфраструктуры. Радиолокационная вышка предоставляет данные наблюдения; диспетчерская вышка обеспечивает интерфейс для человека, управляющего воздушным движением.

5. Выбор места установки радиолокационной вышки и обеспечение свободного пространства от препятствий

Размещение радиолокационной вышки — это сложный процесс, регулируемый документом FAA Order 6310.6 (Руководство по размещению первичных/вторичных терминальных радиолокаторов). Основные факторы включают:

5.1 Покрытие в пределах прямой видимости

Радиолокационная антенна должна иметь беспрепятственный обзор воздушного пространства, которое она предназначена контролировать.Рельеф местности, здания и другие сооружения могут блокировать или отражать радиолокационные сигналы, создавая слепые зоны или помехи.

5.2 Анализ помех

Максимальная дальность зоны помех вдоль заданного азимутального направления определяется дальностью до радиолокационного горизонта или до экранирующего объекта — в зависимости от того, что меньше. Обследования площадки должны выявлять участки земной поверхности с максимальным уровнем помех в зоне видимости радара.

5.3 Обеспечение свободного пространства от препятствий

Применяются конкретные критерии обеспечения свободного пространства от препятствий:

1. · В пределах 2 500 футов: Ни одно сооружение не должно перекрывать радиолокационный луч

2. · За пределами 2 500 футов: Сооружения не должны отклонять луч более чем на 0,25 градуса

3. · Для TDWR (терминального доплеровского метеорологического радара): применяются аналогичные критерии

5.4 Экологические требования и требования зонирования

Радиолокационные вышки должны соответствовать местным правилам зонирования, оценкам воздействия на окружающую среду и требованиям к световой маркировке авиационных препятствий (циркуляр FAA AC 70/7460-1L по маркировке и освещению препятствий).

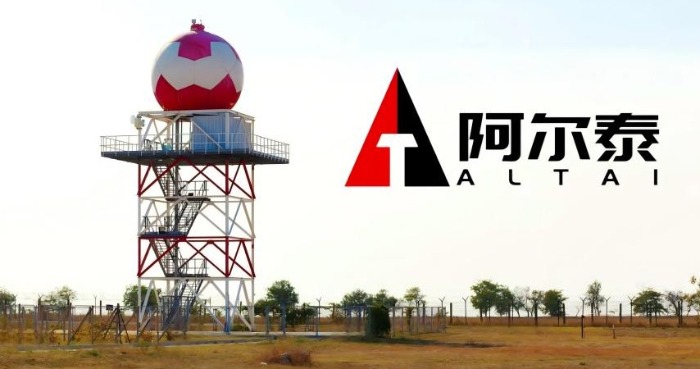

6. Практический пример: решения Qingdao Altai Tower по поддержке радиолокационных вышек

Qingdao Altai Tower Co., Ltd. является профессиональным производителем телекоммуникационных вышек, энергетических опор и аксессуаров для вышек, основанным в 2003 году. Компания специализируется на проектировании, производстве и установке стальных вышек и коммуникационных конструкций, а её продукция экспортируется более чем в 100 стран и регионов.

Линейка продукции радиолокационных вышек

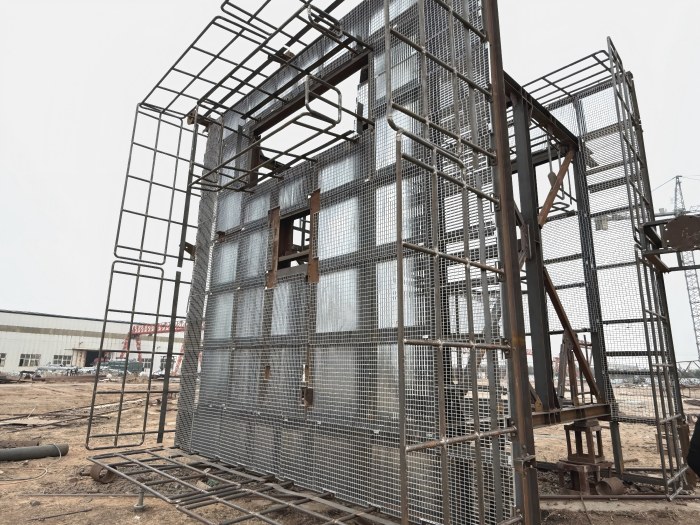

Производственные возможности

1. Производственная мощность: 2 000–3 000 метрических тонн в месяц

2. Оборудование: Гидравлический станок для гибки с ЧПУ мощностью 4000 тонн для высокопрочных и высокоточных компонентов

3. Оцинкование: Собственный цех с итальянским оборудованием, строго соответствующий ASTM A123

4. Срок выполнения: 30 дней после оплаты

5. Сертификаты: ISO9001, ISO14001, ISO45001

Стандарты качества

Опорные конструкции радаров Qingdao Altai Tower соответствуют:

1. ANSI/TIA-222-H/F/G:Стандарты конструкций для опорных сооружений антенн

2. ASTM A123: Требования к горячему цинкованию

3. AWS D1.1: Стандарты сварки

4. ISO 1461: Стандарты цинкования

5. Расчётная скорость ветра: 100–350 км/ч (порыв ветра длительностью 3 секунды)

Почему стоит выбрать Altai Tower для опорных конструкций радаров?

1. Собственный цех цинкованияс итальянским оборудованием, обеспечивающим стабильное качество покрытия
2. Комплексные сертификаты: ISO9001, ISO14001, ISO45001
3. 23 международных патента демонстрирующих инженерные инновации
4. Модульная конструкцияобеспечивающая эффективную упаковку и быстрое развертывание
5. Болтовые соединения— сварка на месте не требуется, что упрощает монтаж

7. Сравнение радиолокационных башен: решётчатая конструкция против монопольной для применения в УВД

8. Роль радиолокационных башен в будущем УВД

Роль радиолокационных башен в управлении воздушным движением развивается вместе с технологиями, но потребность в возвышенных, конструктивно прочных радиолокационных платформах остаётся неизменной.

8.1 Цифровые радары и ASR-11

Переход к цифровым радиолокационным системам, таким как ASR-11 DASR представляет собой значительное усовершенствование. Эти системы обеспечивают:

1. Улучшенное обнаружение воздушных судов

2. Снижение затрат на обслуживание

3. Улучшенное отображение погодных условий

4. Возможности работы без постоянного присутствия персонала с резервными подсистемами

5. Дистанционное управлениеиз нескольких местоположений

8.2 Дистанционные и цифровые вышки

Технология дистанционной вышки использует камеры и датчики, размещённые вокруг аэродрома, чтобы предоставлять диспетчерам виртуальное изображение реальности, дополненное искусственной информацией. Хотя это снижает необходимость в высоких ATCT, радиолокационные вышки остаются необходимыми в качестве физических платформ для датчиков наблюдения.

8.3 Интеграция со спутниковой навигацией

Современное УВД всё чаще интегрирует радиолокационные данные со спутниковой навигацией (GPS, GNSS) и ADS-B (автоматическое зависимое наблюдение–вещание). Радиолокационные вышки продолжают обеспечивать основное резервное наблюдение и возможности обнаружения рельефа/препятствий , с которыми спутниковые системы сами по себе не могут сравниться.

Часто задаваемые вопросы

В1: В чём разница между радиолокационной вышкой и диспетчерской вышкой?

1. О: Радиолокационная вышка — это необитаемая стальная конструкция, поддерживающая радиолокационные антенны для наблюдения. Диспетчерская вышка (ATCT) — это объект с персоналом, где авиадиспетчеры визуально наблюдают за воздушными судами и управляют движением. Радиолокационная вышка предоставляет данные наблюдения; диспетчерская вышка обеспечивает управление людьми.

В2: Какой высоты должна быть радиолокационная вышка?

1. О: Высота радиолокационной вышки зависит от рельефа местности и требований к зоне покрытия. Типичная высота составляет от 15 до 50 метров. Антенна должна быть поднята на достаточную высоту для обеспечения прямой видимости без препятствий над рельефом и объектами.

В3: Каков радиус действия аэродромного обзорного радара?

1. О: Цифровой аэродромный обзорный радар ASR-11 обеспечивает первичное наблюдение на расстоянии до 60 морских миль и вторичное наблюдение на расстоянии до 120 морских миль. Более ранние системы ASR обычно обеспечивают покрытие в пределах 40–60 морских миль.

В4: Какие строительные стандарты применяются к радиолокационным вышкам?

О: Радиолокационные вышки должны соответствовать структурным стандартам ANSI/TIA-222-H/F/G для опорных конструкций антенн с учётом ветровых нагрузок, ледовых нагрузок, сейсмической активности и требований к фундаменту.

В5: Какие материалы используются для строительства радиолокационных вышек?

1. О: Радиолокационные вышки обычно изготавливаются из высокопрочной стали (Q345B/A572 Gr50 или эквивалентной) и защищаются горячим цинкованием по ASTM A123 с цинковым покрытием толщиной 85–100 мкм, обеспечивающим 30–50 лет защиты от коррозии.

В6: Какие типы радаров устанавливаются на радиолокационных вышках?

1. О: Радиолокационные вышки поддерживают аэродромные обзорные радары (ASR) для наблюдения в зоне аэродрома, маршрутные обзорные радары (ARSR) для контроля на трассах, ASDE (оборудование обнаружения движения на поверхности аэродрома) для отслеживания наземного движения и радиолокаторы точного захода на посадку (PAR) для наведения при посадке.

В7: Почему для радиолокационных применений предпочтительнее решётчатые вышки, а не монопольные конструкции?

1. О: Решётчатые вышки обеспечивают более высокую несущую способность, меньшее отклонение под ветровыми нагрузками, превосходные ветровые характеристики (открытая конструкция позволяет ветру проходить сквозь неё) и более удобную транспортировку (компоненты перевозятся в компактных связках без необходимости специальных разрешений).

В8: Сколько служит оцинкованная радиолокационная вышка?

1. О: При горячем цинковании по ASTM A123 радиолокационная вышка обеспечивает 30–50 лет защиты от коррозии без обслуживания в большинстве условий, включая прибрежные и промышленные районы.

В9: Можно ли адаптировать радиолокационные вышки под конкретные условия площадки?

1. О: Да. Радиолокационные вышки полностью настраиваются по высоте (15–50 м+), несущей способности, конфигурации платформы, расчётной скорости ветра (до 350 км/ч при 3-секундном порыве) и требованиям к защите от коррозии.

В10: Что такое ASR-11 DASR?

1. О: Цифровой аэродромный обзорный радар ASR-11 (DASR) — это радиолокационная система нового поколения для терминальных зон, используемая FAA США. Она обеспечивает первичное наблюдение на 60 морских миль и вторичное наблюдение на 120 морских миль, с улучшенным обнаружением, меньшими затратами на обслуживание и более качественным отображением погодных условий.

Заключение

Радиолокационные вышки являются незаметной структурной основой современного управления воздушным движением. Хотя диспетчерская вышка с её панорамными окнами привлекает внимание общественности, именно радиолокационная вышка — стальная решётчатая конструкция, возвышающаяся рядом с взлётно-посадочной полосой, — предоставляет данные наблюдения, на которые диспетчеры полагаются для безопасного разделения воздушных судов.

От зоны первичного покрытия ASR-11 в 60 морских миль до вторичного диапазона в 120 морских миль, от частот S-диапазона, проникающих сквозь погодные условия, до горячецинкованной стали, выдерживающей десятилетия воздействия прибрежной среды, каждый элемент радиолокационной вышки спроектирован для одной цели: предоставления диспетчерам точной, надёжной и своевременной информации о каждом воздушном судне в их воздушном пространстве.

По мере развития авиационных технологий — с цифровыми радарами, дистанционными вышками и спутниковым наблюдением — радиолокационная вышка остаётся незаменимой. Это платформа, которая поднимает антенну, конструкция, выдерживающая ветер, и основание, обеспечивающее точное направление радиолокационного луча. В обеспечении безопасности воздушного пространства радиолокационная вышка — это не просто опорная конструкция, а безмолвный страж авиационной безопасности.
