Управление тепловым режимом в компактных корпусах: охлаждение электроники COW под нагрузкой

Краткий ответ

Тепловой режим в шкафах оборудования Cellular on Wheels (COW) — это инженерная дисциплина, охватывающая расчет, контроль и отвод тепла, выделяемого плотно упакованным телекоммуникационным оборудованием (BBU, RRU, источниками питания и резервными батареями) внутри компактного всепогодного шкафа. Общая тепловая нагрузка в современном шкафу 5G COW обычно составляет от 800 до 1500 Вт для конфигураций sub-6 ГГц, а в случае оборудования миллиметрового диапазона (mmWave) локальная плотность достигает 3000–5000 Вт. Эффективное управление тепловым режимом сочетает в себе точный расчет тепловой нагрузки, грамотный выбор систем охлаждения (вентиляторов с фильтром, воздухо-воздушных теплообменников или активных кондиционеров) и интеллектуальные стратегии управления, балансирующие надежность оборудования и энергоэффективность. При правильном проектировании эти системы поддерживают внутреннюю температуру шкафа в рабочем диапазоне от -5°C до +45°C, необходимом для телекоммуникационной электроники, даже когда внешняя температура превышает 50°C.

Основные выводы

1. Оборудование 5G греется значительно сильнее, чем 4G: Шкаф 5G sub-6 ГГц обычно рассеивает 800–1500 Вт тепла — в три–семь раз больше, чем 4G RRU. В конфигурациях C-RAN один шкаф BBU с 10–15 блоками может выделять 7–15 кВт тепла.

2. Расчет тепловой нагрузки состоит из двух компонентов: Общая тепловая нагрузка = тепловыделение внутреннего оборудования (энергопотребление, преобразуемое в тепло) + внешнее тепловое воздействие окружающей среды (солнечная радиация и передача тепла через стенки шкафа при высокой температуре наружного воздуха).

3. Три основных метода охлаждения: Вентиляторы с фильтрами (наименьшая стоимость, зависимость от температуры окружающей среды), воздухо-воздушные теплообменники (герметичные, для умеренного климата) и активные кондиционеры/термоэлектрические охладители (максимальная холодопроизводительность, экстремальные условия).

4. Герметичные шкафы требуют особых стратегий: Для пылезащищенных шкафов или шкафов с определенным классом IP, в которых нельзя использовать наружный воздух, использование теплообменников или кондиционеров является обязательным.

5. Умное управление экономит электроэнергию: Интеллектуальные контроллеры температуры, регулирующие мощность охлаждения на основе тепловой нагрузки в реальном времени, могут снизить энергопотребление системы охлаждения до 60% по сравнению с постоянно работающими системами.

1. Тепловая проблема: почему электроника COW сильно греется

1.1 Реальность тепловыделения в 5G

Переход от 4G к 5G кардинально изменил тепловой профиль телекоммуникационного оборудования. Энергопотребление стандартной базовой станции 5G обычно в 2–4 раза выше, чем у ее предшественницы 4G. По данным China Tower, одна площадка 5G потребляет в 2,5–3,5 раза больше энергии, чем площадка 4G — с точки зрения проектирования системы охлаждения это означает пропорциональное увеличение выделения тепла.

К основным источникам тепла в шкафу оборудования COW относятся:

В архитектурах C-RAN (централизованная сеть радиодоступа) проблема отвода тепла усугубляется. Один шкаф, вмещающий 10 блоков BBU, может генерировать 7–10 кВт тепла — в 2–3 раза больше, чем пулы BBU эпохи 4G. Такая концентрация тепла в компактном корпусе требует серьезных инженерных решений в области терморегулирования.

1.2 Температурная чувствительность оборудования

Телекоммуникационная электроника имеет узкие диапазоны рабочих температур. Уличное оборудование связи, как правило, должно надежно работать в диапазоне от -40°C до +45°C, а в некоторых случаях до +55°C. Превышение этих пределов приводит к:

1. · Преждевременному выходу компонентов из строя: Каждое повышение температуры на 10°C выше номинальной может сократить срок службы полупроводниковых компонентов вдвое

2. · Нестабильности системы: Процессоры снижают тактовую частоту или отключаются для предотвращения повреждений

3. · Деградации аккумуляторов: Свинцово-кислотные и литиевые аккумуляторы теряют емкость и ресурс циклов при повышенных температурах

4. · Росту затрат на обслуживание: Частая замена компонентов и экстренные выезды на объекты

1.3 Ограничения корпуса

В отличие от стоек в центрах обработки данных, которые охлаждаются кондиционированным воздухом и имеют контролируемые пути потоков воздуха, уличные телекоммуникационные шкафы должны отводить тепло, одновременно защищая от дождя, пыли, УФ-излучения, вибрации, а иногда соли или песка. Это означает, что:

1. Корпуса должны быть герметичными для соответствия стандартам IP55 или NEMA 4X

2. Пути потоков воздуха ограничены компоновкой оборудования и геометрией шкафа

3. Солнечное излучение создает значительную внешнюю тепловую нагрузку — до 1000 Вт/м² на освещенных солнцем поверхностях

2. Расчет тепловой нагрузки: основа проектирования системы охлаждения

Точный расчет тепловой нагрузки — это первый и самый важный шаг при проектировании системы терморегулирования COW. Общая тепловая нагрузка состоит из двух компонентов.

2.1 Внутренняя тепловая нагрузка оборудования

Тепловая нагрузка оборудования — это сумма тепла, выделяемого всеми активными компонентами внутри шкафа. Для электронного оборудования практически вся потребляемая мощность преобразуется в тепло.

Метод 1: Метод потребляемой мощности (консервативная оценка)
Для оборудования без значительной механической выходной мощности предположите, что 100% потребляемой мощности превращается в тепло:

Q_equipment = P_equipment × n

Где:

• Q_equipment = тепловая нагрузка оборудования (кВт)

• P_equipment = энергопотребление одного устройства (кВт)

• n = количество устройств

Метод 2: На основе КПД (более точный)
Для силовой преобразовательной техники, такой как выпрямители и ИБП, используйте КПД:

Тепловыделение = Входная мощность × (1 - КПД)

Пример: Импульсный источник питания мощностью 5 кВт с КПД 94% выделяет 300 Вт тепла.

Метод 3: На основе средней нагрузки (для оборудования с прерывистым режимом работы)
Для радиооборудования с рабочего цикла рассчитайте среднее тепловыделение:

Среднее тепловыделение = Пиковое тепловыделение × Коэффициент загрузки

Пример: Радиопередатчик мощностью 50 Вт с КПД 50% и коэффициентом загрузки 25% выделяет в среднем 6,25 Вт тепла.

Типичные величины тепловыделения оборудования:

2.2 Внешняя тепловая нагрузка от окружающей среды

Тепло поступает в шкаф через его стенки за счет солнечной радиации и температуры окружающей среды:

Q_external = U × A × ΔT

Где:

1. Q_external = внешняя тепловая нагрузка (Вт)

2. U = коэффициент теплопередачи материала шкафа (Вт/м²·К)

3. A = площадь поверхности шкафа (м²)

4. ΔT = разница температур внутри и снаружи (К)

Для учета солнечной радиации используйте:

Q_solar = Solar_Load × A_exposed × Solar_Absorptivity

Ключевые факторы:

• Шкаф темного цвета под прямыми солнечными лучами может поглощать 80–90% солнечной радиации

• Шкаф светлого цвета или находящийся в тени может значительно снизить поступление солнечного тепла

• Испытания показали, что солнцезащитные экраны могут снизить температуру внутри шкафа на величину до 5°C

2.3 Суммарная тепловая нагрузка и коэффициент запаса

Суммарная тепловая нагрузка представляет собой сумму внутренних и внешних нагрузок:

Q_total = Q_equipment + Q_external

Требуемая холодопроизводительность должна включать коэффициент запаса:

Q_cooling = Q_total × Safety_Factor

Где коэффициент запаса обычно составляет от 1,1 до 1,3.

3. Выбор системы охлаждения: соответствие метода условиям окружающей среды

Единого наилучшего метода охлаждения для любого развертывания COW не существует. Правильный выбор зависит от условий окружающей среды, тепловой нагрузки, доступности электропитания и ограничений по техническому обслуживанию.

3.1 Обзор методов охлаждения

3.2 Системы вентиляторов с фильтром

Принцип работы: Вентиляторы втягивают наружный воздух через фильтры в шкаф, вытягивая горячий внутренний воздух.

Когда использовать:

1. Температура окружающей среды стабильно ниже целевой внутренней температуры

2. Низкая тепловая нагрузка (обычно

3. Чистая окружающая среда с низкой запыленностью и влажностью

Рабочие характеристики:В ходе контролируемого испытания шкаф с вентиляторным охлаждением поддерживал внутреннюю температуру 44°C при температуре окружающей среды 40°C — на 4°C выше температуры окружающей среды. Без вентиляторов разница температур может достигать 8,5°C или более.

Плюсы: Самая низкая стоимость, простая установка, низкое энергопотребление.

Минусы: Фильтры требуют регулярной замены; не подходят для пыльных помещений или помещений с высокой влажностью; не могут охлаждать ниже температуры окружающей среды.

3.3 Воздухо-воздушные теплообменники

Принцип работы: Герметичный сердечник передает тепло от внутреннего воздуха к внешнему без смешивания двух потоков. Внутренние и внешние вентиляторы циркулируют воздух через отдельные каналы в сердечнике.

Когда использовать:

1. Требуется герметичный корпус (необходимо сохранение степени защиты IP)

2. Умеренный климат, где внешняя температура ниже внутренней

3. Тепловые нагрузки обычно 800–1500 Вт при поддержке EC-вентиляторов

Плюсы: Отсутствие хладагентов, низкое энергопотребление, сохранение класса защиты IP, минимальное техническое обслуживание.

Минусы: Не могут охлаждать ниже температуры окружающей среды; более высокая начальная стоимость по сравнению с вентиляторами; требуется периодическая очистка сердечника.

Примечание по выбору: «Теплообменники могут использоваться, если допустимо, чтобы температура внутри шкафа оставалась умеренно выше температуры окружающей среды».

3.4 Термоэлектрические охладители (TEC)

Принцип работы: Твердотельные элементы Пельтье используют постоянный ток для создания разницы температур, передавая тепло с холодной стороны (внутри) на горячую сторону (снаружи).

Когда использовать:

1. Компактные или удаленные системы, требующие активного охлаждения

2. Доступно питание постоянным током (обычно 48 В)

3. Умеренные требования к охлаждению

Данные о производительности: В ходе высокотемпературных испытаний (40°C окружающей среды) шкаф с охлаждением TEC поддерживал внутреннюю температуру 25°C — на 15°C ниже температуры окружающей среды.

Плюсы: Не требуют обслуживания (нет движущихся частей), отсутствие вибрации, экологичность, работают напрямую от источника постоянного тока.

Минусы: Более низкая эффективность по сравнению с компрессорными системами; ограниченная холодопроизводительность.

3.5 Активные кондиционеры

Принцип работы: Парокомпрессионное охлаждение с использованием компрессора, конденсатора, испарителя и расширительного клапана — тот же принцип, что и у комнатного кондиционера.

Когда использовать:

1. Высокие температуры окружающей среды (выше 40°C)

2. Высокие внутренние тепловые нагрузки (1500 Вт и выше)

3. Когда внутренняя температура должна быть равна или ниже температуры окружающей среды

Плюсы: Наивысшая холодопроизводительность; точный контроль температуры; подходят для экстремальной жары и влажности.

Минусы:Самое высокое энергопотребление; движущиеся части требуют технического обслуживания; более высокая первоначальная стоимость.

Факторы выбора:

1. Требования к холодопроизводительности

2. Температурные требования

3. Требования к влажности

4. Требования к пространству

5. Первоначальные и эксплуатационные расходы

В ходе полевых испытаний в Пакистане при температуре окружающей среды 27–46°C система охлаждения на основе ТЭМ поддерживала температуру внутри аккумуляторного шкафа на уровне 21–29°C — разница составила до 17°C.

4. Интеллектуальное управление и оптимизация энергопотребления

4.1 Интеллектуальный контроль температуры

Современные системы терморегулирования COW используют интеллектуальные контроллеры, которые модулируют мощность охлаждения в зависимости от условий в реальном времени, а не работают непрерывно. Преимущества включают:

1. Снижение энергопотребления: Системы, которые включаются/выключаются в зависимости от потребности, могут обеспечить экономию энергии на 40–60% по сравнению с постоянно работающими системами

2. Продление срока службы оборудования: Меньшее количество циклов включения/выключения означает меньший износ механических компонентов

3. Удаленный мониторинг: Температуру, влажность и состояние системы можно отслеживать и контролировать удаленно

4.2 Гибридное и зональное охлаждение

Для шкафов, содержащих как оборудование, так и аккумуляторы, зональное охлаждение разделяет отсеки:

1. Отсек оборудования: Стандартный кондиционер или теплообменник

2. Аккумуляторный отсек: Компактный кондиционер постоянного тока или охладитель на основе ТЭМ

Такой подход снижает общее энергопотребление за счет применения охлаждения только там и тогда, где и когда это необходимо.

4.3 Улучшения пассивного охлаждения

Простые конструктивные решения могут значительно снизить потребность в охлаждении:

1. Светлая внешняя отделка снижает поглощение солнечного тепла

2. Солнцезащитные экраны или козырьки могут снизить внутреннюю температуру на 5°C

3. Правильное размещение оборудования внутри шкафа улучшает естественную конвекцию

4. Теплоизоляция стенок шкафа снижает передачу внешнего тепла

5. Особенности теплового проектирования для COW

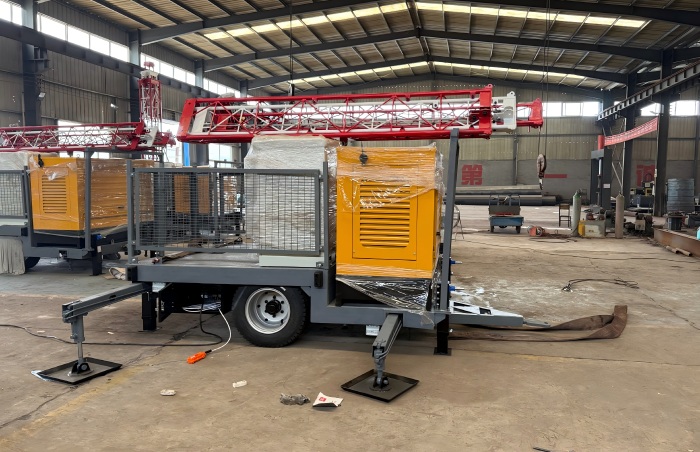

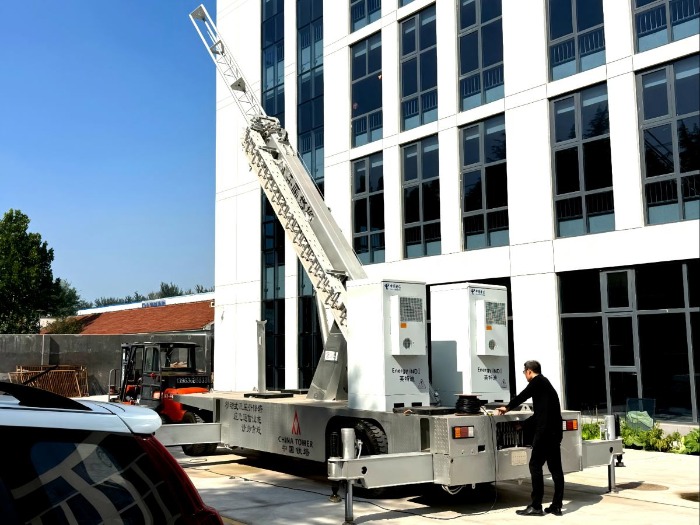

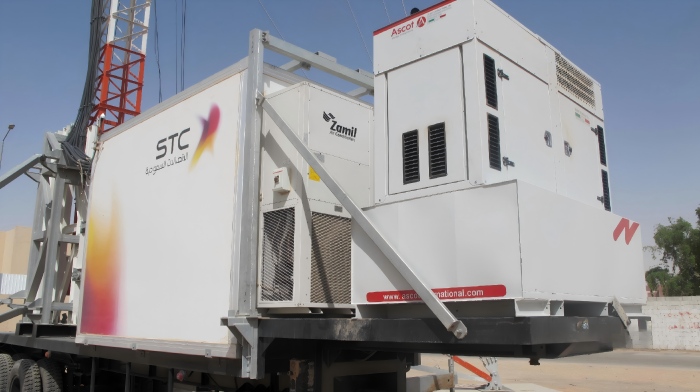

5.1 Мобильный контейнер для оборудования

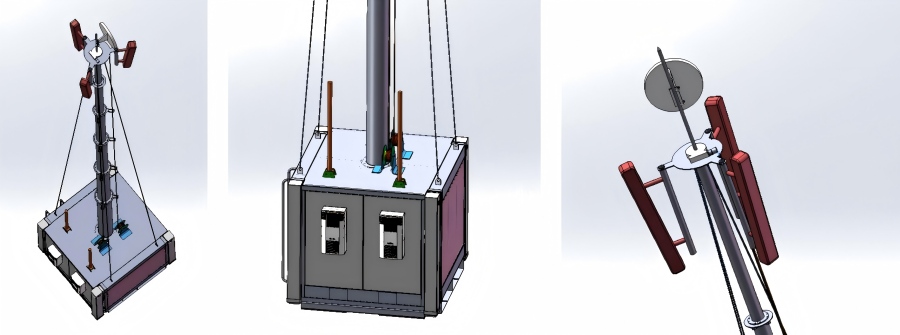

Многие развертывания COW используют мобильные контейнеры для оборудования с системами HVAC. Они обеспечивают:

1. · Достаточно места в стойках для размещения нескольких радиостоек и будущих обновлений

2. · Кондиционируемая среда для всей электроники

3. · Антивандальные корпуса со степенью защиты IP55

4. · Конструкция из утепленных сэндвич-панелей для обеспечения энергоэффективности

5.2 Скорость развертывания в сравнении с тепловой эффективностью

Мобильные базовые станции (COW) должны развертываться быстро — часто от 30 минут до 8 часов. Это означает, что:

1. · Системы охлаждения должны быть предварительно установлены и протестированы на заводе

2. · Соединения формата plug-and-play для питания и управления

3. · Широкий диапазон рабочих температур (от -25°C до +55°C) для различных условий развертывания

5.3 Ограничения по питанию

Мобильные базовые станции (COW) часто работают в местах с ограниченным электроснабжением от сети или с его полным отсутствием. Энергоэффективность охлаждения имеет решающее значение, поскольку:

1. · На охлаждение может расходоваться 20–40% от общего энергопотребления объекта

2. · Расход топлива генератором увеличивается с ростом нагрузки на систему охлаждения

3. · Время работы от аккумулятора сокращается при более высоком спросе на охлаждение

6. Практический пример: решения COW от Qingdao Altai Tower

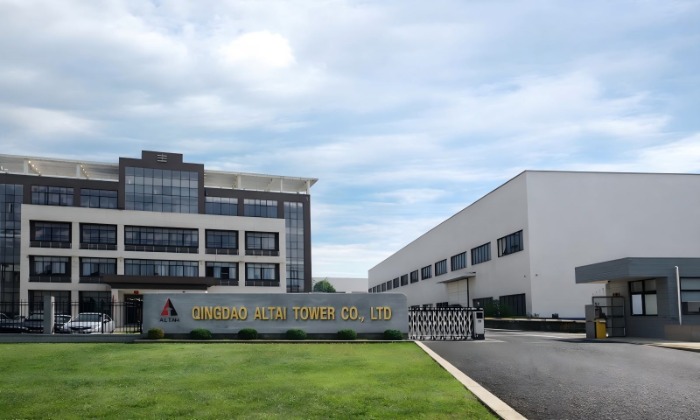

Qingdao Altai Tower Co., Ltd. — профессиональный производитель телекоммуникационных вышек и мобильных конструкций связи, основанный в 2003 году. Компания предлагает ряд решений Cellular on Wheels (COW) с интегрированной системой терморегулирования.

Характеристики продукции

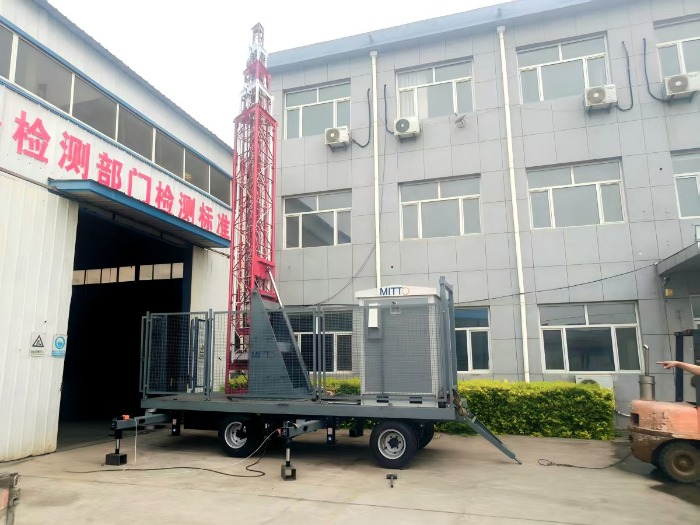

Аппаратные контейнеры COW от Qingdao Altai Tower отличаются следующими особенностями:

1. · Обслуживаемый кондиционируемый аппаратный контейнер для размещения нескольких стоек с радиооборудованием

2. · Утепленный антивандальный корпус со степенью защиты IP55

3. · Встроенный модуль контроля температуры

4. · Работа в широком диапазоне температур: от -25°C до +55°C

5. · Всепогодная конструкция для развертывания в условиях тайфунов, наводнений и высокогорья

Инженерные возможности

Контроль качества

Qingdao Altai Tower обеспечивает проверку качества на всех этапах производственного процесса, включая предпродажное тестирование всех систем контроля температуры. Оборудование, генератор и модуль контроля температуры одновременно запитываются и тестируются перед отправкой.

7. Руководство по выбору метода охлаждения

8. Часто задаваемые вопросы

В1: Сколько тепла выделяет типичный шкаф 5G COW?

1. О: Типичный шкаф 5G sub-6 GHz выделяет от 800 до 1500 Вт тепла с учетом потерь в радиомодулях, базовой полосе и блоке питания. Конфигурации mmWave могут создавать локальные тепловые нагрузки от 3000 до 5000 Вт. В конфигурациях C-RAN с 10 BBU в одном шкафу тепловыделение может достигать 7–10 кВт.

В2: В чем разница между теплообменником и кондиционером?

1. О: Теплообменник передает тепло изнутри шкафа наружу через герметичное ядро без смешивания воздушных потоков. Он не может охладить воздух ниже температуры окружающей среды. Кондиционер использует парокомпрессионное охлаждение для активного отвода тепла и может поддерживать внутреннюю температуру ниже температуры окружающей среды.

В3: Можно ли использовать обычные вентиляторы для охлаждения шкафа COW?

1. О: Вентиляторы (фильтрующая вентиляция) могут работать, если температура окружающей среды постоянно ниже целевой внутренней температуры, а окружающая среда чистая. Однако в пыльных, влажных или высокотемпературных условиях вентиляторов недостаточно. Тестирование показывает, что шкафы с вентиляторным охлаждением поддерживают температуру на 3–4°C выше температуры окружающей среды, в то время как герметичные шкафы без охлаждения могут быть на 8,5°C выше температуры окружающей среды.

В4: Какой рекомендуемый коэффициент запаса для выбора холодопроизводительности?

1. О: При выборе оборудования для охлаждения к расчетной общей тепловой нагрузке обычно применяется коэффициент запаса от 1,1 до 1,3. Это обеспечивает резерв на случай дней с высокой температурой, будущего расширения оборудования и временных перегрузок.

В5: Как солнечное излучение влияет на охлаждение шкафа COW?

1. О: Солнечное излучение может создавать значительную тепловую нагрузку — до 1000 Вт/м² на поверхностях, подверженных воздействию солнца. Шкаф темного цвета может поглощать 80–90% этого излучения. Испытания показывают, что использование солнцезащитных экранов может снизить внутреннюю температуру шкафа на величину до 5°C.

В6: Какой класс защиты IP должен иметь корпус оборудования COW?

1. О: Для корпусов оборудования COW при размещении на открытом воздухе обычно требуются классы защиты IP55 или NEMA 4X. Это обеспечивает защиту от проникновения пыли и струй воды, гарантируя работоспособность оборудования во время дождя, пыльных бурь и в других суровых условиях.

В7: Каков типичный диапазон рабочих температур для телекоммуникационного оборудования?

1. О: Телекоммуникационное оборудование для наружной установки обычно должно надежно работать в диапазоне от -40°C до +45°C, при этом некоторые виды оборудования рассчитаны на работу при температуре до +55°C. Превышение этих пределов приводит к преждевременному выходу компонентов из строя, нестабильности системы и деградации аккумуляторов.

В8: Сколько энергии потребляет охлаждение на объекте COW?

1. О: На охлаждение может уходить 20–40% от общего энергопотребления объекта. Интеллектуальные системы контроля температуры, которые регулируют охлаждение в зависимости от потребности, позволяют достичь экономии энергии на 40–60% по сравнению с постоянно работающими системами.

В9: Какой метод охлаждения лучше всего подходит для условий с высоким содержанием пыли или прибрежных зон?

1. О: Для условий с высоким содержанием пыли или прибрежных зон (с высоким содержанием соли) рекомендуются герметичные системы, такие как теплообменники или кондиционеры. Фильтрующие вентиляторы не подходят, так как фильтры требуют частой замены, а проникновение соли может вызвать коррозию электроники.

В10: Можно ли охлаждать отсеки оборудования и аккумуляторов отдельно?

1. О: Да. Зональное охлаждение разделяет отсеки оборудования и аккумуляторов, применяя охлаждение только там, где это необходимо. В отсеке оборудования используется стандартное кондиционирование или теплообмен, в то время как в отсеке аккумуляторов используется небольшой кондиционер постоянного тока или термоэлектрический охладитель. Такой подход значительно снижает общее энергопотребление.

Заключение

Управление тепловым режимом в корпусах оборудования COW — это не второстепенная задача, а критически важная инженерная дисциплина которая напрямую определяет надежность, срок службы и эксплуатационные расходы мобильных базовых станций. Переход на 5G сделал управление тепловыми процессами более сложной задачей, чем когда-либо, поскольку энергопотребление и тепловыделение увеличились в 2–4 раза по сравнению с оборудованием 4G.

Эффективное управление тепловым режимом требует:

1. · Точного расчета тепловой нагрузки— с учетом как внутреннего тепла оборудования, так и внешних воздействий окружающей среды

2. · Правильного выбора системы охлаждения— подбора метода (фильтрующие вентиляторы, теплообменники, ТЭО или кондиционер) в соответствии с конкретными условиями площадки

3. · Интеллектуального управления— использования интеллектуальных контроллеров температуры для оптимизации энергопотребления

4. · Комплексного проектирования— обеспечения того, чтобы системы охлаждения были установлены на заводе, предварительно протестированы и готовы к быстрому развертыванию

Для сетевых операторов и групп экстренного реагирования, развертывающих COW в различных условиях — от пустынной жары до прибрежной влажности и зимних холодов — правильная стратегия управления тепловым режимом гарантирует, что критически важные каналы связи останутся работоспособными тогда, когда они нужны больше всего.
