Интегрированная радиолокационная башня: объединение конструктивной опоры с корпусом для оборудования

Краткий ответ

Интегрированная радиолокационная башня — это стальная конструкция, которая объединяет опорную мачту антенны радара со встроенным помещением для оборудования с контролируемыми условиями окружающей среды в пределах одной и той же площади основания, устраняя необходимость в отдельном автономном укрытии. Доступные высоты варьируются от 10 до 50 метров, при этом такие башни объединяют все критически важные системы поддержки радара — распределение электропитания, охлаждение, ИБП и ВЧ-кабели — в едином компактном блоке. В результате достигается уменьшение площади размещения объекта, более быстрая установка (часто за одну ночь), а также снижение общей стоимости проекта по сравнению с традиционными конструкциями с отдельными башнями и зданиями для оборудования. Для применения в управлении воздушным движением, береговом наблюдении и военных радиолокационных системах интегрированная башня представляет собой наиболее эффективное по использованию пространства и быстро разворачиваемое решение из доступных сегодня.

Ключевые выводы

1. · Конструкция с единой площадью основания: Помещение для оборудования встроено в основание башни или интегрировано в конструкцию, что устраняет необходимость в отдельном здании-укрытии

2. · Снижение затрат на приобретение земли: Меньшая общая площадь объекта означает меньше земли, которую необходимо приобрести или арендовать, что является важным преимуществом в городских или прибрежных районах, где недвижимость имеет высокую стоимость

3. · Более быстрое развертывание: Изготовленные и предварительно оснащенные кабелями на заводе, интегрированные башни могут быть установлены и введены в эксплуатацию за дни, а не за недели

4. · Встроенный контроль условий окружающей среды: Помещения для оборудования оснащены системами контроля температуры и влажности, обеспечивающими работу радиолокационной электроники в заданных параметрах

5. · Высокая жесткость, низкий прогиб: Интегрированные конструкции башен обеспечивают превосходную структурную жесткость, повышая производительность радиолокационной системы за счет минимизации перемещения антенны

6. · Настраиваемый диапазон высоты: Доступны варианты от 10 до 50 метров, включая стандартные и проектные решения для конкретных объектов

1. Анализ поискового намерения пользователя

Кто ищет эту информацию?

Краткое описание поискового намерения: Пользователи в первую очередь ищут пространственно-эффективные, быстро разворачиваемые решения радиолокационной поддержкикоторые снижают сложность и стоимость традиционных конструкций «башня + отдельное здание оборудования». Они хотят понять компромиссы между интегрированными и традиционными подходами, а также нуждаются в технических характеристиках для поддержки решений о закупках.

2. Ключевые вопросы, которые могут возникнуть у пользователей

1. 1. Что именно представляет собой интегрированная радиолокационная башня? Чем она отличается от традиционной радиолокационной башни с отдельным укрытием для оборудования?

2. 2. Какова экономия пространства? Насколько меньше площадь размещения по сравнению с традиционной конструкцией?

3. 3. Насколько быстрее проходит установка? Действительно ли интегрированную башню можно установить за одну ночь?

4. 4. Достаточно ли велика интегрированная аппаратная? Какое оборудование она может вместить? Есть ли место для будущих модернизаций?

5. 5. Как интегрированная конструкция влияет на работу радара? Обеспечивает ли башня достаточную жесткость и малый прогиб для точной работы радара?

6. 6. Что насчет контроля окружающей среды? Может ли интегрированная аппаратная поддерживать правильную температуру и влажность для чувствительной радиолокационной электроники?

7. 7. Какие варианты высоты доступны? Можно ли адаптировать башню под конкретные требования площадки?

8. 8. Как сравнивается стоимость? Является ли интегрированная башня более или менее дорогой, чем традиционная башня + отдельное укрытие?

9. 9. Что насчет доступа для обслуживания?Доступна ли аппаратная для планового обслуживания и модернизаций?

10. 10. Каким стандартам соответствуют эти башни? Соответствуют ли они ICAO, Eurocontrol и другим соответствующим стандартам?

3. Структура статьи

Раздел 1: Что такое интегрированная радиолокационная башня?

1. Определение и основная концепция: стальная опорная конструкция со встроенной аппаратной.

Раздел 2: Традиционный подход против интегрированного решения

1. Сравнение двух философий проектирования с подробной сравнительной таблицей.

Раздел 3: Основные технические характеристики и преимущества

1. Встроенный контроль окружающей среды (управление температурой и влажностью)

2. Высокая жесткость и малый прогиб для точности радара

3. Предварительное изготовление и заводская интеграция

4. Настраиваемая высота и конфигурация

Раздел 4: Экономия пространства и затрат

1. Как интегрированная конструкция сокращает требования к площади и общую стоимость проекта.

Раздел 5: Применения и варианты использования

1. Управление воздушным движением, прибрежное наблюдение, военные радары, мониторинг погоды.

Раздел 6: Тематическое исследование – интегрированные радиолокационные решения башни Qingdao Altai Tower

1. Возможности компании, технические характеристики продукции и стандарты качества.

Раздел 7: Часто задаваемые вопросы

1. Ответы на самые распространённые вопросы об интегрированных радиолокационных башнях.

4. Основное содержание

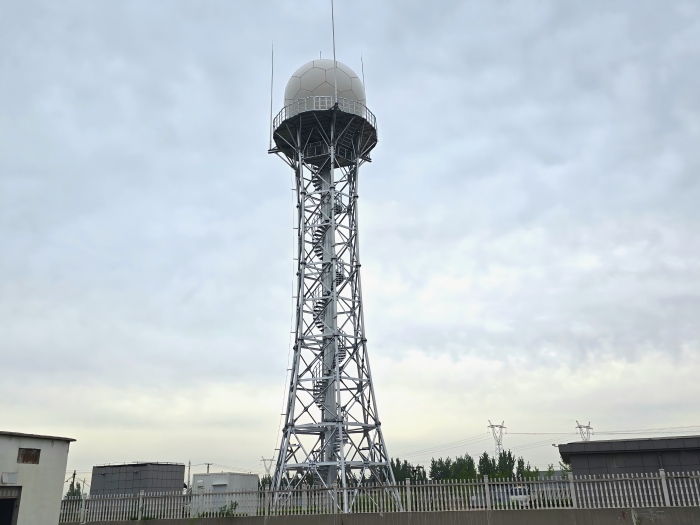

4.1 Что такое интегрированная радиолокационная башня?

Интегрированная радиолокационная башня — это единая унифицированная конструкция, которая объединяет опорную мачту радиолокационной антенны с помещением для оборудования с регулируемыми параметрами окружающей среды в рамках одной площадки. В отличие от традиционных конструкций, где радиолокационная башня и укрытие для оборудования представляют собой отдельные сооружения, требующие независимых фундаментов, подъездных путей и инженерных коммуникаций, интегрированная башня объединяет всё в один компактный комплекс.

Помещение для оборудования — обычно расположенное у основания башни или встроенное в нижнюю секцию — содержит все важнейшие системы поддержки радиолокационного оборудования:

1. Радиолокационные приёмопередатчики и процессоры сигналов

2. Блоки распределения питания (MDU, SDU)

3. Источники бесперебойного питания (UPS)

4. Системы охлаждения и контроля окружающей среды

5. РЧ-кабели и панели межсоединений

6. Системы пожарной и противовзломной безопасности

Благодаря предварительной установке и предварительной прокладке кабелей этих систем на заводе интегрированные башни прибывают на объект как готовые к эксплуатации решения для быстрого возведения и ввода в эксплуатацию.

4.2 Традиционный подход по сравнению с интегрированным решением

4.3 Основные технические характеристики

-Встроенный контроль окружающей среды
Радарная электроника чувствительна к колебаниям температуры и влажности. Интегрированные башни оснащены встроенными помещениями для оборудования с контролем окружающей среды, температуры и влажности, которые поддерживают оптимальные условия эксплуатации для всех радиолокационных систем. Это устраняет необходимость в отдельном автономном укрытии для оборудования и обеспечивает надежную работу радара в различных климатических условиях.

-Высокая жесткость и низкий прогиб
Точность радара зависит от стабильности антенной платформы. Интегрированные конструкции башен обеспечивают высокую жесткость и низкий прогиб, напрямую повышая производительность радиолокационной системы. Монолитная конструкция уменьшает перемещение антенны, вызванное ветровой нагрузкой, что обеспечивает более точное сопровождение целей и лучшее качество данных.

-Предварительная интеграция на заводе
Все ключевые вспомогательные системы — распределение электропитания, охлаждение, UPS и кабельные соединения — устанавливаются и подключаются на заводе заранее. Такой подход:

1. Сокращает время монтажа на объекте

2. Минимизирует риск ошибок при полевой прокладке кабелей

3. Обеспечивает стабильный контроль качества

4. Позволяет быстро вводить систему в эксплуатацию после поставки

-Настраиваемая высота и конфигурация
Интегрированные радиолокационные башни доступны высотой от 10 до 50 метров, при этом предлагаются как стандартные, так и индивидуальные конструкции для заказчика. Такая гибкость позволяет адаптировать башню к конкретным требованиям площадки, характеристикам радиолокационной системы и условиям окружающей среды.

4.4 Экономия пространства и затрат

Наиболее значительным преимуществом интегрированной радиолокационной башни является сокращение занимаемой площади объекта. Благодаря объединению башни и помещения для оборудования в единую конструкцию интегрированная система устраняет необходимость в:

1. Отдельных земельных участках для башни и здания

2. Независимых путях доступа между конструкциями

3. Дублирующих подключениях к инженерным сетям (электропитание, данные, заземление)

4. Дополнительных периметрах безопасности

Для объектов в городских районах, прибрежных зонах или аэропортах с ограниченным пространством эта экономия пространства может стать решающим фактором между осуществимым и невозможным проектом. Затраты на приобретение земли снижаются, а меньшая занимаемая площадь часто упрощает процесс получения разрешений и экологической экспертизы.

Более быстрые сроки установки также обеспечивают значительную экономию затрат. Традиционные проекты с башней и укрытием могут занимать месяцы от подготовки площадки до ввода системы в эксплуатацию. Интегрированные башни благодаря предварительной интеграции на заводе и возможности быстрого монтажа могут сократить этот срок до нескольких дней или даже одной ночи. Это означает:

1. Более низкие затраты на строительные работы

2. Снижение затрат на аренду оборудования

3. Более раннюю готовность системы к эксплуатации

4. Более быструю окупаемость инвестиций

4.5 Применения и варианты использования

5. Практический пример – интегрированные радарные решения башен Qingdao Altai Tower

Qingdao Altai Tower Co., Ltd. является профессиональным производителем телекоммуникационных башен, энергетических опор и комплектующих для башен, основанным в 2003 году. Компания специализируется на проектировании, производстве и монтаже стальных башен и коммуникационных конструкций, а ее продукция экспортируется более чем в 100 стран и регионов.

Производственные возможности

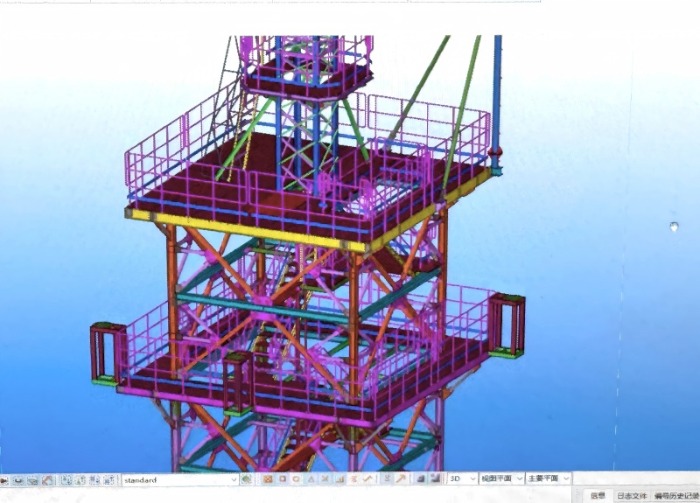

Qingdao Altai Tower предлагает радарные башни индивидуальной конструкции для следующих применений:

1. Радар управления воздушным движением

2. Радар мониторинга погоды

3. Радар военного наблюдения

4. Прибрежное и пограничное наблюдение

Стандарты производства и качества

Подход к контролю качества

Qingdao Altai Tower внедрила проверку качества на всех этапах производственного процесса, а не только в качестве финальной контрольной точки. Такой подход позволяет выявлять потенциальные проблемы на ранних стадиях, предотвращая задержки из-за переделок и одновременно обеспечивая стабильный выпуск продукции, соответствующей заданным стандартам.

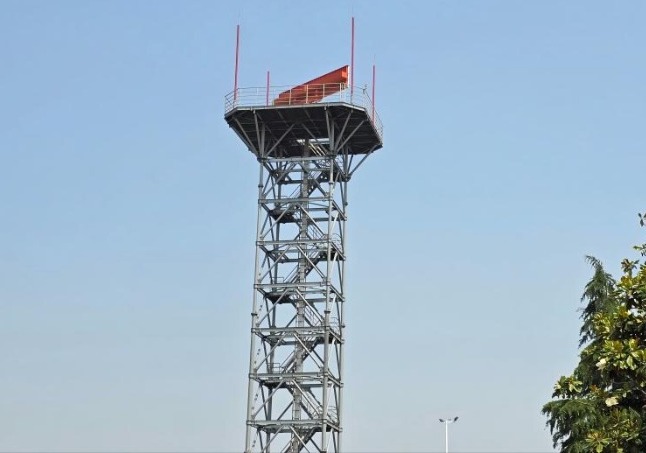

Пример продукции: модифицированная радиолокационная башня для мониторинга миграции вредителей

Qingdao Altai Tower поставила модифицированные радиолокационные башни для специализированных применений, включая мониторинг миграции вредителей для обеспечения здорового роста сельскохозяйственных культур в течение сезонов выращивания. Это демонстрирует способность компании адаптировать конструкции радиолокационных башен для нетрадиционных применений, выходящих за рамки управления воздушным движением и обороны.

6. Сравнение: интегрированная радиолокационная башня и традиционная башня + укрытие

7. Часто задаваемые вопросы

В1: Что такое интегрированная радиолокационная башня?

1. О: Интегрированная радиолокационная башня — это стальная опорная конструкция, которая объединяет мачту радиолокационной антенны со встроенным помещением для оборудования с контролем окружающей среды в пределах одной площади. Она устраняет необходимость в отдельном автономном укрытии для оборудования.

В2: Какой диапазон высот доступен для интегрированных радиолокационных башен?

1. О: Интегрированные радиолокационные башни доступны высотой от 10 до 50 метров, при этом предлагаются как стандартные, так и индивидуальные конструкции для заказчиков.

В3: Какое оборудование может размещаться во встроенном помещении для оборудования?

1. О: В помещении для оборудования могут размещаться радиолокационные приёмопередатчики, процессоры сигналов, блоки распределения питания (MDU, SDU), источники бесперебойного питания (UPS), системы охлаждения, радиочастотные кабели и системы безопасности.

В4: Как интегрированная конструкция улучшает характеристики радара?

1. О: Интегрированные башни обеспечивают высокую жёсткость и низкие характеристики прогиба, уменьшая движение антенны, вызванное ветровой нагрузкой, и повышая точность радиолокационной системы.

В5: Насколько быстро может быть установлена интегрированная радиолокационная башня?

1. О: Благодаря заводской предварительной интеграции и предварительной прокладке кабелей интегрированные башни могут быть установлены и введены в эксплуатацию за дни, а не за недели. Некоторые системы рассчитаны на установку в течение одной ночи.

В6: Какое управление окружающей средой обеспечивается?

О: Интегрированные башни оснащены встроенными помещениями для оборудования с контролем температуры и влажности, что гарантирует работу радиолокационной электроники в заданных параметрах.

В7: Можно ли адаптировать интегрированные радиолокационные башни для конкретных площадок?

О: Да. Производители предлагают как стандартные, так и индивидуальные конструкции с возможностью настройки высоты, конфигурации и интеграции оборудования.

В8: Каким стандартам соответствуют интегрированные радиолокационные башни?

О: Интегрированные радиолокационные башни и их радиолокационные системы обычно соответствуют или превосходят требования стандартов ICAO и Eurocontrol, а конструкция соответствует применимым строительным стандартам и стандартам для башенных сооружений.

В9: Подходят ли интегрированные радиолокационные башни для прибрежных или морских применений?

О: Да. При наличии соответствующей защиты от коррозии (горячее цинкование) интегрированные башни подходят для прибрежного наблюдения и морских установок, где любое подходящее помещение в непосредственной близости может быть адаптировано.

В10: Каков типичный срок изготовления индивидуальной интегрированной радиолокационной башни?

О: Для производителей, таких как Qingdao Altai Tower, срок изготовления обычно составляет 30 дней после оплаты, при производственной мощности 3 000 метрических тонн в месяц.

Заключение

Интегрированная радиолокационная башня представляет собой фундаментальное достижение в проектировании радиолокационной инфраструктуры. Объединяя конструктивную опору и размещение оборудования в одной компактной конструкции, она решает три наиболее постоянные проблемы развёртывания радаров: ограничения по пространству, время установки и общую стоимость проекта.

Для авиационных властей, сталкивающихся с ограниченной площадью застройки, для операторов портов, которым требуется прибрежное наблюдение без потери ценных площадей у воды, и для военных планировщиков, которым необходимы возможности быстрого развёртывания, интегрированная башня предлагает решение, которое является не просто постепенным улучшением — это стратегический фактор обеспечения возможностей.

С высотой от 10 до 50 метров, встроенным контролем окружающей среды, заводской предварительной интеграцией и высокой жёсткостью для превосходных характеристик радара интегрированные башни обеспечивают надёжность, точность и эффективность, которые требуются современным радиолокационным применениям. По мере дальнейшего развития радиолокационных технологий интегрированная башня готова стать платформой для следующего поколения систем управления воздушным движением, наблюдения и мониторинга.

Готовы внедрить интегрированную радиолокационную башню для вашего проекта управления воздушным движением, наблюдения или мониторинга? Свяжитесь с инженерной командой Qingdao Altai Tower сегодня для получения индивидуального проектирования, инженерных решений для конкретной площадки и подробного предложения.
