Чем вышки для радаров отличаются от телекоммуникационных вышек?

Краткий ответ

Вышки для радаров и телекоммуникационные вышки издалека выглядят похоже — и те, и другие представляют собой стальные конструкции, поднимающие оборудование над землей. Но по своей сути это принципиально разные инженерные системы.Телекоммуникационные вышки предназначены для обеспечения покрытия сигналом— они несут пассивные антенны и оптимизированы по высоте, емкости и стоимости.Радарные вышки предназначены для обеспечения точности данных— они поддерживают вращающееся высокоточное измерительное оборудование и оптимизированы по жесткости, низкому уровню вибрации и точности наведения. В то время как основным показателем для телекоммуникационной вышки является покрытие, конечным показателем эффективности радарной вышки является точность данных. Это различие определяет каждый аспект их конструкции: от нагрузок, которые они несут, до допусков по вибрации, которым они должны соответствовать, и платформ и систем доступа, которые они включают в себя.

Основные выводы

• · Оборудование принципиально различается:Телекоммуникационные вышки несут статические пассивные антенны. Радарные вышки поддерживают тяжелое вращающееся высокоточное измерительное оборудование, требующее точности наведения на уровне микрон.

• · Профили нагрузок резко расходятся:Телекоммуникационные нагрузки относительно легкие и распределенные. Радарные нагрузки сосредоточенные, тяжелые (обтекатели могут весить 3400 кг) и динамические — вращающаяся антенна создает циклические нагрузки, с которыми телекоммуникационные вышки никогда не сталкиваются.

• · Требования к стабильности и вибрации различаются на порядки:Телекоммуникационные вышки допускают умеренные отклонения и вибрацию. Радарные вышки требуют собственных частот выше 1 Гц (часто ≥3 Гц), чтобы избежать резонансной связи с вращающейся антенной — это показатель эффективности, продиктованный физикой, а не предпочтениями.

• · Требования к платформам различаются:Телекоммуникационные платформы — это простые кольца для крепления антенн. Радарные платформы — это жесткие диафрагмы, которые должны положительно влиять на жесткость вышки, поддерживая при этом тяжелое оборудование и нагрузки от персонала.

• · Доступ для технического обслуживания не должен нарушать жесткость:Каждая ступень лестницы, кронштейн платформы и кабельный направляющий элемент на радарной вышке изменяют динамическое поведение конструкции — системы доступа должны быть встроены в структурную логику с самого начала.

1. Анализ поискового намерения пользователя

Кто ищет эту информацию?

Резюме поискового намерения:Пользователи хотят понять,почему радарные вышки стоят дороже и их проектирование занимает больше времени,чем телекоммуникационные вышки, и какие конкретные инженерные параметры обуславливают эту разницу. Это часто предзакупочный вопрос: «Могу ли я использовать телекоммуникационную вышку для своего радара или мне нужна специально спроектированная радарная вышка?»

2. Ключевые вопросы, которые могут возникнуть у пользователей

1. 1. Можно ли переоборудовать телекоммуникационную вышку для поддержки радара? Каковы ограничивающие факторы?

2. 2. В чем заключается разница в весе между телекоммуникационными антеннами и радиолокационным оборудованием?

3. 3. Почему собственная частота так критична для радиолокационных вышек? Что произойдет, если она будет слишком низкой?

4. 4. Как вращающаяся антенна влияет на конструкцию вышки?

5. 5. Какие платформенные нагрузки должна выдерживать радиолокационная вышка?

6. 6. Как системы доступа для технического обслуживания влияют на жесткость радиолокационной вышки?

7. 7. Какие стандарты регулируют проектирование радиолокационных вышек по сравнению с телекоммуникационными?

8. 8. Какова типичная разница в высоте и стоимости между двумя типами вышек?

9. 9. Можно ли маскировать радиолокационные вышки так же, как телекоммуникационные?

10. 10. Какие пределы вибрации применяются при проектировании радиолокационных вышек?

3. Структура статьи

Раздел 1: Фундаментальное различие в философии проектирования

Почему радиолокационные вышки отдают приоритет точности данных, а телекоммуникационные — покрытию.

Раздел 2: Характеристики оборудования — пассивные и активные системы

Сравнение того, что на самом деле поддерживают эти два типа вышек.

Раздел 3: Профили нагрузок — статические и динамические

Как вес и движение оборудования определяют конструктивные решения.

Раздел 4: Стабильность и вибрация — требование жесткости

Почему собственная частота является определяющим показателем для радиолокационных вышек.

Раздел 5: Требования к платформам — монтажные кольца и жесткие диафрагмы

Как различается конструкция платформ у этих двух типов вышек.

Раздел 6: Доступ для технического обслуживания — безопасность без ущерба для точности

Интеграция систем подъема в радиолокационные вышки без снижения жесткости.

Раздел 7: Тематическое исследование — решения Qingdao Altai Tower по поддержке радаров

Примеры проектирования радиолокационных вышек из реальной практики.

Раздел 8: Часто задаваемые вопросы

Ответы на самые распространенные вопросы.

4. Основное содержание

4.1 Фундаментальное различие в философии проектирования

Различие между радиолокационными и телекоммуникационными вышками начинается с их назначения. Телекоммуникационная вышка существует для обеспечения покрытия сигналом — она поднимает антенны на высоту, где радиосигналы могут достигать пользователей на определенной географической территории. Радиолокационная вышка существует для поддержки точного зондирования — она поднимает вращающуюся антенну на высоту, где она может обнаруживать, отслеживать и характеризовать объекты с высокой точностью.

Это различие в назначении влияет на каждое инженерное решение. «В отличие от вышек связи, которые просто поднимают пассивные антенны, радиолокационные вышки должны обеспечивать исключительно стабильную платформу для вращающегося оборудования точного зондирования. Небольшой структурный прогиб, неожиданный режим вибрации или — что не менее важно — компонент доступа, который вносит нежелательную гибкость, могут поставить под угрозу точность наведения радара».

4.2 Характеристики оборудования

Телекоммуникационные вышки: пассивные, распределенные, статические

Телекоммуникационные вышки несут антенны, которые являются пассивными — они не вращаются, не требуют точного наведения и не создают собственных динамических нагрузок. Типичная антенна 5G весит 40–47 кг, а полный сектор может весить в сумме 200–300 кг. Эти нагрузки распределены по платформам на разной высоте и с конструктивной точки зрения являются по сути статическими. Вышке не нужно поддерживать ориентацию антенны с какой-либо особой точностью — отклонение антенны на долю градуса оказывает незначительное влияние на покрытие.

Радиолокационные вышки: активные, концентрированные, динамические

Радиолокационные вышки поддерживают оборудование, которое принципиально отличается:

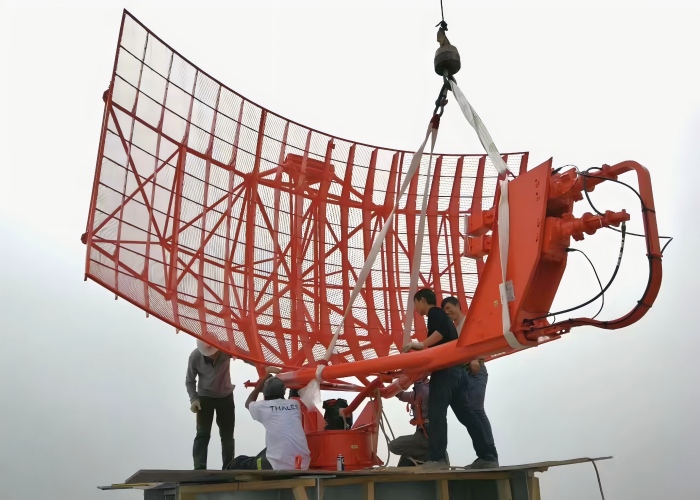

1. · Вращающиеся антенны: Радары метеорологического наблюдения, радары управления воздушным движением и многие оборонные радары вращаются непрерывно. Частота вращения антенны (обычно 0,1–0,5 Гц для метеорологических радаров) создает циклическую нагрузку, которую вышка должна выдерживать без резонансного усиления.

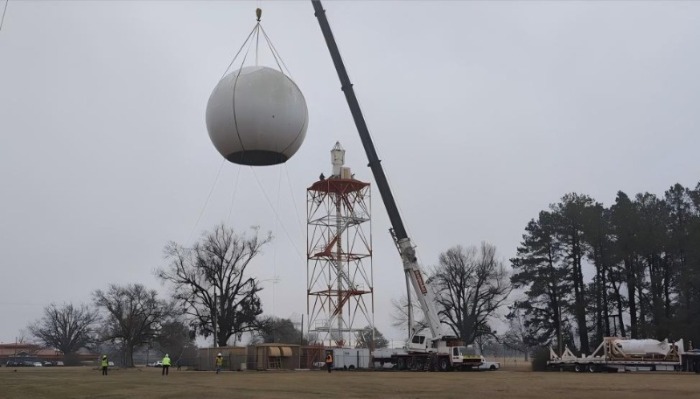

2. · Тяжелые обтекатели: Обтекатель, защищающий антенну радара, может весить 3400 кг — это сопоставимо с общей антенной нагрузкой небольшой телекоммуникационной вышки.

3. · Требования к точности наведения:Направление наведения антенны должно быть известно и оставаться стабильным с точностью до долей градуса. Это требует наличия вышки с исключительной жесткостью и минимальным прогибом при любых условиях нагрузки.

4. · Сосредоточенные нагрузки: В отличие от распределенных нагрузок телекоммуникационных антенн, радиолокационное оборудование сосредоточено на определенных высотах — антенна и обтекатель в верхней части, оборудование для обработки сигналов на промежуточных платформах.

4.3 Профили нагрузок

Телекоммуникационные нагрузки: легкие, распределенные, предсказуемые

Расчетные нагрузки телекоммуникационных вышек определяются преимущественно силами окружающей среды — ветром и льдом, а не весом оборудования. Само оборудование вносит относительно небольшой вклад в структурные требования. Типовая 60-метровая телекоммуникационная вышка может поддерживать общую нагрузку оборудования в 1000–2000 кг, распределенную по нескольким платформам.

Радиолокационные нагрузки: тяжелые, сосредоточенные, динамические

Радиолокационные вышки должны выдерживать профиль нагрузки, который является более требовательным по всем параметрам:

Сосредоточенный вес радиолокационного оборудования — особенно узла обтекателя и антенны — создает большие изгибающие моменты в верхней части вышки. Вышка должна быть спроектирована не просто для того, чтобы нести этот вес, но и для того, чтобы делать это без прогибов, которые могли бы снизить точность наведения.

4.4 Стабильность и вибрация

Это самое фундаментальное техническое различие между двумя типами вышек.

Телекоммуникационные вышки: умеренные требования к жесткости

Телекоммуникационные вышки должны быть достаточно жесткими, чтобы предотвратить чрезмерный прогиб под воздействием ветровых нагрузок — обычно ограниченный несколькими градусами в верхней части. Но нет требования избегать определенных частот вибрации. Телекоммуникационная вышка может вибрировать на любой частоте, не влияя на свою функцию, если движение не превышает структурные пределы.

Радиолокационные вышки: собственная частота как определяющий фактор проектирования

Радиолокационные вышки регулируются совершенно другим набором динамических требований. Собственная частота вышки должна поддерживаться достаточно высокой и хорошо отделенной от вынуждающих частот, создаваемых вращающейся антенной и ветровыми нагрузками, чтобы избежать резонансной связи, которая могла бы размыть радиолокационные изображения.

Физика неумолима. Каждая конструкция имеет присущие ей собственные частоты, на которых она преимущественно вибрирует. Если частота вынуждающей силы — например, частота вращения антенны или вихревое возбуждение от ветра — совпадает с собственной частотой вышки, энергия накапливается, что приводит к усилению вибраций. Для радиолокационной вышки эта резонансная связь может вызвать постоянную вибрацию антенны, искажая радиолокационное изображение и делая данные ненадежными.

Решение заключается в проектировании собственной частоты вышки значительно выше доминирующих вынуждающих частот. Отраслевая практика требует:

1. Собственная частота ≥ 1 Гц для вышек метеорологических радаров — требование, обусловленное необходимостью избегать частоты вращения антенны и ее гармоник

2. Собственная частота ≥ 3 Гц для некоторых прецизионных радиолокационных приложений — требующих еще большей структурной жесткости

3. Запас разделения не менее 1,5× между собственной частотой вышки и вынуждающими частотами

Достижение этих частот требует максимизации структурной жесткости—поскольку для тяжелых радиолокационных антенн и обтекателей снижение массы зачастую непрактично. Башня должна быть спроектирована не только для того, чтобы выдерживать вес, но и для того, чтобы противостоять деформации под воздействием динамических нагрузок с исключительной жесткостью.

4.5 Требования к платформам

Телекоммуникационные платформы: простые монтажные кольца для антенн

Платформы телекоммуникационных башен представляют собой относительно простые конструкции — как правило, стальные кольца или кронштейны, которые обеспечивают точки крепления для антенн и выносных радиоблоков (RRU). Они предназначены для доступа к оборудованию и распределения ветровой нагрузки, но не должны способствовать повышению жесткости башни.

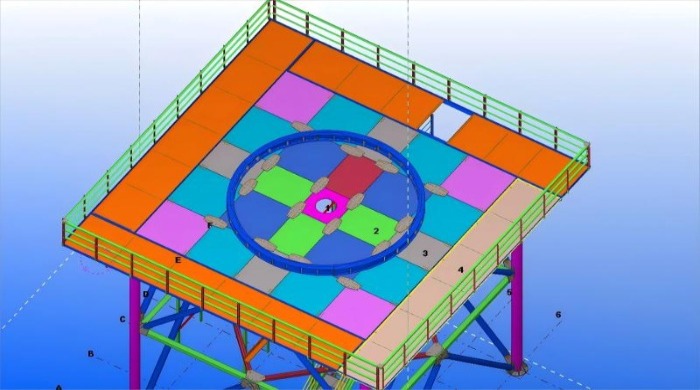

Радиолокационные платформы: жесткие диафрагмы

Платформы радиолокационных башен выполняют двойную функцию: они служат рабочими зонами для обслуживающего персонала и точками крепления оборудования,а также способствуют общей структурной жесткости башни.

«С конструктивной точки зрения платформы должны быть интегрированы в виде жестких диафрагм — их балки перекрытия и связи должны положительно влиять на общую жесткость башни». Основные принципы проектирования включают:

1. Периметральные связи: Платформы должны быть соединены со всеми гранями башни с помощью крестообразных связей или жесткого настила, чтобы действовать как горизонтальные кольца жесткости, предотвращая возникновение локальных форм колебаний, которые могут снизить собственные частоты

2. Передача нагрузки: Нагрузки от платформы должны передаваться на опоры башни через специальные узлы соединения, а не только через диагональные связи

3. Открытая стальная решетка: Предпочтительнее сплошного листа, поскольку она уменьшает накопление ветровой нагрузки, улучшает визуальный осмотр элементов, расположенных ниже, и легче сбрасывает лед

Типичные нагрузки на платформу радиолокационной башни включают:

1. Обтекатель:140 кН

2. Антенна:85 кН

3. Оборудование платформы: 8 кН/м²

4. Полезная нагрузка: минимум 200 кг/м²

4.6 Доступ для технического обслуживания

Телекоммуникационные башни: доступ как удобство

Системы доступа на телекоммуникационные башни — лестницы, альпинистские ступени, страховочные тросы — предназначены для периодических визитов по техническому обслуживанию. Они важны для безопасности, но не влияют на функционирование башни. Их вклад в массу и жесткость незначителен по сравнению с конструктивными требованиями к башне.

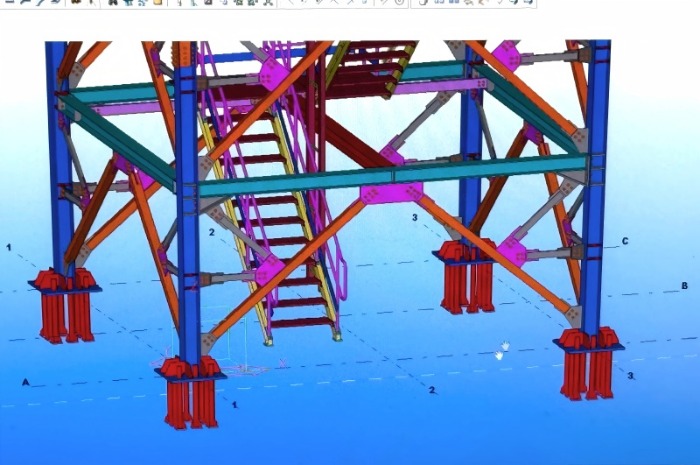

Радиолокационные башни: доступ не должен нарушать жесткость

На радиолокационной башне каждый компонент системы доступа — каждая ступень лестницы, каждый опорный кронштейн платформы, каждая кабельная направляющая — изменяет распределение массы и жесткости конструкции. «Плохо спроектированные элементы доступа могут привести к появлению локальной гибкости или добавить массу в местах, которые снижают критические собственные частоты».

Задача проектирования состоит в том, чтобыинтегрировать системы доступа в основную структурную логику башни,а не рассматривать их как второстепенные элементы. Основные требования включают:

1. · Вертикальные тросовые системы защиты от падения: Отраслевой стандарт для радиолокационных башен, обеспечивающий непрерывное крепление без необходимости отсоединения пользователя в промежуточных точках. Лестничные ограждения постепенно выводятся из эксплуатации с крайним сроком замены в 2036 году, поскольку они не предотвращают падение с высоты и усложняют спасательные работы.

2. · Платформы как зоны для спасательных операций: Необходимые точки отдыха на высоких лестницах, обычно каждые 9–12 метров, где рабочий может отдохнуть или дождаться помощи.

3. · Интеграция молниезащиты: Все металлические компоненты доступа должны быть присоединены к системе заземления для предотвращения опасных боковых разрядов.

4. · Структурная интеграция: Системы доступа должны проектироваться как часть основной конструкции — их вклад в массу и жесткость должен учитываться в динамическом анализе с самого начала.

4.7 Сводная таблица сравнения

5. Тематическое исследование — Решения по поддержке радаров Qingdao Altai Tower

Qingdao Altai Tower Co., Ltd. — профессиональный производитель телекоммуникационных вышек, опор линий электропередач и комплектующих для вышек, основанный в 2003 году. Компания специализируется на проектировании, производстве и монтаже стальных вышек, продукция которой экспортируется в более чем 100 стран и регионов. Линейка продукции вышек для поддержки радаров демонстрирует инженерные принципы, обсуждаемые в этом блоге.

Возможности продукта

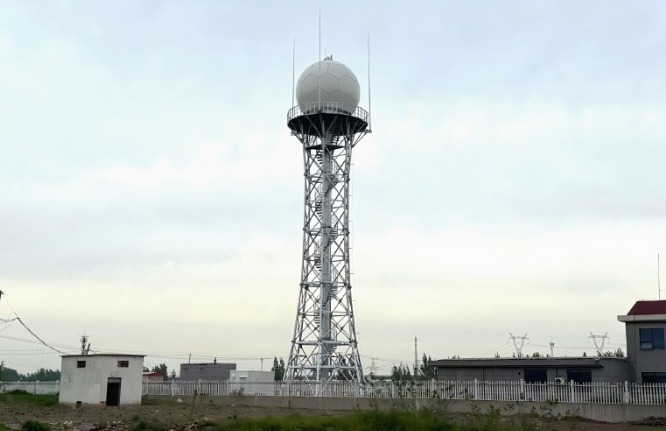

Пример проекта радарной вышки: 30-метровая вышка для радара мониторинга миграции вредителей

Компания Qingdao Altai Tower поставила 30-метровую опорную вышку для радара мониторинга миграции вредителей в Китае, проект был завершен в марте 2026 года. Этот проект демонстрирует применение принципов проектирования радарных вышек для нетрадиционных задач мониторинга — отслеживания миграции насекомых для поддержания сельскохозяйственного здоровья.

Вышка была спроектирована с использованием:

1. · Высокожесткой решетчатой конфигурации для обеспечения стабильного наведения антенны для точного мониторинга

2. · Конструкции с горячим цинкованием согласно ASTM A123 для долгосрочной защиты от коррозии

3. · Интегрированной конструкции платформы поддерживающей как радарную антенну, так и оборудование для мониторинга

4. · Безопасного доступа для подъема с системами защиты от падения, соответствующими современным стандартам безопасности

Для проектов радарных вышек Qingdao Altai Tower с самого начала интегрирует системы доступа, усиление платформ и структурное проектирование, гарантируя, что динамические характеристики вышки соответствуют жестким требованиям прецизионных радарных систем.

6. Часто задаваемые вопросы

В1: Можно ли переоборудовать телекоммуникационную вышку для поддержки радара?

1. О: Как правило, нет, если только вышка не была специально спроектирована с запасом жесткости и грузоподъемности. Телекоммуникационные вышки не рассчитаны на соответствие требованиям к собственной частоте (≥ 1 Гц) или требованиям к точности наведения радарных систем. Модернизация возможна в некоторых случаях, но требует комплексного динамического анализа и часто структурного усиления.

В2: Какова разница в весе между телекоммуникационными антеннами и радарным оборудованием?

1. О: Телекоммуникационные антенны обычно весят 40–47 кг каждая, при общей нагрузке оборудования 1000–2000 кг. Радарное оборудование значительно тяжелее — один обтекатель может весить 3400 кг, а полная сборка антенны и обтекателя может превышать 10 000 кг.

В3: Почему собственная частота так критична для радарных вышек?

1. О: Если собственная частота вышки совпадает с частотой вращения антенны или частотой срыва вихрей ветра, резонансная связь усиливает вибрации, искажая радарный луч и ухудшая качество данных. Вышка должна быть спроектирована так, чтобы собственная частота была значительно выше этих вынуждающих частот.

В4: Что произойдет, если собственная частота радарной вышки слишком низкая?

1. О: Антенна будет постоянно вибрировать, что приведет к фазовым ошибкам и неточностям наведения. Радарные изображения станут размытыми, отслеживание целей станет ненадежным, и система может не соответствовать своим эксплуатационным характеристикам.

В5: Как вращающаяся антенна влияет на конструкцию вышки?

1. О: Вращающаяся антенна создает циклическую нагрузку на вершину вышки. Вышка должна быть спроектирована так, чтобы выдерживать эту динамическую нагрузку без резонансного усиления, а частота вращения антенны должна быть четко отделена от собственной частоты вышки.

В6: Какие нагрузки на платформу должна выдерживать радарная вышка?

1. О: Типичные нагрузки включают обтекатель (140 кН), антенну (85 кН), оборудование платформы (8 кН/м²) и полезную нагрузку (минимум 200 кг/м²). Платформы также должны выступать в качестве жестких диафрагм, способствующих жесткости вышки.

В7: Как системы доступа влияют на жесткость радарной вышки?

1. О: Каждая ступень лестницы, кронштейн платформы и кабельный направляющий элемент изменяют распределение массы и жесткости вышки. Неправильно спроектированные элементы доступа могут снизить собственные частоты и внести локальную гибкость. Системы доступа должны быть интегрированы в структурный проект с самого начала.

В8: Какие стандарты регулируют проектирование радарных вышек?

1. О: Радарные вышки соответствуют стандарту ANSI/TIA-222-H в части проектирования конструкций, с дополнительными требованиями к собственной частоте (≥ 1 Гц), пределам отклонения и динамическому анализу. В зависимости от области применения могут также применяться специфические стандарты для радаров.

В9: Можно ли маскировать радарные вышки так же, как телекоммуникационные вышки?

1. О: Да, радарные вышки можно маскировать с помощью тех же имитаций деревьев или конструкций, которые используются для телекоммуникационных вышек. Однако элементы маскировки должны быть радиопрозрачными и не должны нарушать жесткость или собственную частоту вышки.

В10: Какова типичная разница в высоте между телекоммуникационными и радарными вышками?

1. О: Телекоммуникационные вышки обычно имеют высоту от 15 до 80 метров. Радарные вышки варьируются от 15 до 100+ метров в зависимости от требуемой зоны прямой видимости радара. Обе могут быть адаптированы под конкретные требования площадки.

Заключение

Разница между опорными вышками для радаров и телекоммуникационными вышками не косметическая — она фундаментальная. Радарные вышки — это прецизионные инструменты, замаскированные под стальные конструкции. Каждое проектное решение — от выбора материала и детализации платформы до интеграции систем доступа — продиктовано необходимостью поддерживать точность наведения и достоверность данных при динамических нагрузках.

Для инженеров проектов и менеджеров по закупкам понимание этих различий имеет важное значение. Телекоммуникационную вышку нельзя просто «модернизировать» для поддержки радара. Радарная вышка должна проектироваться с нуля — с учетом целевых показателей собственной частоты, пределов отклонения и случаев динамической нагрузки, которые не имеют аналогов в телекоммуникационной сфере.

Наградой за такую инженерную строгость является конструкция, которая десятилетиями выполняет свою задачу бесшумно и точно. Радарные вышки — это невоспетые помощники в управлении воздушным движением, прогнозировании погоды и оборонном наблюдении, и они заслуживают эту роль благодаря инженерной дисциплине, которая выходит далеко за рамки того, что когда-либо потребуется телекоммуникационной вышке.
