Что такое опорная башня для радара?

Краткий ответ

А опорная башня радиолокатора — это специализированная стальная конструкция, предназначенная для подъема и поддержки радиолокационного оборудования, включая вращающуюся антенну, пьедестал и защитный радиопрозрачный купол (обтекатель), на высоте, обеспечивающей прямую видимость без помех. В отличие от стандартных телекоммуникационных башен, которые просто удерживают пассивные антенны, опорная башня радиолокатора должна обеспечивать исключительно жесткую платформу. Поскольку радиолокационные системы полагаются на точно синхронизированные электромагнитные волны для обнаружения, отслеживания и характеристики объектов, поддерживающая конструкция должна минимизировать отклонения, вибрацию и качку. Даже доля градуса структурного смещения может исказить радиолокационный луч, внося фазовые ошибки и снижая точность данных. Поэтому радиолокационные башни характеризуются своей жесткостью, высокой собственной частотой и строгими ограничениями на деформацию.

Основные выводы

• · Радиолокационное оборудование является тяжелым и активным: Типичная радиолокационная сборка включает тяжелый вращающийся пьедестал (весом до 10 тонн), большую параболическую антенну и защитный обтекатель (весом до 4,2 тонн).

• · Точность данных является основным критерием: Телекоммуникационная башня уделяет первоочередное внимание площади покрытия; радиолокационная башня ставит во главу угла точность наведения. Конструкция не должна создавать помехи для электромагнитных сигналов.

• · Высокая жесткость обязательна: Во избежание резонансного сопряжения с вращающейся антенной радиолокационным башням требуется высокая собственная частота (обычно от ≥ 1 Гц до ≥ 3 Гц в зависимости от применения).

• · Ограничения по деформации являются строгими: Башня должна поддерживать строгие ограничения углового отклонения при ветровых и ледовых нагрузках, чтобы предотвратить уход радиолокационного луча с цели.

• · Платформы представляют собой структурные диафрагмы: Радиолокационные платформы должны действовать как жесткие горизонтальные диафрагмы для распределения сосредоточенных нагрузок и способствовать общей крутильной жесткости башни.

1. Анализ поисковых намерений пользователей

Кто ищет эту информацию?

Резюме поисковых намерений: Пользователи хотят получить четкое определение того, что представляет собой опорная башня радиолокатора, и, что более важно, почему ее нельзя просто заменить стандартной телекоммуникационной башней. Они ищут инженерные обоснования специализированной конструкции.

2. Ключевые вопросы, которые могут возникнуть у пользователей

1. Что именно удерживает опорная башня радиолокатора? Каковы компоненты радиолокационной системы?

2. Почему я не могу просто установить радар на обычную телекоммуникационную монопольную опору?

3. Каковы конкретные конструктивные требования к радиолокационной башне?

4. Как вибрация влияет на работу радиолокатора? Что такое «резонансная связь»?

5. Какую собственную частоту должна иметь радиолокационная вышка?

6. Какова роль обтекателя антенны и как он влияет на вышку?

7. Какими стандартами регулируется проектирование радиолокационных вышек?

8. Чем обслуживающие площадки на радиолокационной вышке отличаются от площадок на телекоммуникационной вышке?

3. Структура статьи

Раздел 1: Определение опорной вышки радиолокатора

Что она собой представляет, какое оборудование несет и какова ее основная функция.

Раздел 2: Анатомия системы — оборудование + конструкция

Разбор вращающегося пьедестала, параболической антенны, обтекателя и стальной решетчатой конструкции или монопола.

Раздел 3: Почему радары требуют специализированной поддержки

Физика радаров и причины, по которым структурная вибрация, прогиб и низкая собственная частота ухудшают качество данных.

Раздел 4: Критерии структурного проектирования

Целевые показатели собственной частоты, пределы прогиба и анализ динамических нагрузок.

Раздел 5: Радарная башня против телекоммуникационной башни (краткое сравнение)

Краткое сравнение приоритетов проектирования.

Раздел 6: Пример из практики — Решения [[Altai Tower]] для поддержки радаров

Реальные инженерные параметры и производственные возможности.

Раздел 7: Часто задаваемые вопросы

Часто задаваемые вопросы и ответы.

4. Основное содержание

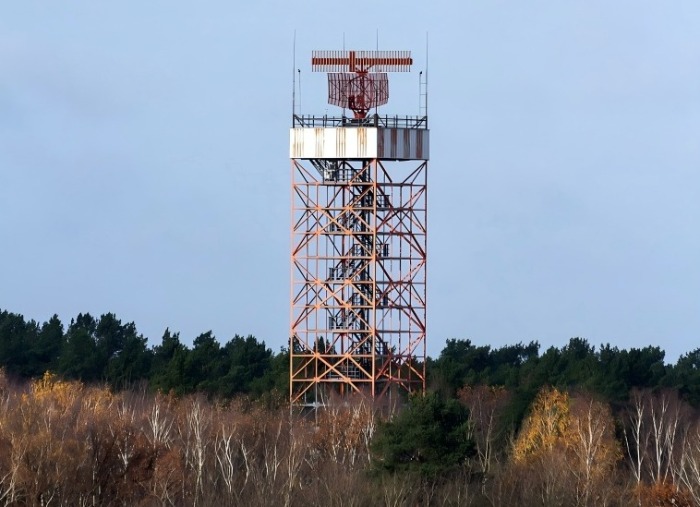

4.1 Определение башни для поддержки радиолокационного оборудования

Башня для поддержки радиолокационного оборудования представляет собой важнейшее связующее звено между землей и чувствительным электромагнитным оборудованием, которое контролирует наше небо, погоду и границы. Она состоит из двух различных, но взаимозависимых систем:

1. Радиолокационное оборудование: Активная система, которая передает и принимает сигналы.

2. Несущая стальная конструкция: Пассивная инфраструктура, которая удерживает оборудование на месте с чрезвычайной точностью.

Стальная конструкция обычно имеет форму тяжелой решетчатой башни (для высоты более 30 метров и тяжелых полезных нагрузок) или усиленной монопольной башни (для меньшей высоты или площадок с ограниченным пространством). Независимо от конфигурации, основная задача башни заключается в том, чтобы направлять радиолокационную антенну именно туда, куда требуется, независимо от ветра, льда или движения самой антенны.

4.2 Анатомия системы — Оборудование + Конструкция

Чтобы понять, почему конструкция является столь специализированной, необходимо понять оборудование, которое она несет.

1. · Пьедестал (вращающееся основание): Это механическое сердце радиолокационной станции. Его вес может превышать 10 000 кг. В нем размещаются двигатели и контактные кольца, которые вращают антенну, часто совершая несколько оборотов в минуту. Это создает постоянную динамическую нагрузку на башню.

2. · Антенна (параболический рефлектор): Тарелка, которая фокусирует радиоволны. Она улавливает ветер, как парус, и добавляет значительную сосредоточенную массу на самой вершине башни.

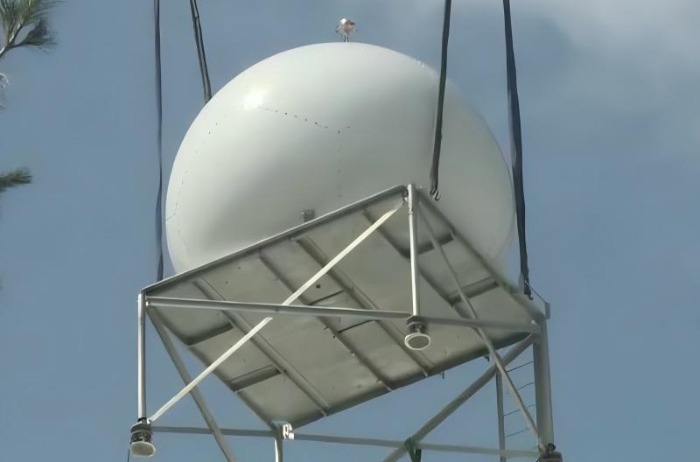

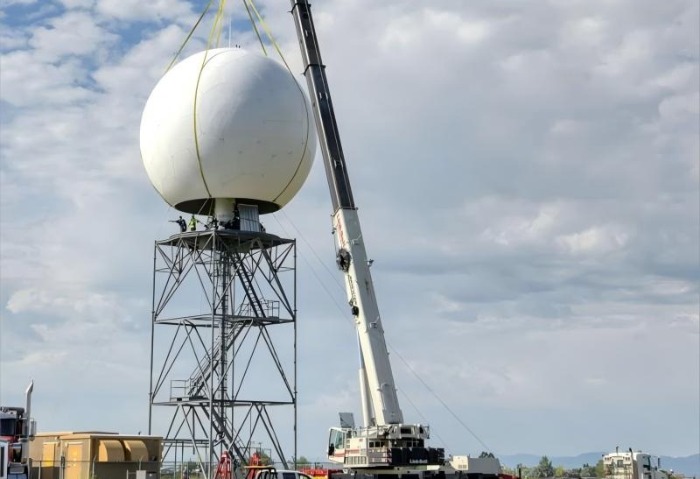

3. · Обтекатель антенны (радом): Всепогодный радиопрозрачный купол (часто диаметром от 11 до 12 метров), который защищает антенну от ветра, льда и дождя. Сам по себе стандартный обтекатель может весить от 3500 до 4200 кг и создает огромную площадь поверхности для ветровых нагрузок.

4. · Стальная конструкция: Башня, платформа и фундамент. Она должна передавать на землю огромные опрокидывающие моменты, создаваемые ветровой нагрузкой на радиопрозрачное укрытие (обтекатель).

4.3 Почему для радаров требуются специализированные опоры

Если установить радар на стандартную телекоммуникационную башню, он, скорее всего, не будет соответствовать своим рабочим характеристикам. Вот почему:

1. Требование жесткости (Вибрация)
Каждая конструкция имеет собственную частоту — скорость, с которой она естественным образом стремится раскачиваться или вибрировать. Если антенна радара вращается с частотой, совпадающей с собственной частотой башни, возникает резонанс. Башня начнет бесконтрольно раскачиваться, усиливая движение.
Даже без резонанса гибкая башня вносит фазовые ошибки. Радар излучает волну и ожидает возвращения эхо-сигнала в определенную точку. Если башня вибрирует, антенна смещается между передачей и приемом, искажая изображение.

2. Строгие ограничения на отклонения
Когда ветер ударяет по обтекателю, башня наклоняется. Если телекоммуникационная башня может допускать отклонение в верхней части на несколько градусов, то радарная — нет. Отклонение всего на 0,075 градуса может привести к недопустимым ошибкам наведения. Башня должна быть исключительно жесткой (обладать высокой собственной точностью), чтобы поддерживать точность прямой видимости.

3. Динамические нагрузки
Телекоммуникационная башня несет статические пассивные антенны. Радарная башня несет массивную вращающуюся машину. Циклическая нагрузка от вращения опорно-поворотного устройства требует расчета стальной конструкции на усталость и динамическое усиление.

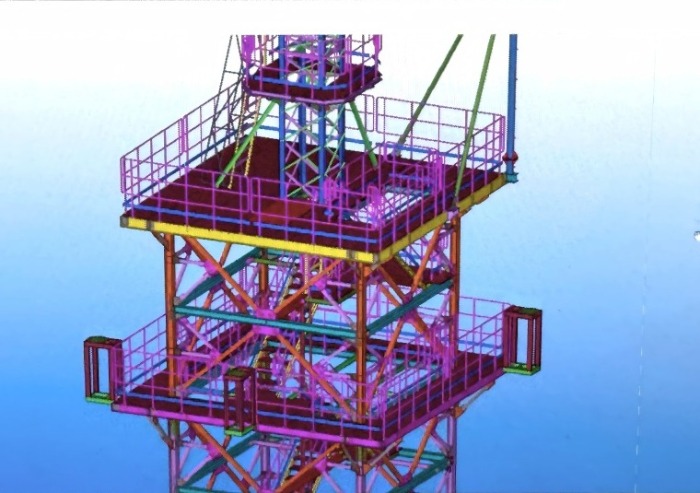

4.4 Ключевые требования к проектированию конструкций

Для удовлетворения этих требований башни поддержки радаров проектируются с учетом конкретных критериев:

1. · Высокая собственная частота: Башня должна иметь собственную частоту, которая безопасно отделена от частоты вращения антенны и ее гармоник. Промышленные стандарты часто требуют собственную частоту ≥ 1 Гц (для метеорологических радаров) или ≥ 3 Гц (для прецизионных радиолокационных систем управления воздушным движением).

2. · Жесткие платформы: Платформы радаров должны быть спроектированы как жесткие диафрагмы. Они имеют мощные диагональные связи для предотвращения локальных деформаций и распределения массивной сосредоточенной нагрузки радарного поста на основные опоры башни.

3. · Усовершенствованная конструкция фундамента: Колоссальный опрокидывающий момент, создаваемый ветровой нагрузкой на обтекатель, требует массивных фундаментов. Типичная радарная башня может потребовать глубокого свайного фундамента (например, 24 сваи диаметром 1,2 м и глубиной 28 м) для противодействия опрокидыванию.

4. · Доступ для обслуживания: Лестницы доступа и страховочные тросы должны быть интегрированы в конструкцию без создания локальной гибкости, которая могла бы снизить собственную частоту башни.

4.5 Радарная башня против телекоммуникационной башни

5. Пример из практики — Решения Altai Tower для опор радиолокационных станций

Qingdao Altai Tower Co., Ltd. — профессиональный производитель телекоммуникационных вышек, опор линий электропередачи и специализированных опорных конструкций для РЛС, основанный в 2003 году. Инженерная группа компании проектирует радарные вышки в строгом соответствии с динамическими требованиями поддерживаемого радиолокационного оборудования.

Инженерно-производственные мощности:

1. · Стандарты проектирования: ANSI/TIA-222-H/F/G, GB 50135 и индивидуальный динамический расчет.

2. · Производственная мощность: 3000 метрических тонн в месяц, что обеспечивает быструю поставку для крупных инфраструктурных проектов.

3. · Точность изготовления: Пробивка и сверление на станках с ЧПУ обеспечивают допуск ±0,5 мм на болтовые отверстия, что критически важно для точной сборки усиленных радарных площадок.

4. · Цинкование: Собственное горячее цинкование по стандарту ASTM A123 обеспечивает срок службы более 30 лет в суровых открытых условиях.

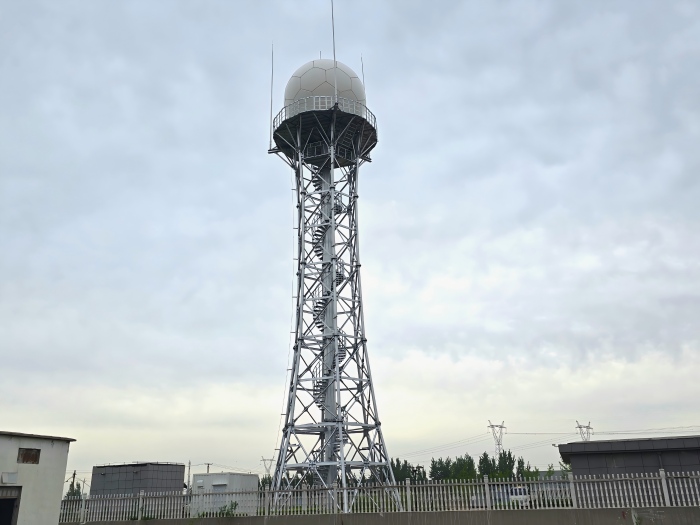

Пример применения: 30-метровая опорная вышка для РЛС
Компания Altai Tower недавно изготовила 30-метровую опорную вышку для радиолокационной станции мониторинга миграции вредителей. Конструкция учитывает специфические требования радиолокационной системы:

• · Решетчатая конфигурация высокой жесткости: Геометрия решетки была оптимизирована для достижения требуемой собственной частоты, гарантируя соблюдение точной наводки вращающейся антенны РЛС.

• · Диафрагменные площадки: Монтажная платформа радара была укреплена мощными поперечными связями и integrated в конструкцию опорной ноги, чтобы выдерживать сосредоточенный вес и крутящий момент опорно-поворотного устройства радара.

• · Интегрированный безопасный доступ: Вдоль лестницы была установлена вертикальная тросовая система защиты от падения для обеспечения безопасного доступа при обслуживании без снижения жесткости конструкции.

6. Часто задаваемые вопросы

В1: В чем основное отличие башни для размещения радара от телекоммуникационной башни?

1. О: Основное отличие заключается в жесткости конструкции. Телекоммуникационная башня предназначена для удержания пассивных антенн и допускает умеренное отклонение. Башня под радар предназначена для поддержания строгой точности наведения и низкого уровня вибрации, что требует значительно более высокой собственной частоты и более строгих ограничений по отклонению.

В2: Сколько обычно весит радиолокационное оборудование?

1. О: Полный радиолокационный комплекс, включая вращающееся опорно-поворотное устройство, антенну и радиопрозрачный купол, может весить от 10 000 кг до 15 000 кг. Это значительно тяжелее типичных телекоммуникационных антенных решеток, вес которых составляет 1000–2000 кг.

В3: Почему собственная частота так важна для башни радара?

1. О: Любая конструкция колеблется на определенных собственных частотах. Если частота вращения антенны радара или частота срыва ветровых вихрей совпадает с собственной частотой башни, возникает резонанс. Это вызывает чрезмерную раскачку, которая искажает луч радара и делает данные недостоверными. Башня должна быть спроектирована так, чтобы ее собственная частота находилась значительно выше этих вынуждающих частот.

В4: Могу ли я установить радар на существующую телекоммуникационную башню?

1. О: Как правило, нет. Телекоммуникационные башни не рассчитаны на тяжелые сосредоточенные нагрузки от опорно-поворотного устройства радара или огромную ветровую площадь радиопрозрачного укрытия. Им также не хватает жесткости, необходимой для предотвращения вибрации. Модернизация обычно оказывается непомерно дорогой и технически рискованной.

В5: Какие стандарты применяются при проектировании опорных башен для радаров?

1. О: В дополнение к общим строительным стандартам, таким как ANSI/TIA-222-H (для антенных сооружений), для башен радаров часто требуется динамический анализ на основе требований конкретного производителя радара (например, поддержание собственной частоты ≥ 1 Гц). К специализированным стандартам может относиться GB 51418-2020 (для проектирования радиолокационных станций).

В6: Как радиопрозрачное укрытие влияет на конструкцию башни?

1. О: Обтекатель защищает антенну, но добавляет значительную массу (до 4,2 тонн) и огромную площадь поверхности (более 100 м²) к верхней части башни. Это увеличивает ветровую нагрузку и опрокидывающий момент, требуя более прочного фундамента и более жестких конструктивных элементов.

В7: Как компания Altai Tower обеспечивает точность наведения радара?

1. О: Altai Tower проводит строгий динамический анализ на этапе проектирования, чтобы гарантировать, что собственная частота башни превышает рабочие частоты радара. Платформы спроектированы как жесткие диафрагмы, а производство с ЧПУ гарантирует сборку башни с абсолютной точностью, предотвращая структурные эксцентриситеты, которые могли бы привести к ошибкам наведения.

Заключение

Опорная башня для радара — это больше, чем просто стальная конструкция; это высокотехнологичная динамическая платформа. Сочетая тяжелое активное оборудование радиолокационной системы с исключительно жесткой и точно изготовленной стальной опорной конструкцией, эти башни гарантируют, что сложные электронные глаза нашего современного мира могут работать с абсолютной четкостью. Выбор производителя с доказанным опытом в области динамического структурного анализа и прецизионного изготовления имеет важное значение для успеха любого развертывания радиолокационной системы.
