Индивидуальная настройка производства: адаптация высоты сторожевой вышки, компоновки платформы и грузоподъёмности

Краткий ответ

Современные наблюдательные вышки охраны представляют собой полностью настраиваемые стальные конструкции, разработанные для удовлетворения конкретных требований любых задач безопасности, наблюдения или мониторинга. Высота может быть адаптирована от 6 метров до более чем 50 метров, конфигурации платформ могут включать от 1 до более чем 3 уровней с индивидуальными размерами и способами доступа (лестницы или лестничные марши), а несущая способность может быть рассчитана для поддержки от 300 кг до более чем 3 000 кг оборудования и персонала. Горячее цинкование по стандарту ASTM A123 с цинковым покрытием толщиной 85–100 мкм обеспечивает этим вышкам от 30 до 50 лет эксплуатации без обслуживания в суровых условиях — от прибрежных портов до промышленных объектов и удалённых пограничных постов.

Основные выводы

1. Высота полностью настраивается: Вышки могут проектироваться высотой от 6 м до более чем 50 м, а модульные конструкции позволяют регулировать высоту на месте установки

2. Конфигурации платформ определяются назначением: Одноуровневые смотровые площадки для базового наблюдения, многоуровневые платформы для многоуровневого мониторинга и индивидуальные кабины для защиты персонала

3. Несущая способность масштабируется в соответствии с требованиями задачи: От 300 кг для лёгких камерных систем до более чем 3 000 кг для интегрированных комплексов наблюдения с персоналом

4. Горячее цинкование обеспечивает долговечность: Покрытие, соответствующее ASTM A123 (85–100 мкм), обеспечивает защиту от коррозии на 30–50 лет

5. Модульная конструкция обеспечивает быстрое развертывание: Сборные компоненты поставляются в компактных упаковках и собираются на месте с помощью болтовых соединений

6. Стандарты проектирования обеспечивают конструктивную целостность: Вышки соответствуют стандартам сварки TIA-222-H/F/G, AWS D1.1 и спецификациям болтов ISO 898-1/-2

1. Понимание возможностей индивидуальной настройки

Не существует двух одинаковых задач безопасности или наблюдения. Пограничный объект требует иных характеристик, чем вышка по периметру тюрьмы, платформа портовой безопасности или пост наблюдения за лесными пожарами. Именно поэтому индивидуальная настройка — это не дополнительная опция, а отправная точка для любого проекта наблюдательной вышки.

Производители, предлагающие услуги OEM (производитель оригинального оборудования) напрямую работают с клиентами для проектирования вышек, соответствующих их конкретным эксплуатационным требованиям, условиям площадки и бюджетным ограничениям. Три основных настраиваемых параметра — высота, конфигурация платформы и несущая способность — взаимозависимы и каждый требует тщательного инженерного анализа.

2. Настройка высоты: достижение оптимальной точки обзора

Диапазон

Наблюдательные вышки могут проектироваться в широком диапазоне высот:

1. 6–12 метров: Небольшие промышленные объекты, безопасность мероприятий, мониторинг строительства

2. 15–25 метров: Объекты среднего размера, периметры тюрем, подстанции

3. 25–50 метров: Крупные порты, военные объекты, наблюдение за обширными территориями

4. 50+ метров: Специализированные приложения для вещательного вещания или мониторинга на больших расстояниях

Инженерные аспекты

Высота — это не просто вопрос увеличения высоты башни. По мере увеличения высоты ветровая нагрузка, структурная деформация и требования к фундаменту изменяются нелинейно. Хорошо спроектированный процесс индивидуальной настройки учитывает:

1. Скорости ветра, характерные для конкретного участка: Конструкции учитывают эксплуатационные ветровые нагрузки и предельные скорости ветра

2. Ограничения по деформации: Башни сохраняют деформацию в пределах 0,5–1,0 градуса при эксплуатационных скоростях ветра для обеспечения стабильности платформы

3. Проектирование фундамента: Высота напрямую влияет на глубину фундамента и требования к армированию

Преимущества модульной конструкции

Модульные конструкции позволяют регулировать высоту без фундаментальных изменений в принципах проектирования. Компоненты поставляются секциями и собираются на месте, что обеспечивает:

• Индивидуальные высоты со стандартными компонентами

• Будущие изменения высоты по мере изменения потребностей

• Эффективную упаковку и снижение затрат на транспортировку

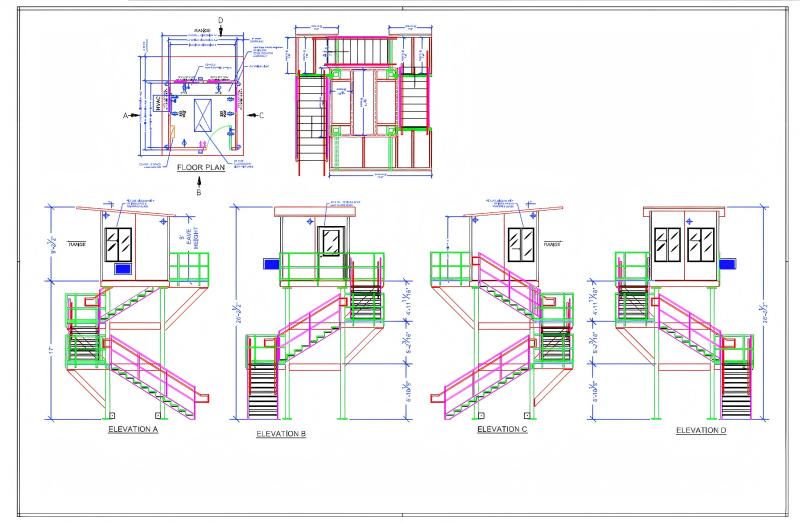

3. Компоновка платформы: проектирование смотровой площадки

Количество и конфигурация платформ

Наблюдательные башни могут иметь следующие конфигурации:

1. Одна платформа: Базовое наблюдение или установка камер

2. Многоуровневые платформы:Многоуровневый мониторинг с отдельными уровнями для оборудования, персонала и командных функций

3. Закрытые кабины: Защищенные от погодных условий наблюдательные помещения с отоплением, охлаждением и баллистической защитой

4. Индивидуальный доступ: Лестницы для быстрого подъема или ступенчатые лестницы для частого перемещения персонала

Размеры платформы

Размер платформы должен обеспечивать размещение как оборудования, так и персонала:

1. Стандартные габариты: От 4' × 4' (примерно 1,2 м × 1,2 м) до 18' × 18' (5,5 м × 5,5 м)

2. Индивидуальные размеры: Доступны для более крупных комплексов оборудования или нескольких сотрудников

3. Решетчатый настил с расчетной нагрузкой: Платформы обычно используют сетчатый решетчатый настил с несущей способностью до 40 кН/м²

Конфигурации для конкретных применений

4. Грузоподъемность: соответствие конструкции задаче

Что означает «грузоподъемность»

Грузоподъемность включает все, что должна выдерживать вышка:

1. Вес персонала:Обычно 6–10 человек

2. Вес оборудования:Камеры, радары, антенны связи, освещение

3. Экологические нагрузки:Ветер, лед, накопление снега

4. Динамические нагрузки:Перемещение персонала, вибрация от оборудования

Типичные диапазоны грузоподъемности

Усиление конструкции

Для экстремальных погодных условий или больших нагрузок от оборудования вышки могут быть усилены с помощью:

1. Дополнительные раскосы:Повышенная ветровая и сейсмическая устойчивость

2. Более толстые стальные секции:Более высокая несущая способность

3. Усиленные фундаменты:Более глубокие опоры или увеличенные размеры основания

5. Материалы и защита: основа долговечности

Марки стали

Наблюдательные башни обычно изготавливаются из:

• Q235B/A36:Стандартная конструкционная сталь с пределом текучести ≥235 МПа

• Q345B/A572 Gr50:Высокопрочная низколегированная сталь для сложных условий применения

• S355JR/S355J0/S355J2:Европейские аналоги с различной ударной вязкостью при разных температурах

Горячее цинкование методом погружения (ASTM A123)

Система защиты от коррозии имеет решающее значение для башен, подверженных воздействию погодных условий, соляного тумана и промышленных загрязнителей. Горячее цинкование методом погружения по ASTM A123 обеспечивает:

• Цинковое покрытие толщиной 85–100 мкм

• Срок службы 30–50 летбез технического обслуживания

• Катодная защита:Цинк жертвенно защищает сталь даже при наличии царапин

• Полное покрытие:Защищены внутренние и внешние поверхности

Стандарты крепежных элементов

Болты, гайки и шайбы соответствуют международным стандартам:

1. Болты:ISO 898-1, класс 4.8, 6.8 или 8.8

2. Гайки:ISO 898-2

3. Шайбы:ISO 6507-1

6. Стандарты проектирования и обеспечение качества

Стандарты проектирования конструкций

Наблюдательные башни проектируются в соответствии со строгими отраслевыми стандартами:

1. TIA-222-H/F/G:Стандарт конструкций для опор антенных систем

2. AWS D1.1:Стандарт сварки

3. ISO 1461 или ASTM A123:Стандарт цинкования

4. ISO 9001:2008: Сертификация системы менеджмента качества

Контроль качества и испытания

Производители проводят комплексные испытания для подтверждения качества:

• Испытание на растяжение: Проверяет прочность материала

• Анализ элементов: Подтверждает химический состав

• Испытание на ударную вязкость (Шарпи): Проверяет ударную вязкость при температуре

• Холодная гибка: Подтверждает пластичность

• Испытание Приса: Проверяет равномерность оцинковки

• Испытание молотком: Проверяет адгезию покрытия

7. Практическое применение индивидуализации: решения Qingdao Altai Tower

Qingdao Altai Tower Co., Ltd. является профессиональным производителем телекоммуникационных башен, энергетических опор и аксессуаров для башен. Компания имеет сертификаты ISO9001, ISO14001 и ISO45001 и получила 23 международных патента. С продукцией, экспортируемой в более чем 100 стран и регионов— включая Соединенные Штаты, страны Ближнего Востока и Европу — компания зарекомендовала себя благодаря высокому качеству и возможностям индивидуальной настройки.

Обзор линейки продукции

Производственные возможности

• Производственная мощность: 2 000–3 000 метрических тонн в месяц

• Срок выполнения заказа: 30 дней после оплаты

• Упаковка: Морская упаковка с оцинкованной обвязкой

• Цвет: Настраивается в соответствии с требованиями клиента

• Доставка: Из порта Циндао или назначенных портов

Почему стоит выбрать Altai Tower?

1. Собственный цех горячего цинкования с итальянским оборудованием, строго соответствующий стандарту ASTM A123

2. Сертификаты ISO, CE и другие международные сертификаты

3. 23 международных патента демонстрирующих инновационность

4. Модульная конструкция обеспечивающая эффективную упаковку и быстрое развертывание

5. Индивидуальная настройка на каждом уровне: высота, платформа, нагрузка, цвет, отделка

8. Матрица выбора применения

Часто задаваемые вопросы

В1: Каков типичный срок изготовления индивидуальной наблюдательной вышки?

1. О: Индивидуальные наблюдательные вышки обычно отправляются в течение 30 дней после оплаты. Производственные мощности составляют от 2 000 до 3 000 метрических тонн в месяц, что обеспечивает эффективное производство даже для крупных заказов.

В2: Какова максимальная высота, доступная для индивидуальной смотровой вышки?

1. О: Высота может быть адаптирована от 6 метров до более чем 50 метров. Для специализированных применений возможны вышки высотой более 100 метров, однако они требуют значительно большего объема инженерных работ и работ по устройству фундамента.

В3: Какую грузоподъемность может выдерживать индивидуальная смотровая вышка?

1. О: Грузоподъемность варьируется от 300 кг для легких систем камер до более чем 3 000 кг для мощных комплексов наблюдения с персоналом. Конкретная грузоподъемность зависит от высоты, конфигурации платформы и ветровых условий на объекте.

В4: Какая защита от коррозии предусмотрена?

1. О: Вышки проходят горячее цинкование методом погружения в соответствии со стандартом ASTM A123 с толщиной цинкового покрытия 85–100 мкм. Это обеспечивает от 30 до 50 лет защиты от коррозии без обслуживания в большинстве условий эксплуатации.

В5: Можно ли разобрать и переместить вышку?

1. О: Да. Модульные конструкции с болтовыми соединениями позволяют легко демонтировать и перемещать вышку. Это особенно ценно для временных установок, строительных площадок и систем безопасности на мероприятиях.

В6: Каким стандартам проектирования соответствуют индивидуальные вышки?

1. О: Вышки проектируются в соответствии со структурными стандартами TIA-222-H/F/G, стандартами сварки AWS D1.1 и стандартами цинкования ISO 1461 или ASTM A123.

В7: Могу ли я настроить конфигурацию платформы?

1. О: Да. Варианты платформ включают одноуровневые площадки, многоярусные конфигурации, закрытые кабины и индивидуальные способы доступа (лестницы или лестничные марши). Размер платформы может быть адаптирован от 4' × 4' до 18' × 18' или больше.

В8: Какие марки стали доступны?

1. О: Распространенные марки включают Q235B/A36 (стандартная конструкционная сталь), Q345B/A572 Gr50 (высокопрочная низколегированная сталь) и S355JR/S355J0/S355J2 (европейские аналоги с различной ударной прочностью).

В9: Можно ли покрасить вышку в индивидуальные цвета?

1. О: Да. Варианты обработки поверхности включают горячее цинкование методом погружения или окрашивание, при этом цвет может быть выбран в соответствии с требованиями клиента.

В10: Какие испытания качества проводятся?

1. О: Производители проводят испытания на растяжение, элементный анализ, испытания на ударную прочность (по Шарпи), испытания на холодный изгиб, испытания Приса (равномерность цинкования) и молотковые испытания (адгезия покрытия) для проверки качества.

Заключение

Смотровые охранные вышки не являются стандартными готовыми изделиями — это инженерные решения, адаптированные к конкретным требованиям каждого применения в сфере безопасности, наблюдения или мониторинга. От высоты от 6 до более чем 50 метров до конфигураций платформ, подходящих как для одного наблюдателя, так и для многоуровневых командных центров, и до грузоподъемности, масштабируемой от легких систем камер до мощных интегрированных комплексов наблюдения, современное производство обеспечивает выполнение требований каждой задачи.

Горячее цинкование методом погружения в соответствии с ASTM A123 гарантирует, что эти индивидуально спроектированные конструкции будут служить десятилетиями — от 30 до 50 лет — без обслуживания даже в самых суровых прибрежных, промышленных или удаленных условиях. Благодаря производству с сертификацией ISO, 23 международным патентам и опыту экспорта более чем в 100 стран производители, такие как Qingdao Altai Tower, демонстрируют, что индивидуальная настройка не просто возможна — она стала новым стандартом.

Независимо от того, обеспечиваете ли вы безопасность электростанции, контролируете порт, патрулируете границу или защищаете периметр тюрьмы, правильная вышка — это та, которая разработана с учетом ваших конкретных требований. А благодаря современной модульной конструкции из оцинкованной стали такая вышка может быть спроектирована, изготовлена и доставлена быстрее, чем когда-либо прежде.

Готовы адаптировать свою смотровую вышку для конкретного применения в сфере безопасности? Свяжитесь с инженерной командой Qingdao Altai Tower сегодня для оценки объекта, индивидуального проектирования и подготовки подробного предложения.
