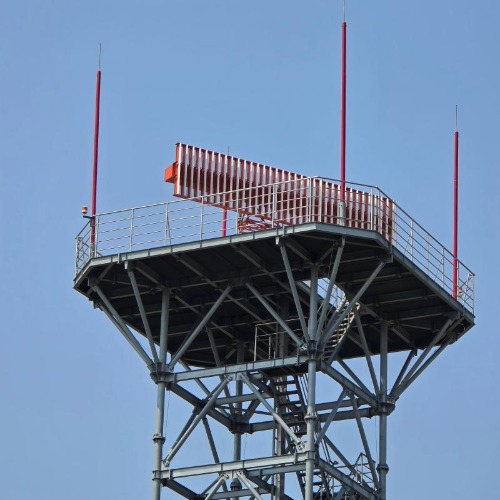

Почему для радиолокационных решетчатых вышек требуются более высокие значения собственной частоты?

В мире критической инфраструктуры немногие сооружения несут столь точную ответственность, как это делает критически важная инфраструктура. опорная башня радара В отличие от телекоммуникационной вышки, основным показателем которой является зона покрытия сигнала, для радиолокационной вышки важнейшим показателем эффективности является точность передачи данных. Четкость метеорологического изображения, точность сканирования диспетчерской вышки или разрешение изображения, полученного в ходе военной разведки, могут быть напрямую снижены даже незначительной вибрацией стали, удерживающей антенну. Именно поэтому философия проектирования решетчатых радиолокационных вышек решительно смещается от простой прочности к первостепенной жесткости, с непреклонным акцентом на достижение высокой собственной частоты. Этот параметр — не просто еще одна строка в технической спецификации; это фундаментальный барьер, предотвращающий искажение электромагнитных характеристик из-за динамики конструкции.

В этом блоге рассматривается важнейшая взаимосвязь между динамикой башни и функционированием радара, объясняется, почему высокая собственная частота является незаменимым критерием целостности радиолокационной башни.

Основная проблема: когда структура мешает восприятию сигнала.

Радиолокационная система работает за счет излучения точно синхронизированных радиоволн и анализа возвращающихся эхо-сигналов. Направление наведения антенны должно быть известно и стабильно с точностью до долей градуса для точного обнаружения целей. Любое движение антенной платформы, включая едва заметные колебательные движения самой башни, приводит к фазовым ошибкам и неточностям наведения.

Наиболее коварная форма этого движения — резонанс. Каждая конструкция имеет свои собственные частоты, на которых она преимущественно вибрирует, подобно камертону. Если частота вынуждающей функции (например, вихреобразование от ветра, механический дисбаланс от вращающейся антенны или микросейсмическая активность) совпадает с собственной частотой башни, энергия накапливается, что приводит к усилению вибраций. Для радиолокационной башни вынуждающие функции присутствуют постоянно. Особенно тревожными факторами являются частота вращения антенны (часто от 0,1 до 0,5 Гц для метеорологических радаров) и частота вихреобразования от ветра, обтекающего башню.

Если первая собственная (основная) частота вышки слишком низкая, существует риск её выравнивания с рабочими или внешними частотами. Эта резонансная связь может вызвать медленную, устойчивую вибрацию антенны, размывая радиолокационное изображение и делая данные ненадежными или бесполезными. Решение заключается в проектировании собственной частоты вышки. частота будет значительно выше, чем доминирующие частоты воздействия. создавая широкий «зазор разделения», который предотвращает энергетическую связь.

Необходимость обеспечения жесткости: собственная частота как прямой показатель.

Собственная частота ( фн fn Прочность конструкции зависит не от её прочности, а от её жёсткости. к к ) и масса ( м м ), регулируемый фундаментальным соотношением:

Это уравнение раскрывает задачу проектирования.

1. Для увеличения собственной частоты необходимо либо увеличить жесткость ( к к ) или уменьшить массу ( м м ).

2. Для тяжелых радиолокационных антенн и обтекателей уменьшение массы часто нецелесообразно. Поэтому основным рычагом является максимизация жесткости конструкции.

Так возник «эталон жесткости». Радиолокационная вышка проектируется не просто для того, чтобы выдерживать вес, но и для того, чтобы с исключительной жесткостью противостоять деформации под динамическими нагрузками. Ее собственная частота становится ключевым показателем эффективности (KPI) этой жесткости.

Проектирование для высоких частот: основы жесткой радиолокационной вышки

Для достижения высоких показателей собственной частоты колебаний необходим комплексный подход к проектированию, ориентированный на жесткость на каждом уровне:

1. Выбор материала и сечения: Основа жесткости

1. · Высокопрочная сталь: Использование стали с более высоким пределом текучести (например, Q345B/Q355 или ASTM A572 Gr. 50 по сравнению с Q235) позволяет использовать более эффективные и компактные поперечные сечения. Хотя преимуществом является повышение прочности, результирующий момент инерции ( я я ) элементов конструкции напрямую повышает общую жесткость.

2. • Оптимизированный подбор размеров элементов: Размеры опор и ключевых элементов жесткости определяются с учетом не только напряжения, но и прогиба. Это часто приводит к созданию более прочных уголков или труб, чем в конструкции коммуникационной вышки, соответствующей минимальным нормативным требованиям.

2. Оптимизация конструктивной формы: геометрия — это судьба.

Увеличение ширины основания: Самый эффективный способ повысить общую жесткость и собственную частоту колебаний — это расширить основание башни. Это значительно увеличивает плечо момента, необходимого для сопротивления опрокидыванию, и уменьшает боковое отклонение под нагрузкой.

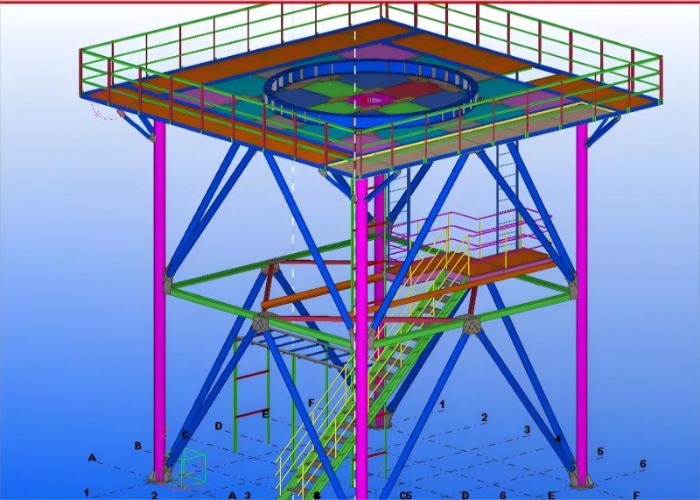

1. • Эффективная конфигурация креплений: Для минимизации деформации панелей используются плотные треугольные схемы крепления (например, К-образные или Х-образные). Такая конструкция обеспечивает прямые пути передачи нагрузки и позволяет конструкции действовать как единая жесткая ферма, а не как набор гибких рам.
2. • Коэффициент конусности: Грамотно выверенное сужение от широкого основания к более узкой вершине оптимизирует распределение материала, повышая жесткость и одновременно контролируя вес.

3. Жесткость соединения: самая слабая сторона.

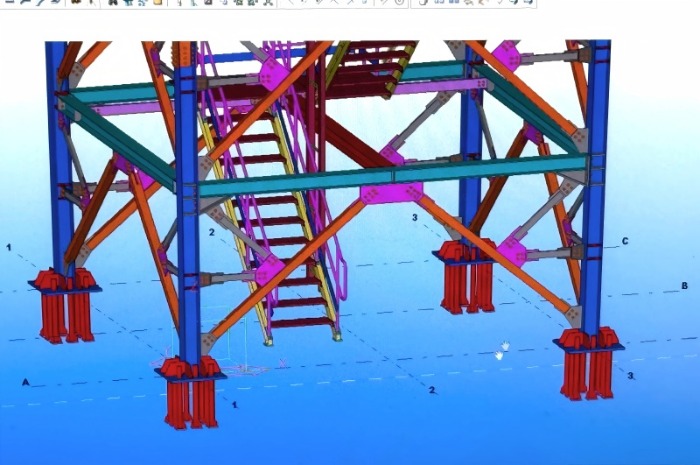

1. • Усиленные, устойчивые к изгибающим моментам соединения: В критически важных соединениях, особенно в местах сопряжения с антенной платформой и основными узлами опор, используются усиливающие пластины для предотвращения локальной гибкости. Цель состоит в том, чтобы по возможности приближаться к условиям «закрепленных концов», а не к условиям «шарнирного» соединения.

2. • Предварительно натянутые болты: Высокопрочные болты устанавливаются с калиброванным предварительным натяжением для обеспечения фрикционного сцепления, минимизирующего проскальзывание и люфт, которые являются источниками нелинейной жесткости и демпфирования.

Процесс спецификации и верификации

В проекте радиолокационной вышки собственная частота не является проверкой после расчетов; это нормативное требование к проектированию.

1. • Целевые характеристики: Производитель радаров или конечный пользователь обычно указывает минимальную первую собственную частоту (например, 1,0 Гц, 1,5 Гц или выше), часто с требованием, чтобы она оставалась выше частоты вращения антенны и ее гармоник с достаточным запасом (например, запас в 150% для обеспечения разделения).

2.

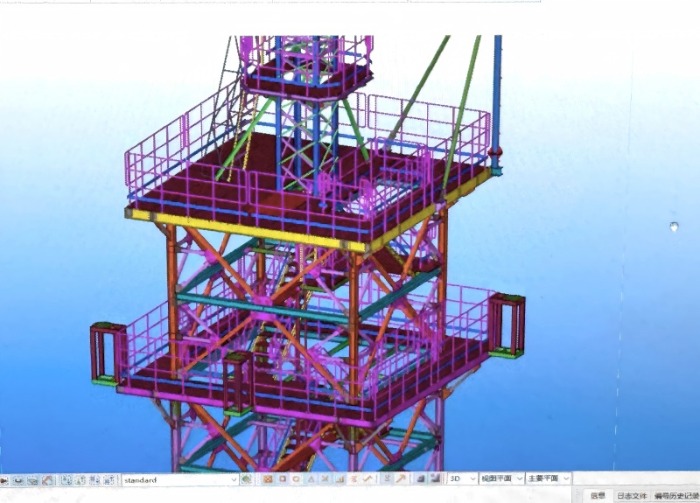

1. • Расширенный динамический анализ: Инженеры используют программное обеспечение для конечно-элементного анализа (FEA) для создания подробной модальной модели башни, включая массу и жесткость антенны и обтекателя. Этот анализ позволяет прогнозировать формы колебаний и частоты конструкции.

2. • Итерация проектирования: Первоначальная конструкция итеративно дорабатывается — увеличиваются размеры элементов, корректируются распорки, расширяется основание — до тех пор, пока результаты конечно-элементного анализа не достигнут или не превысят заданный целевой показатель частоты.

3. • Валидация: Для наиболее ответственных применений конструкция может быть подтверждена испытаниями в аэродинамической трубе или детальным анализом взаимодействия грунта и конструкции.

Заключение: Непреложный критерий.

В случае коммуникационных вышек часто доминируют вопросы пропускной способности и высоты. В случае радиолокационных решетчатых вышек обсуждение начинается и заканчивается вопросом жесткости, определяемой собственной частотой. Данная спецификация является прямым инженерным воплощением требования «нулевого влияния» со стороны несущей конструкции. Это эталон, который заставляет конструкции быть более прочными, более жесткими и более устойчивыми к динамическим силам, стремящимся вызвать вибрацию.

Инвестиции в конструкцию, отвечающую высоким требованиям к собственной частоте, — это инвестиции в целостность самих радиолокационных данных. Это гарантирует, что башня будет действовать как бесшумный, неподвижный фундамент для высокоточного измерения — истинный эталон производительности в сочетании строительной и системной инженерии.
