Мобильная сотовая связь (COW): Полное руководство по быстрому развертыванию вышек для ликвидации последствий стихийных бедствий и чрезвычайных ситуаций.

В современном обществе сотовая связь стала столь же необходимой, как электричество и вода. Когда связь прерывается — будь то из-за урагана, землетрясения или внезапного скачка спроса в связи с крупным событием — последствия немедленны и серьезны: задержка реагирования на чрезвычайные ситуации, застрявшие мирные жители и упущенные возможности для бизнеса. И тут на помощь приходит... Мобильная сотовая связь (COW) : автономная, устанавливаемая на прицепе мобильная базовая станция сотовой связи, разработанная для восстановления и увеличения пропускной способности сети в течение нескольких часов, а не месяцев. Это руководство предоставляет профессиональный технический обзор систем COW, их инженерных принципов, вопросов развертывания и экономики жизненного цикла для инженеров телекоммуникаций, специалистов по планированию сетей и координаторов реагирования на чрезвычайные ситуации.

Техническое описание и основная архитектура

COW — это портативная базовая станция сотовой связи, устанавливаемая на прицепе или шасси большегрузного автомобиля, предназначенная для обеспечения временного покрытия 4G и 5G в местах, где постоянная инфраструктура недоступна, неисправна или недостаточна. Современные системы объединяют шесть основных подсистем:

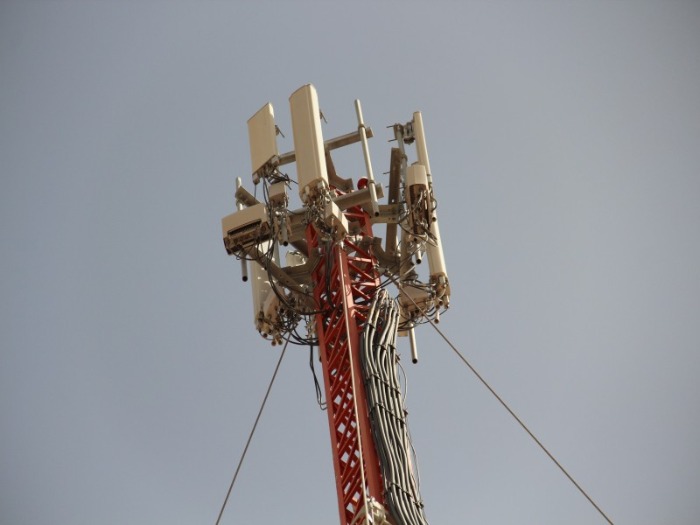

1. • Антенные и радиосистемы: Множество направленных антенн с высоким коэффициентом усиления, всенаправленных или секторных, для одновременной передачи и приема сотовых сигналов в нескольких частотных диапазонах. Они поддерживают технологии GSM, CDMA, LTE и 5G, а многодиапазонная совместимость обеспечивает бесшовную интеграцию с существующими базовыми сетями.

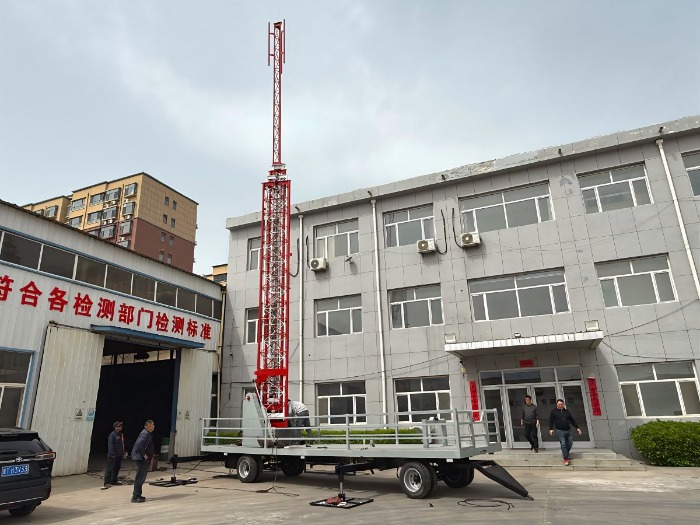

2. • Телескопическая мачта: Центральным элементом системы COW является многоступенчатая телескопическая башня, изготовленная из высокопрочной стали или алюминиевых сплавов, которая поднимает антенны для оптимальной геометрии покрытия. Высота обычно составляет от 8 до 40 метров. В качественных системах время подъема до полного выдвижения составляет 20–30 минут.
3. • Подключение к магистральной сети: Устройства COW подключаются к основной сети через оптоволокно, микроволновые каналы связи или спутниковую связь — или их комбинацию. Например, телекоммуникационное управление штата Новый Южный Уэльс использует Starlink и OneWeb для автономной работы в случае сбоев в работе фиксированных сетей.
4. • Электропитание и управление: Встроенные генераторы (обычно от 5 до 60 кВт) обеспечивают основное электропитание, а системы резервного питания от батарей гарантируют бесперебойную работу во время заправки. Солнечные и гибридные системы обеспечивают увеличенную продолжительность работы в удаленных районах.
5. • Охрана окружающей среды: Влагозащищенные корпуса со степенью защиты IP55 и выше защищают чувствительную электронику от пыли, влаги и экстремальных температур. Двойная система кондиционирования воздуха и активное управление температурным режимом обеспечивают надежную работу в диапазоне температур от -40°C до +55°C.
6. Управление и мониторинг: Системы удаленной телеметрии обеспечивают мониторинг производительности в режиме реального времени, отслеживание уровня топлива, определение местоположения по GPS, автоматическое переключение на резервный сервер и возможности удаленной диагностики для заблаговременного решения проблем до отправки в путь.

Быстрое развертывание как стратегическая возможность

Главное преимущество COW (Cost of Warehouse) — скорость развертывания. Для стационарных вышек требуются месяцы на получение разрешений, закладку фундамента и строительство. COW же может быть... Начало работы в течение 30 минут - 8 часов Срок прибытия зависит от размера и сложности. Некоторые специализированные подразделения, такие как... Компактное быстроразвертываемое решение (CRD) Установка мини-коров занимает менее 15 минут.

Последовательность развертывания соответствует структурированной инженерной процедуре: прицеп устанавливается на ровной поверхности с твердым основанием; гидравлические опоры выдвигают и выравнивают шасси с помощью систем автоматического выравнивания с лазерным наведением, компенсируя уклоны до 15 градусов Телескопическая мачта наклоняется в вертикальное положение с помощью гидравлических или пневматических цилиндров и выдвигается по секциям с использованием встроенных механизмов фиксации; антенны и RRU устанавливаются после подъема мачты; генератор запускается или подключается к сети электропитания; и система вводится в эксплуатацию через удаленный центр управления сетью.

В конце 2024 года Управление телекоммуникаций штата Новый Южный Уэльс (NSW Telco Authority) ввело в эксплуатацию парк автономных, установленных на прицепах, широкополосных передатчиков. Эти устройства могут быть отправлены в зоны бедствия в течение нескольких часов, обеспечивая покрытие на площади до 500 метров, а объединение нескольких устройств позволяет расширить зону покрытия. Бывший тропический циклон Альфред В марте 2025 года, когда произошли масштабные отключения электроэнергии на севере Нового Южного Уэльса, Управление телекоммуникаций Нового Южного Уэльса направило сотрудников службы экстренной помощи в эвакуационные центры в Кингсклиффе, Мурвиллумбе и Оушен-Шорс. Жители могли пользоваться бесплатным Wi-Fi, чтобы связаться с родственниками, получить информацию о чрезвычайных ситуациях и позвонить по номеру 000, когда мобильная связь была недоступна.

После катастрофического обрушения дороги возле больницы Ваджира в Бангкоке в сентябре 2025 года компания True Corporation развернула три устройства COW для усиления покрытия 5G/4G, обеспечив бесперебойную связь для пациентов, их родственников и спасательных команд. Во время сильного наводнения в Хатъяе в ноябре 2025 года тот же оператор развернул устройства COW в эвакуационных пунктах и больницах в рамках скоординированного межсекторального реагирования на стихийное бедствие.

Для самых сложных задач требуются сверхпрочные инженерные решения. 40-метровая система COW — с 5–6 телескопическими секциями, общей массой 25–35 тонн и возможностью транспортировки грузовыми автомобилями класса 8 — обеспечивает восстановление 95% покрытия сразу после сильного землетрясения, как это было продемонстрировано после землетрясения в Марокко в 2023 году.

Многосценарные приложения

1. • Восстановление после стихийных бедствий и реагирование на чрезвычайные ситуации: Основное и наиболее важное применение. Автономные, устанавливаемые на прицепах устройства служат независимыми узлами связи, работающими от сети переменного тока, солнечной энергии или резервных генераторов, обеспечивая круглосуточную надежность в сложных условиях.

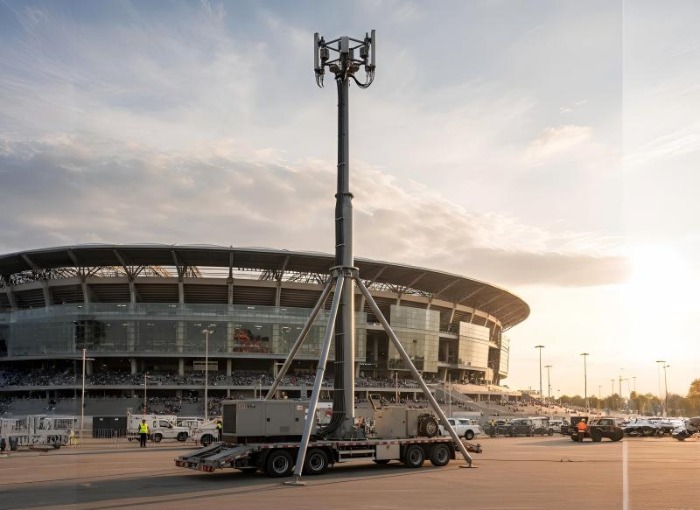

2. • Мероприятия с большим количеством участников: Для крупных концертов, спортивных мероприятий или выставок требуется временное увеличение пропускной способности сети. Во время инаугурации Обамы в 2009 году 26 вышек COW обработали 2 миллиона звонков, увеличив пропускную способность сети на 30% в Вашингтоне.
3. • Сетевое соединение: Системы централизованного обслуживания обеспечивают непрерывность предоставления услуг во время строительства, модернизации или ремонта постоянных объектов. Мобильный модуль может быть временно развернут для замены существующей вышки на время проведения работ по модернизации.
4. • Военные и тактические операции: Бомбардировщики с защитой от электромагнитных импульсов (ЭМИ) обеспечивают безопасность сетей 5G/4G в отдаленных или труднодоступных районах. Для тактического применения доступны электроника, устойчивая к ЭМИ, и настраиваемые маскировочные оболочки, поглощающие радиолокационные сигналы.
5. • Охват сельских и отдаленных районов: В развивающихся регионах, где продолжается расширение сети, центры обработки данных обеспечивают быстрое развертывание покрытия, расширяя возможности для недостаточно обеспеченных услугами населения, пока не будет создана постоянная инфраструктура.

Энергетические системы и автономия

Эффективность системы COW напрямую зависит от её силовой установки. Типичные конфигурации включают в себя:

1. Встроенный дизель-генератор: Основной источник питания, как правило, имеет мощность от 5 до 60 кВт в зависимости от конфигурации. 40-метровый тяжелый бортовой электропоезд использует генератор мощностью 45–60 кВА с топливным баком объемом 800–1200 литров.

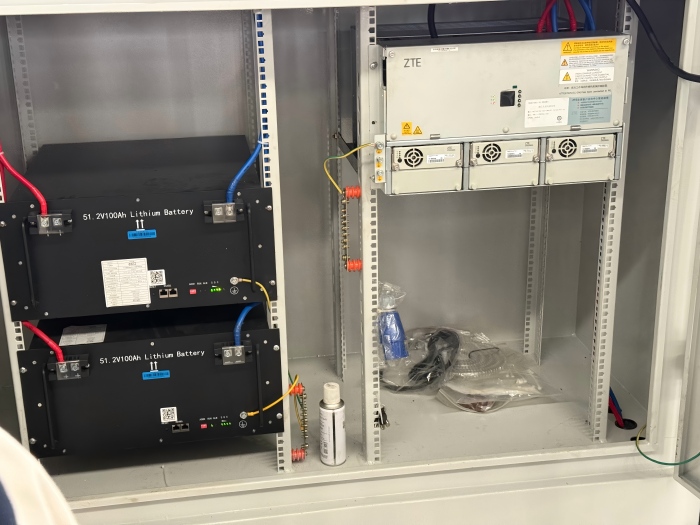

2. Резервный источник питания: Аккумуляторные батареи постоянного тока напряжением 48 В обеспечивают непрерывную работу во время циклического включения/выключения генератора или кратковременных отключений, обеспечивая 12–24 часа автономной работы только от батареи.

3. Солнечные гибридные системы: Солнечные панели увеличивают срок службы в условиях солнечного климата, снижая расход топлива и интервалы технического обслуживания. Компания Enerwhere из Дубая внедряет гибридные решения, сочетающие солнечные электростанции с дизельными генераторами, мониторинг которых осуществляется круглосуточно с помощью облачных платформ удаленного управления.

Ключевые факторы, влияющие на проектирование системы, включают в себя общую нагрузку (антенны, радиосвязь, система климат-контроля), требуемое время работы (зависит от мощности генератора и емкости топливных баков), логистику заправки (особенно критична в отдаленных зонах стихийных бедствий) и условия окружающей среды (экстремальная жара снижает эффективность генератора и емкость аккумуляторов).

Строительная инженерия и выбор материалов

Тяжелые прицепы-платформы изготавливаются из высокопрочной низколегированной стали (HSLA), такой как Q355B или ASTM A572 Gr. 50, выбранной для оптимального соотношения прочности и веса. Конструкция соответствует стандартам ANSI/TIA-222 по целостности опор, а прицепы должны отвечать требованиям DOT/ECE по безопасности дорожного движения.

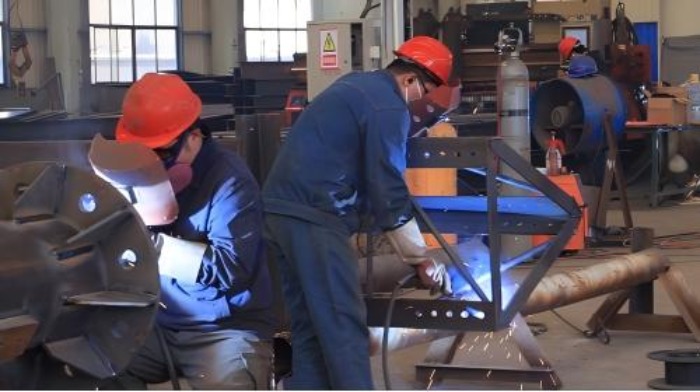

Все стальные компоненты подвергаются горячему цинкованию в соответствии со стандартом ASTM A123, что обеспечивает цинковое покрытие толщиной ≥85 мкм и гарантирует защиту от коррозии на 20–30 лет — это крайне важно для изделий, подверженных воздействию дорожной соли, прибрежной среды и экстремальных погодных условий.

Система мачт рассчитана как на эксплуатационные ветровые нагрузки до 90 км/ч в полностью выдвинутом состоянии, так и на ветровые нагрузки, выдерживающие эксплуатацию, до 160 км/ч в сложенном состоянии. Четыре гидравлических выносных опоры обеспечивают стабилизирующий пролет до 6 метров, распределяя давление на грунт до уровня менее 15 фунтов на квадратный дюйм с помощью стабилизирующих подушек площадью 1 м².

Грузоподъемность антенн и радиооборудования варьируется от 150 кг для компактных устройств до 800 кг для устройств класса 40 метров, поддерживая до 12 секторных антенн, 4–8 микроволновых параболических антенн и 3–4 RRU или устройства 5G mMIMO.

Анализ затрат на протяжении всего жизненного цикла

Понимание общей стоимости владения имеет важное значение для операторов, оценивающих целесообразность приобретения объектов COW.

1. • Капитальные затраты (CAPEX): Стоимость покупки варьируется от 50 000 до 150 000 за полностью оборудованный COW. Возможны варианты лизинга, краткосрочная аренда обеспечивает гибкость развертывания без долгосрочных капитальных вложений.
2. • Операционные расходы (ОПРС): Расход топлива — самая большая переменная статья расходов — значительно варьируется в зависимости от размера генератора и требуемого времени работы. Мощные агрегаты могут потреблять значительное количество топлива за 24 часа работы. Затраты на техническое обслуживание генераторов, гидравлических систем и прицепов обычно составляют 15–20% от фиксированных затрат на техническое обслуживание инфраструктуры из-за меньшего количества часов эксплуатации.
3. · Транспорт и логистика: Стоимость развертывания зависит от расстояния до места и любых необходимых разрешений на перевозку негабаритных грузов. Для буксировки 40-метрового груза требуется полуприцеп класса 8.
4. • Ежегодное управление автопарком: Профессиональные услуги по управлению автопарком, такие как круглосуточный мониторинг сети, удаленная диагностика, плановое техническое обслуживание и интеграция с протоколами управления чрезвычайными ситуациями — как это реализовано в автопарке Управления телекоммуникаций штата Новый Южный Уэльс — увеличивают операционные расходы, но обеспечивают готовность и снижают затраты на реагирование на чрезвычайные ситуации в долгосрочной перспективе.
5. · Сравнение с постоянными башнями: Строительство стационарной базовой станции обычно обходится в 250 000 долларов и более, плюс текущие расходы на аренду площадки и техническое обслуживание. Для краткосрочных развертываний (от нескольких недель до нескольких месяцев) мобильные базовые станции предлагают существенное преимущество с точки зрения капитальных затрат. Однако для долгосрочных (многолетних) временных нужд стоимость покупки мобильной базовой станции плюс совокупные затраты на топливо и техническое обслуживание могут приблизиться к стоимости стационарного решения.

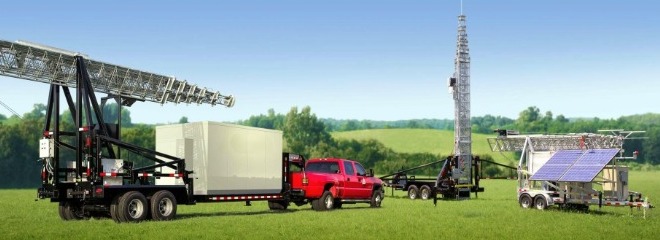

Варианты конструкции и специализированные конфигурации

1. Сверхпрочная COW (стандартная): Установлена на одобренном Министерством транспорта США прицепе с внутренним кондиционируемым отсеком для оборудования, в котором размещаются многочисленные радиостойки. Оснащена встроенным мощным дизельным генератором и гидравлической системой стабилизации. Высота антенны: 15–30 метров. Идеально подходит для фестивалей, спортивных мероприятий и организации сетевого моста.
2. Мини-COW/Компактное быстроразвертываемое решение (CRD): Компактные размеры, возможность буксировки стандартным пикапом. Оснащена легкой мачтой с пневматической или ручной лебедкой. Высота антенны: 10–18 метров. Установка: менее 15 минут. Идеально подходит для ликвидации последствий стихийных бедствий и увеличения плотности сотовой связи.

3. ---



4. ---

5. Мобильная связь на легком грузовике (COLT): Полностью автономная установка, смонтированная на грузовике, с двумя выдвижными мачтами, микроволновой антенной, аварийным генератором и небольшим офисом. Цена: около 500 000 долларов. Высокая мобильность, но более высокие капитальные затраты.
6. Конфигурации спутникового трейлера: Для операций в районах с отсутствием волоконно-оптической или микроволновой инфраструктуры используются установки со спутниковыми антеннами диаметром 2,5 метра, обеспечивающие выделенную спутниковую связь. Эти системы применяются для боевой связи и обеспечения максимально глубокого покрытия.
7. Flying COW® (Cell on Wings): устанавливаемые на дроны базовые станции 5G, развертываемые с воздуха и обеспечивающие покрытие там, где доступ с земли невозможен. Компания AT&T представила первую Flying COW 5G в 2022 году, работающую как базовая станция на базе дрона.

Рамки безопасности и соответствия требованиям

Деятельность COW должна соответствовать нормам строительной безопасности, правилам дорожного транспорта и правилам защиты от падения.

1. · ANSI/ASSE A10.48 Устанавливает критерии безопасности при строительстве, сносе, модификации и техническом обслуживании коммуникационных сооружений. OSHA требует 100% защиты от падения на высоте более 6 футов, предписывая использование вертикальных страховочных систем вместо лестничных ограждений.
2. · TIA-222-H/I Регулирует критерии несущей способности конструкций, поддерживающих антенны, определяя ветровую и ледовую нагрузку в зависимости от местоположения. Стандарты должны соответствовать как минимум требованиям к временным сооружениям, хотя многие операторы устанавливают полные стандарты для постоянных конструкций для аварийных объектов, которые могут столкнуться с экстремальными условиями.
3. · DOT/ECE Требования охватывают освещение прицепа, тормозные системы, ограничения по весу и безопасность сцепного устройства — все это имеет решающее значение для безопасной перевозки грузов по автомагистралям.
4. · IEC 62305 Уровень 1 Защита от молнии является стандартной функцией для мобильных станций, размещенных в открытых местах. Системы включают в себя воздушные терминалы (молниеотводы) на вершине мачты, токоотводы, встроенные в стальную конструкцию, и устройства защиты от перенапряжения (SPD) на всех электрических и информационных линиях, входящих в корпус оборудования.
5. · IP55/IP67 Экологические характеристики гарантируют, что корпуса выдерживают попадание пыли и воздействие струй воды, что крайне важно для работы в условиях дождя, прибрежных брызг и пыльных зон стихийных бедствий.

Определение показателей эффективности и ключевых показателей результативности (KPI)

При оценке технических условий COW опытные инженеры уделяют особое внимание следующим аспектам:

1. • Время развертывания: Продолжительность от 30 минут до 8 часов в зависимости от роста и сложности.

2. · Радиус покрытия: Дальность действия составляет от 500 метров до 5 км, варьируясь в зависимости от высоты антенны и рельефа местности.

3. • Пользовательская вместимость: От сотен до тысяч одновременно работающих пользователей на одно устройство.

4. • Эксплуатационная готовность: Круглосуточная бесперебойная работа с резервным электропитанием и магистральной связью.

5. • Гибкость полезной нагрузки: Грузоподъемность антенны и RRU составляет 150–800 кг.

6. • Устойчивость к воздействию окружающей среды: Диапазон рабочих температур от -40°C до +55°C, рабочая скорость ветра 90 км/ч.

Заключение: Стратегический актив для обеспечения устойчивости сети.

Устройство COW (Community-Outdoor) превратилось из нишевого инструмента для временного обеспечения покрытия в стратегически важный актив для повышения отказоустойчивости сети. По мере расширения сетей 5G на труднодоступные территории и увеличения частоты экстремальных погодных явлений, способность восстанавливать связь в течение нескольких часов, а не дней, станет все более важной функцией.

Для инженеров телекоммуникаций, выбирающих центры обработки данных (ЦОД), при принятии решения необходимо учитывать не только непосредственные потребности в развертывании, но и весь жизненный цикл: запас прочности конструкции для будущих модернизаций, топливную эффективность генераторных систем, совместимость с развивающимися сетями спутниковой связи и работоспособность гидравлических компонентов в условиях удаленного доступа. Лучший ЦОД — это не обязательно самый высокий или самый мощный, а тот, который уравновешивает каждый из этих факторов с конкретными эксплуатационными требованиями предполагаемой миссии — и который останется работоспособным через десять лет.
