Платформы для мониторинга дикой природы: интеграция камер и датчиков в телекоммуникационные вышки.

Глобальная телекоммуникационная инфраструктура включает в себя миллионы вышек — повсеместных, взаимосвязанных и расположенных на стратегически важных высотах. На протяжении десятилетий эти сооружения служили одной цели: размещению антенн для передачи голоса и данных. Сегодня происходит тихая трансформация. Вышки связи переосмысливаются как многоцелевые экологические обсерватории На этой платформе размещены инфракрасные камеры, акустические датчики, орнитологический радар и системы мониторинга окружающей среды, отслеживающие все — от перелетных птиц до лесных пожаров. Это сближение возможностей подключения и охраны природы — получившее название «одна башня, многоцелевое использование» — представляет собой сдвиг парадигмы как в сетевой экономике, так и в науке об окружающей среде.

Невидимый ресурс: почему вышки идеально подходят для мониторинга дикой природы.

Основная задача мониторинга дикой природы заключается в достижении пространственное покрытие без вмешательства человека Традиционные методы — наземные наблюдатели с биноклями, фотоловушки, установленные через случайные промежутки, — трудоемки, ограничены в пространстве и неизбежно являются вторжением в частную жизнь. Животные меняют свое поведение при приближении людей; исследователи не могут находиться везде одновременно.

Вышки связи одновременно решают все три проблемы. Они предлагают:

1. • С возвышенных обзорных точек: Камеры, установленные на вышках на высоте от 15 до 100 метров над землей, видят то, что не видят датчики на уровне земли.

2. · Повсеместное присутствие: В мире насчитывается 12,6 миллиона вышек связи; только в Китае их более 2 миллионов.

3. • Существующая инфраструктура: Бригады по электроснабжению, обеспечению связи, безопасности и техническому обслуживанию уже находятся на своих местах.

4. • Неинвазивное наблюдение: Камеры, установленные на высоте, остаются незамеченными дикими животными, находящимися внизу.

Экономическая логика столь же убедительна. Добавление оборудования для мониторинга к существующей вышке обходится в разы дешевле, чем строительство специализированного наблюдательного пункта. Дополнительные затраты ограничиваются датчиками и установкой; сама платформа — вышка — уже амортизирована.

Комплект датчиков: что интегрируется?

Современные башни экологического мониторинга используют многоуровневую систему технологий, каждая из которых отвечает определенным потребностям в наблюдении.

Оптическая и инфракрасная визуализация

Камеры высокого разрешения и инфракрасные тепловизоры Тепловизионные камеры составляют визуальную основу системы мониторинга с использованием вышек. Они обнаруживают мельчайшие различия в температуре — всего 0,1°C — что позволяет проводить ночное наблюдение за теплокровными животными и, что особенно важно, выявлять нарушителей, занимающихся незаконной охотой. Отдельные тепловизионные камеры могут охватывать радиус до 3 километров, превращая одну вышку в узел наблюдения за обширной территорией. В прибрежных районах высокоразрешающие оптические системы, интегрированные с зум-объективами, позволяют идентифицировать отдельные виды птиц на расстоянии более 1000 метров.

Акустические и биоакустические датчики

Не всех диких животных можно увидеть. В густых лесах, болотистых местах или в ночной среде обитания... акустические датчики становятся основными инструментами обнаружения. Биоакустические системы мониторинга непрерывно записывают окружающие звуки, а алгоритмы искусственного интеллекта идентифицируют видоспецифические крики. Эта технология особенно ценна для учета птиц в туманных или густо заросших растительностью местах обитания, где визуальная идентификация невозможна, а также для оценки популяций амфибий в период размножения, когда вокальная активность достигает пика, и для мониторинга активности летучих мышей с использованием ультразвуковых детекторов, чувствительных к частотам выше человеческого слуха.

Радар наблюдения за птицами и дикими животными

Радиолокационные системы, заимствованные из систем управления воздушным движением и ветроэнергетики, обеспечивают обнаружение и отслеживание в реальном времени Птичий радар способен обнаруживать птиц и летучих мышей на расстоянии от 3 до 8 миль, предоставляя данные о высоте, траектории полета, размере стаи и скорости. Первоначально эта технология была разработана для ВВС США для снижения риска столкновений птиц с самолетами, а впоследствии была адаптирована для размещения ветроэлектростанций и экологических исследований.

Приёмники телеметрии

Автоматизированные сети радиотелеметрии Такие системы, как Motus Wildlife Tracking System, состоят из стационарных приемных станций, которые улавливают сигналы от крошечных радиопередатчиков, прикрепленных к птицам, летучим мышам и даже бабочкам. Эти приемники записывают уникальный идентификатор любого помеченного животного, проходящего в пределах досягаемости — обычно от 9 до 15 километров — создавая карты миграции континентального масштаба путем агрегирования данных с сотен взаимодействующих вышек. Каждая вышка, присоединившаяся к этой сети, становится узлом в глобальной научной инфраструктуре.

Экологические датчики

В дополнение к датчикам, предназначенным для наблюдения за дикой природой, на вышках также размещаются приборы для мониторинг среды обитания : датчики качества воздуха и содержания твердых частиц, зонды влажности почвы (в местах, где основания башен проникают в землю), измерители уровня воды и регистраторы температуры для прилегающих водно-болотных угодий, а также микроклиматические станции, измеряющие скорость ветра, влажность и солнечную радиацию. Эти параметры окружающей среды обеспечивают критически важный контекст — поведение животных бессмысленно без понимания условий, которые им управляют.

Варианты развертывания: от существующих вышек до выделенных платформ.

Стратегии интеграции делятся на три категории, каждая из которых подходит для разных контекстов.

Модернизация действующих коммуникационных вышек

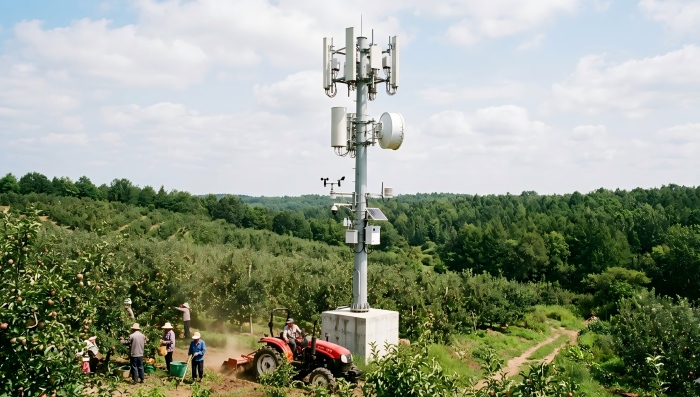

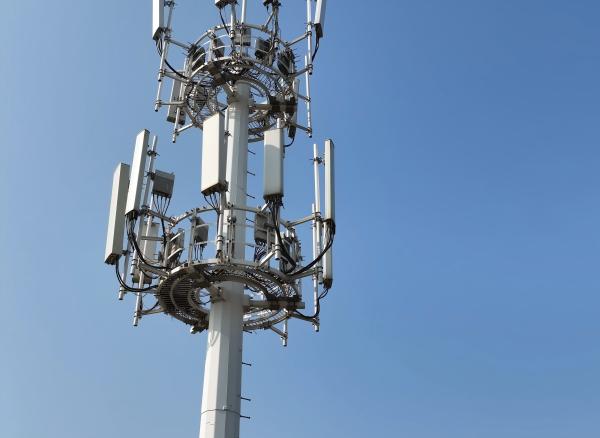

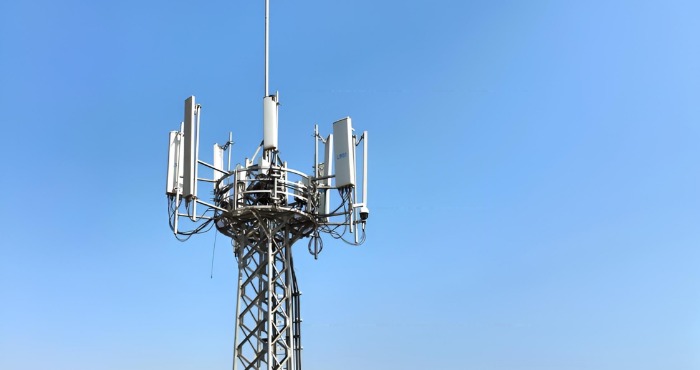

Наиболее экономичный подход. Существующие вышки — будь то решетчатые конструкции или моноопоры — допускают установку дополнительных кронштейнов и точек крепления для камер и датчиков. Электропитание и сетевое подключение уже обеспечены. Этот подход идеально подходит для мониторинга больших площадей на существующих инфраструктурных объектах, а также для проектов, где приоритет отдается быстрому развертыванию, а не индивидуальной настройке.

Китайская индустрия телекоммуникационных вышек впервые применила эту модель в поразительных масштабах. Компания China Tower Corporation модернизировала тысячи своих существующих вышек связи, оснастив их оборудованием для экологического мониторинга, используя свой общенациональный парк оборудования. Только в провинции Цзянсу 242 вышки были преобразованы в «цифровые экологические вышки», осуществляющие мониторинг различных видов, от перелетных птиц до бесперых морских свиней Янцзы.

Специализированные башни-невидимки для защиты чувствительных экосистем

В охраняемых зонах, где отсутствуют существующие вышки или где эстетическое воздействие является первостепенной задачей, специально построенные маскировочные вышки — выполненные в виде искусственных деревьев или интегрированные в существующие конструкции — размещают оборудование для мониторинга, сохраняя при этом визуальную гармонию.

В китайском патенте на полезную модель описывается «уличное устройство для наблюдения за дикими животными, выполненное в камуфляжной форме», состоящее из корпуса, имитирующего дерево и оснащенного камерами, датчиками давления, звуковыми сигналами и моторизованными механизмами подъема. Устройство не только скрывает свою функцию наблюдения, но и включает в себя защитные механизмы, предотвращающие повреждение оборудования любопытными животными.

Модульные сенсорные узлы на существующих конструкциях

Для точечного мониторинга — например, отслеживания конкретного места гнездования или источника воды — небольшие автономные сенсорные узлы могут быть прикреплены к башням или близлежащим сооружениям. Проект Nature 4.0 продемонстрировал интегрированную сетевую сенсорную систему, которая рассматривает растения и животных не просто как объекты исследования, а как части модульной сенсорной сети, несущей датчики на самих животных.

Примеры из практики: Реальные внедрения

Цзянсу, Китай: от коммуникационных вышек до цифровых экологических стражей.

Провинция Цзянсу представляет собой наиболее передовой пример крупномасштабной интеграции экологического мониторинга в телекоммуникационную инфраструктуру. В сотрудничестве с властями провинции компания China Tower преобразовала 242 телекоммуникационные вышки в «цифровые экологические вышки» на территории водно-болотных угодий, прибрежных зон и природных заповедников. Каждая вышка оснащена многоуровневым комплексом датчиков: инфракрасными камерами высокого разрешения, способными работать днем и ночью; системами распознавания птиц с использованием искусственного интеллекта, автоматически идентифицирующими 421 вид птиц, включая журавлей-красношапок и восточных аистов; а также датчиками окружающей среды, отслеживающими качество воды, состояние растительности и микроклимат.

Влияние системы можно измерить по многим параметрам. Она позволила осуществлять отслеживание конкретных видов — установленные на вышках камеры высокого разрешения автоматически запечатлели плавающую с детенышем самку бесперой морской свиньи, поведение, ранее документированное только случайными наблюдениями. Она оказала поддержку правоохранительным органам — тепловизионные камеры выявили незаконных браконьеров, что привело к арестам. И она предоставила данные о численности популяции — непрерывный мониторинг показал, что популяция птиц в заповеднике достигла 25 759 особей, что свидетельствует о стабильном росте.

Вдоль реки Янцзы установленные на вышках камеры с искусственным интеллектом за один год зафиксировали 50 случаев активности бесперых морских свиней, идентифицировав отдельных особей, включая пару мать-детеныш. Эта же система повысила показатели обнаружения незаконного рыболовства на 65%, сократив при этом время реагирования в среднем до 42 минут.

Провинция Юньнань, Китай: 63% видов птиц Китая находятся под охраной.

В провинции Юньнань обитает около 793 видов птиц — 63,7% от общего числа видов в Китае. В сотрудничестве с лесными ведомствами и Китайской академией наук, компания China Tower развернула сеть мониторинга на основе искусственного интеллекта в таких природных заповедниках, как Юаньцзян, Тунбигуань и Дашаньбао.

Система достигла распознавания видов на видовом уровне: модель глубокого обучения, обученная на десятках тысяч изображений, может с высокой точностью различать семь видов птиц-носорогов, отслеживая их перемещения в реальном времени. Она позволила осуществлять акустический мониторинг: распознавание звуков на основе ИИ обнаруживает такие виды, как венценосный птица-носорог, в густом лесу, где визуальное наблюдение практически невозможно. Система также оказала поддержку в реагировании на чрезвычайные ситуации: алгоритмы тепловизионной съемки и обнаружения дыма сократили время предупреждения о лесных пожарах до менее чем пяти минут. Когда резкое сокращение популяции блестящих ибисов вызвало срабатывание сигнализации ИИ, власти установили причину — загрязнение пестицидами выше по течению — и остановили работу системы.

Кекэксили, Китай: 5G на расстоянии 4800 метров

В июле 2023 года станция охраны озера Чжуонай в самом сердце региона Хох-Сил (Кекексили) — «родильный дом для тибетских антилоп» — получила покрытие 5G благодаря сотрудничеству China Mobile, ZTE и China Tower. Базовая станция работает на высоте 4800 метров, питается от солнечной энергии, рассчитана на ветер силой 11 баллов и температуру -50°C. Она использует диапазон 700 МГц для зоны покрытия в 10 километров, диапазон 2,6 ГГц для одновременной загрузки 32 HD-видео и микроволновую магистраль протяженностью 57 километров. Сеть позволяет наблюдать за рождением детенышей тибетских антилоп в режиме реального времени и гарантирует, что персонал охраны никогда не окажется в изоляции.

Индиана, США: Башня Мотус для исследований миграции.

Организация Ouabache Land Conservancy устанавливает вышку системы слежения за дикими животными Motus в природной зоне острова Атертон вдоль реки Вабаш. Вышка заполнит критически важный пробел в данных существующей сети Motus — глобального объединения автоматизированных радиотелеметрических станций, отслеживающих мигрирующих птиц, летучих мышей и насекомых. Этот проект демонстрирует, как одна вышка, продуманно расположенная с доступом к интернету и электричеству, становится частью общеконтинентальной исследовательской инфраструктуры.

Технические требования к интеграции башни

Успешная установка оборудования для экологического мониторинга на вышках связи предъявляет особые инженерные требования.

1. • Конструктивные аспекты. Камеры, радарные установки и комплекты датчиков увеличивают вес. Для типичной конфигурации — поворотно-наклонно-зумовая камера, тепловизор, датчики окружающей среды и телеметрический приемник — дополнительная нагрузка может составлять 50-100 кг. Это небольшая, но ее необходимо учитывать при оценке несущих конструкций, особенно для старых вышек или тех, которые уже работают на пределе своих возможностей.
3. • Электропитание и возможности подключения. Для работы оборудования мониторинга требуется непрерывное электропитание и передача данных. Существующая инфраструктура вышек обычно обеспечивает и то, и другое, но необходимо рассчитать энергетический бюджет. Камера высокого разрешения с поворотным механизмом может потреблять 10-15 Вт; тепловизор — 20-30 Вт; радар — значительно больше. Для автономных установок используются солнечные панели с аккумуляторными батареями. Что касается передачи данных, то для потоков видео высокого разрешения требуется полоса пропускания — обычно 2-10 Мбит/с на камеру, агрегированная на нескольких устройствах. Системы передачи данных 4G/5G справляются с этим без проблем, но старые микроволновые каналы связи могут быть перегружены.
5. • Электромагнитная совместимость. Датчики, установленные на вышках, работают в условиях высокого уровня радиочастотного излучения. Множество антенн, излучающих на разных частотах, могут создавать помехи для чувствительного оборудования мониторинга, особенно для радаров и акустических датчиков. Экранирование, физическое разделение и тщательное планирование частот имеют важное значение.
7. • Живучесть и техническое обслуживание. Оборудование должно выдерживать те же экстремальные условия окружающей среды, что и сама вышка: ветер, обледенение, перепады температуры, молнии, а в некоторых зонах — воздействие песка или солевых брызг. Стандартная комплектация включает в себя крепления с горячим цинкованием, герметичные корпуса (минимум IP67) и системы молниезащиты. Возможности удаленной диагностики — проверка состояния камер, перезагрузка неработающих устройств и проверка потока данных — значительно сокращают необходимость дорогостоящих подъемов на вышку для планового технического обслуживания.

Экономическое и природоохранное воздействие

Преобразование вышек связи в платформы для мониторинга дикой природы приносит двойную выгоду.

1. • Для сетевых операторов Экономические выгоды ощутимы. Появляются новые источники дохода — владельцы вышек могут взимать плату с природоохранных организаций, исследовательских институтов и государственных органов за размещение оборудования для мониторинга. Улучшается использование активов — вышка, которая раньше несла только сотовые антенны, теперь выполняет множество функций на той же площади. И повышается ценность бренда — операторы демонстрируют экологическую ответственность и приносят пользу местному сообществу.
3. • Для программ по охране природы Преимущества носят революционный характер. Капитальные затраты резко снижаются — использование существующих вышек устраняет необходимость в специально построенных наблюдательных сооружениях. Масштаб операций многократно увеличивается — тысячи вышек могут быть задействованы для мониторинга за гораздо меньшую стоимость, чем развертывание аналогичных наземных сетей. Качество данных улучшается — наблюдение с высоты, непрерывное и неинвазивное, позволяет фиксировать поведение, которое упускают наземные методы.
