Почему горячее цинкование по стандарту ASTM A123 имеет решающее значение для наблюдательных вышек

Наблюдательные сторожевые башни Эти системы используются в самых сложных областях телекоммуникаций и безопасности — для наблюдения за границами, обеспечения безопасности периметра тюрем, обнаружения лесных пожаров и защиты критической инфраструктуры. Они развертываются в самых суровых условиях на Земле: в прибрежных зонах с соленым воздухом, в промышленных районах с химическими загрязнителями и в отдаленных горных районах, подверженных многолетним циклам замерзания и оттаивания.

Их задача требует круглосуточного наблюдения с участием персонала, а это значит, что стальная конструкция, поддерживающая эту задачу, должна оставаться безопасной, стабильной и не требующей технического обслуживания в течение десятилетий. Инженерное решение, определяющее, соответствует ли сторожевая башня этому стандарту или преждевременно выйдет из строя, зависит не от толщины стали, а от целостности системы защиты от коррозии. Среди всех доступных вариантов, Горячее цинкование по стандарту ASTM A123 (HDG) Это наиболее надежное, научно обоснованное и экономически эффективное металлургическое решение, обеспечивающее реальную долговечность конструкции — не только на бумаге, но и в течение десятилетий реальной эксплуатации.

Неблагоприятные условия эксплуатации наблюдательных вышек

В отличие от промышленного оборудования, находящегося внутри помещений, или защищенных от непогоды строительных конструкций, наблюдательные вышки не защищены от воздействия окружающей среды. Они подвергаются непрерывному воздействию сочетания различных факторов окружающей среды: ультрафиолетового излучения, разрушающего органические покрытия; дождя и влажности, гонимых ветром, которые способствуют длительному намоканию; атмосферных хлоридов в прибрежных зонах, ускоряющих электрохимическую коррозию; экстремальных температур, вызывающих тепловое расширение и сжатие; а в промышленных зонах — диоксида серы и других загрязняющих веществ, разрушающих сталь и цинк. Выход из строя наблюдательной вышки — это не просто потеря актива, это уязвимость системы безопасности и угроза безопасности персонала.

ASTM A123: Спецификация, определяющая качество

ASTM A123/A123M Это окончательный североамериканский стандарт, определяющий требования к цинкованию (гальванизации) методом горячего цинкования изделий из железа и стали, изготовленных из прокатанных, прессованных и кованых профилей, отливок, листов, прутков и полос. Соответствие этому стандарту означает, что сталь прошла тщательно контролируемый многоступенчатый процесс: обезжиривание для удаления органических загрязнений, кислотное травление для удаления окалины и ржавчины, флюсование для улучшения металлургической связи, погружение в ванну с расплавленным цинком при температуре приблизительно 450°C, а также контролируемое извлечение и охлаждение.

Наиболее важным техническим положением стандарта является его минимальные требования к средней толщине покрытия Классификация осуществляется по категории материала и измеренной толщине стали. Для конструкционных профилей — основных компонентов опор сторожевых башен, распорок и платформ — спецификации ASTM A123, таблица 1, однозначны: сталь с измеренной толщиной, превышающей 6,4 мм (приблизительно 1/4 дюйма), требует... минимальная средняя толщина покрытия 100 Это соответствует толщине цинкового покрытия в 100 мкм (0,100 мм или приблизительно 3,9 мил). Для более толстых секций, превышающих 16 мм (5/8 дюйма) — типичных для опорных колонн больших наблюдательных башен — применяется та же толщина в 100 мкм. Эта толщина не произвольна; это научно определенный запас цинка, рассчитанный на обеспечение десятилетий защитного покрытия в самых суровых условиях эксплуатации.

Двойной механизм защиты: барьерный и катодный

Преимущество горячего цинкования перед системами покраски или порошковой окраски заключается в его трехслойная защита стратегия. Ни одна другая система защиты от коррозии не предлагает такого уровня комплексной защиты.

Барьерная защита: физический щит

Цинковое покрытие образует плотную, непроницаемую «цинковую броню», которая физически изолирует нижележащую сталь от коррозионных агентов — влаги, хлоридов, сульфатов и атмосферных загрязнителей. В отличие от пористых органических покрытий, которые со временем пропускают водяной пар, металлургически связанные слои цинково-железного сплава являются непрерывными, однородными и обладают прочностью сцепления, превышающей 3800 фунтов на квадратный дюйм. Строгие требования ASTM A123 к толщине покрытия гарантируют, что этот барьер имеет достаточную массу, чтобы выдерживать десятилетия воздействия окружающей среды без образования микропор или локальных повреждений.

Катодная (жертвенная) защита: самовосстанавливающийся резервный механизм.

Именно этот механизм отличает гальванизацию от всех систем, использующих только барьерные свойства. Цинк электрохимически более активен, чем сталь, и расположен выше в гальваническом ряду. Когда оцинкованная стальная поверхность подвергается воздействию электролита — влаги, содержащей растворенные соли, — возникают разности электрических потенциалов, и образуется электролитическая ячейка. Цинк становится анодом для всей стальной поверхности, предотвращая образование небольших анодных и катодных участков на самой стали. Отрицательно заряженные электроны текут от цинкового анода к стальному катоду, а атомы цинка на аноде превращаются в положительно заряженные ионы цинка и медленно расходуются, жертвуя собой ради защиты стали.

Для сторожевых вышек это имеет огромное значение: когда покрытие царапается, сверлится или случайно повреждается — что неизбежно во время транспортировки, погрузки, полевой сварки или планового технического обслуживания — окружающий цинк обеспечивает катодную защиту открытой стали, предотвращая коррозию под обломками. Пока цинк остается рядом с поврежденным участком, сталь не ржавеет. Это свойство самовосстановления уникально для гальванизации и других цинксодержащих защитных покрытий. Органические покрытия не обеспечивают такой защиты; как только царапина проникает сквозь краску до голой стали, начинается коррозия, которая быстро распространяется под покрытием, оставаясь незаметной до тех пор, пока не произойдет крупномасштабное разрушение.

Образование патины: стабилизация, зависящая от времени.

Со временем поверхность цинка реагирует с атмосферным кислородом, влагой и загрязняющими веществами, образуя стабильный, прочно прилегающий слой солей цинка — патину. Эта патина дополнительно замедляет скорость коррозии цинкового слоя, обеспечивая третий уровень защиты, который улучшается с возрастом, а не разрушается.

Прогнозирование срока службы и классификация по воздействию окружающей среды

В отрасли защиты от коррозии разработаны сложные прогностические модели для оцинкованных покрытий, позволяющие инженерам с уверенностью определять требования для любого места применения. Система классификации ISO 9223 делит коррозионную активность атмосферы на шесть зон на основе измеренных скоростей коррозии стандартных металлов после одного года воздействия.

Для наблюдательных вышек срок службы оцинкованного покрытия практически пропорционален его толщине. Цинковое покрытие толщиной 100 мкм, соответствующее стандарту ASTM A123 и правильно подобранное с учетом экологической классификации объекта, обеспечивает предсказуемый и поддающийся количественной оценке срок службы до необходимости проведения какого-либо технического обслуживания. Инструмент AGA Zinc Coating Life Predictor — бесплатное программное обеспечение, использующее более 3000 фактических данных коррозионных испытаний с объектов по всему миру — позволяет инженерам вводить параметры, специфичные для объекта, включая годовое количество осадков, соленость атмосферы (хлориды), концентрацию диоксида серы, относительную влажность, среднюю температуру и условия укрытия, чтобы точно оценить время до первого технического обслуживания. Такой уровень прогнозирования недоступен для лакокрасочных систем, которые выходят из строя непредсказуемо из-за УФ-деградации, проникновения влаги через микроскопические отверстия и локальной подпленочной коррозии.

Скорость коррозии в суровых морских условиях

Для сторожевых вышек, развернутых в самых агрессивных условиях — на пограничных контрольно-пропускных пунктах, вышках охраны портов и морских установках — морская среда класса C5 (субтропическая и тропическая, со значительными отложениями хлоридов от морских брызг, расположенная в нескольких сотнях метров от прибоя) представляет собой окончательную проверку любой системы защиты от коррозии. В условиях класса C5 скорость коррозии цинка оценивается в... 4–8 мкм в год Это означает, что стандартное покрытие толщиной 85 мкм обеспечит примерно 10–20 лет службы до первого технического обслуживания. Требование стандарта ASTM A123 о толщине покрытия 100 мкм для конструкционных профилей еще больше расширяет этот предсказуемый диапазон срока службы. В несколько менее суровых прибрежных условиях (классификация C4), с предполагаемой скоростью коррозии от 2 до 4 мкм в год, та же толщина покрытия может обеспечить Защита без необходимости технического обслуживания на 20-40 лет. При этом больший диапазон значений применим к более крупным изделиям и поверхностям, которые смачиваются реже.

Преимущество с точки зрения стоимости жизненного цикла

Первоначальная стоимость горячего цинкования часто немного выше, чем стоимость простой двухслойной системы окраски. Но стоимость жизненного цикла — истинный показатель экономической ценности — говорит совершенно другую историю. Исследование, сравнивающее горячее цинкование с неорганической цинкосодержащей эпоксидно-полиуретановой краской в течение 30 лет эксплуатации в промышленных условиях, показало, что стоимость горячего цинкования составляет приблизительно Стоимость составляет 1,76 доллара за квадратный фут**, в то время как стоимость многослойной системы окраски составляет **6,67 доллара за квадратный фут**. —почти в четыре раза больше — исключительно из-за будущей перекраски и трудозатрат. В течение всего срока службы горячее цинкование обходится примерно в... 16% от стоимости двухслойной системы окраски, наносимой в цеху. .

Причины такой существенной разницы в стоимости тройные. Во-первых, лакокрасочные системы требуют регулярного обслуживания — подкраски каждые 5–10 лет и полной перекраски каждые 15–20 лет, каждая из которых требует тщательной подготовки поверхности, контроля окружающей среды и квалифицированной рабочей силы. Гидрооцинкованное покрытие не требует обслуживания в течение десятилетий. Во-вторых, покраска не может защитить внутренние поверхности полых профилей, сварных соединений и щелей — именно тех мест, где начинается скрытая коррозия. Гидрооцинкованное покрытие наносится изнутри и снаружи, обеспечивая полную металлургическую защиту. В-третьих, окрашенные поверхности уязвимы к УФ-излучению, механическим повреждениям при полевых работах и распространению подпленочной коррозии. Слои цинково-железного сплава в гидрооцинкованном покрытии исключительно твердые и износостойкие, а механизм катодной защиты предотвращает подрезку.

Пример из практики на примере электростанции в Карибском регионе подтверждает эффективность этого метода в реальных условиях. Первоначально планировалось использовать двухслойную систему окраски, но после того, как компания-поставщик цинкового покрытия представила данные о стоимости жизненного цикла проекта, было принято решение о применении горячего цинкования. Это решение позволило сэкономить около 10 000 тонн стали. 3,57 миллиона долларов —Снижение общей стоимости нанесения покрытия на 73% — при одновременном устранении рисков, связанных с несоблюдением сроков покраски на объекте в условиях тропического побережья, зависящих от погодных условий.

Заявление на размещение наблюдательных вышек

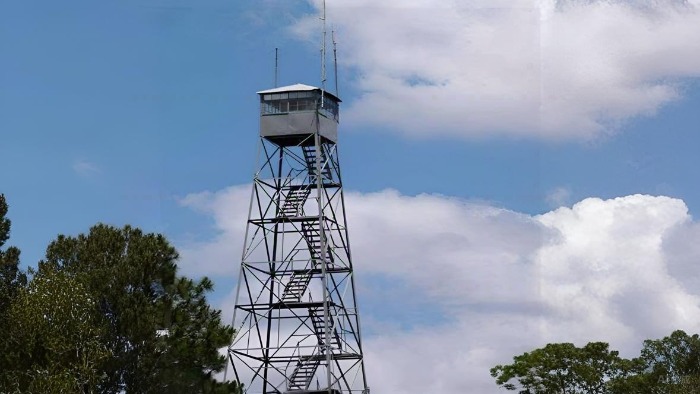

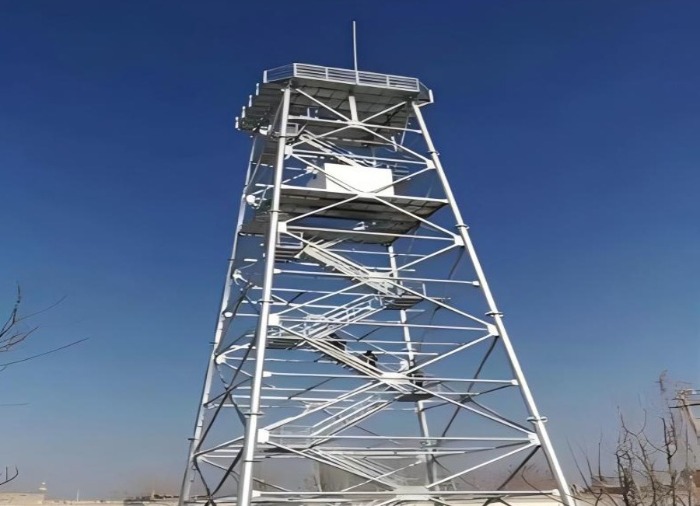

Современные наблюдательные вышки с горячим цинкованием представляют собой сборные, надземные конструкции, предназначенные для круглосуточного наблюдения с участием персонала. Типичная конфигурация включает в себя устойчивую четырехножную решетчатую конструкцию, а горячее цинкование обеспечивает основную антикоррозионную защиту. Ключевые технические характеристики — основание 3 м х 3 м, высота от 6 до 12 метров, вместимость от 6 до 10 человек плюс 500 кг оборудования, ветроустойчивость 150 км/ч (эксплуатационный режим) и 200 км/ч (режим выживания), диапазон рабочих температур от -40°C до +55°C — зависят от сохранения структурной целостности стали на протяжении всего срока службы объекта.

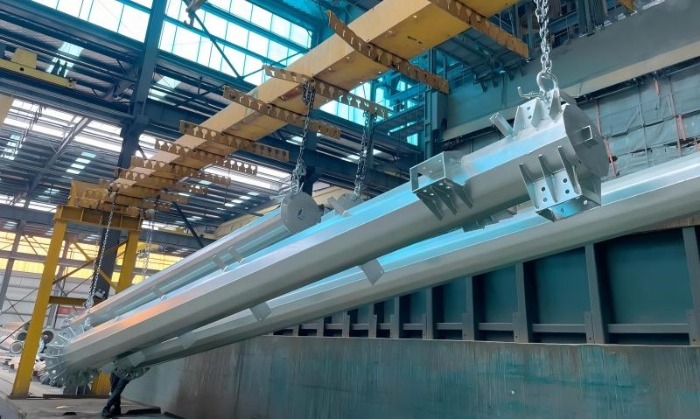

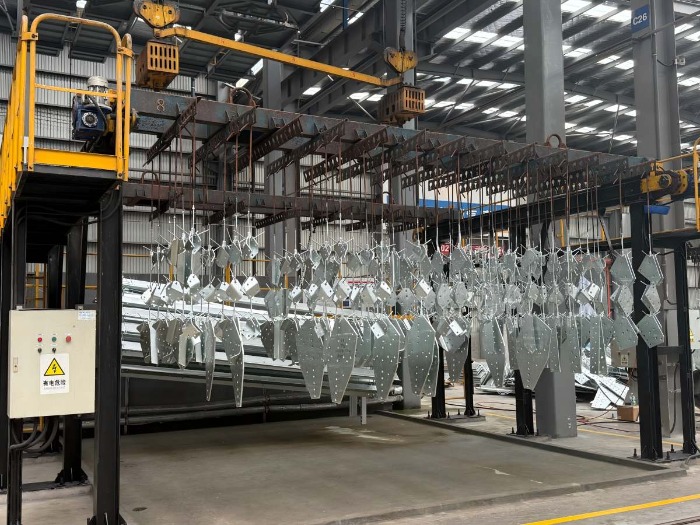

Процесс горячего цинкования сторожевых вышек включает в себя погружение полностью изготовленного стального каркаса — опор, распорок, балок платформы, ограждений и лестницы — в ванну с расплавленным цинком при температуре 450°C. Образующиеся слои цинково-железного сплава являются неотъемлемой частью стали, а не просто прилипают к ее поверхности. Эта металлургическая связь гарантирует, что вибрация, колебания, вызванные ветром, и термические циклы — все это обычное явление при эксплуатации вышек — не вызовут отслоения покрытия, распространенного вида разрушения краски на динамически нагруженных конструкциях.

Кроме того, оцинкованная поверхность обеспечивает отличную основу для нанесения порошкового покрытия, если требуется эстетичная интеграция с окружающей средой. Доказано, что двухкомпонентная система (горячее цинкование плюс порошковое покрытие) увеличивает срок службы только горячего цинкования в 1,5–2 раза, обеспечивая при этом защиту от коррозии, недоступную для порошкового покрытия на голой стали.

Разработка, обеспечивающая бесперебойную работу без необходимости технического обслуживания.

Главное преимущество горячего цинкования по стандарту ASTM A123 для наблюдательных вышек заключается не только в экономическом аспекте, но и в эксплуатационных характеристиках. Вышка, требующая перекраски каждые 10-15 лет, вынуждает владельца планировать простои, устанавливать строительные леса или подъемные платформы, работать с опасными материалами покрытия на высоте и выводить вышку из эксплуатации на период перекраски. Для вышек наблюдения за границами или тюрьмами такие простои неприемлемы. Надлежащим образом покрытая горячим цинкованием вышка, соответствующая стандарту ASTM A123 и имеющая толщину покрытия, соответствующую экологической классификации объекта (C4, C5 или CX), вводится в эксплуатацию и остается устойчивой к коррозии в течение всего расчетного срока службы. Отсутствие циклов технического обслуживания. Отсутствие перекраски. Отсутствие потери несущей способности из-за скрытой коррозии. Отсутствие ущерба для выполнения задач обеспечения безопасности.

Заключение

Наблюдательные вышки — это долгосрочные капитальные активы, а не одноразовая инфраструктура. Сталь, из которой они изготовлены, не изнашивается — она подвергается коррозии. Поэтому вопрос долговечности этих конструкций не сводится к обсуждению первоначальной стоимости или незначительных различий в толщине. Именно инженерный выбор определяет, будет ли сторожевая вышка обеспечивать надежную работу без технического обслуживания в течение десятилетий или станет обузой, требующей постоянного ремонта и в конечном итоге замены.

Горячее цинкование по стандарту ASTM A123 обеспечивает толщину защитного слоя, достаточную для противостояния воздействию окружающей среды в течение десятилетий, катодную защиту от самовосстановления, предсказуемость срока службы для уверенного расчета, а также экономическую эффективность, оправдывающую первоначальные инвестиции. Для периметров тюрем, постов пограничного контроля, промышленной безопасности и обнаружения лесных пожаров — где отказ недопустим — выбор очевиден. Стандарт — ASTM A123. Материал — горячеоцинкованная сталь. Результат — долговечность, отвечающая поставленной задаче.

Готовы заказать наблюдательные сторожевые башни, которые прослужат десятилетия без технического обслуживания? Свяжитесь с нашей инженерной командой сегодня, чтобы получить индивидуальные проекты башен из оцинкованной стали и анализ защиты от коррозии с учетом особенностей объекта.
