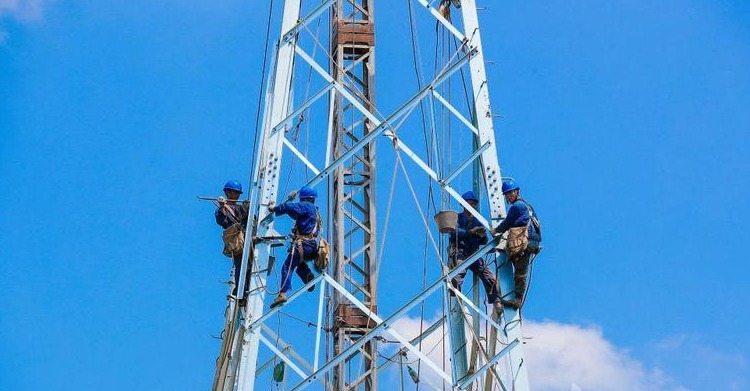

Переменная плотность раскосов: оптимизация жесткости башни из угловой стали без увеличения веса

Краткий ответ

Переменная плотность раскосов — это стратегия проектирования, при которой расстояние между диагональными элементами раскосной системы и их конфигурация по высоте башни из угловой стали подбираются в соответствии с фактической структурной нагрузкой на каждом уровне. Принцип прост:сосредоточить раскосы там, где усилия наиболее высоки (внизу), и уменьшить их количество там, где нагрузка ниже (вверху)Сопоставляя плотность раскосов с распределением внутренних усилий, которое соответствует эпюре изгибающего момента консольной балки, инженеры могут обеспечить требуемую жесткость и устойчивость без увеличения массы, характерного для равномерного расположения раскосов. Такой подход может снизить расход стали на 10–25% по сравнению с традиционными конструкциями с равномерной плотностью раскосов, сохраняя или даже улучшая эксплуатационные характеристики. Исследования показали, что оптимизированные раскосные системы могут значительно уменьшить количество используемого стального материала и одновременно улучшить соотношение массы и жесткости решетчатых башен.

Ключевые выводы

1. Усилия уменьшаются с высотой:Изгибающий момент в консольной башне максимален у основания и стремится к нулю у вершины — потребность в раскосах следует той же закономерности

2. Переменная плотность соответствует нагрузке:Плотная система раскосов в нижней части обеспечивает прочность и устойчивость там, где это необходимо; более редкая система в верхней части снижает массу без ухудшения характеристик

3. Можно комбинировать несколько схем раскосов:Одна башня может использовать разные типы раскосов на разных уровнях — например, двойную K-схему у основания, K-раскосы в средней части и X-раскосы в верхней части

4. Экономия материала значительна:Оптимизированные схемы раскосов могут уменьшить массу башни на 10–25% по сравнению с конструкциями равномерной плотности

5. Улучшается соотношение жесткости и массы:Исследования по топологической оптимизации неизменно показывают, что высокооптимизированные раскосные системы обеспечивают улучшенное соотношение массы и жесткости

6. Выбор типа раскосов имеет значение:Исследования, сравнивающие различные раскосные системы, выявили K-раскосы как особенно оптимальные для самонесущих решетчатых башен

1. Основной принцип: соответствие раскосов нагрузке

Аналогия с консольной балкой

Самонесущая решетчатая башня по своей сути работает как консольная балка, закрепленная у основания. Изгибающий момент от ветровых и эксплуатационных нагрузокмаксимален у фундамента и уменьшается до нуля у вершины. Это ключевое понимание, которое делает переменную плотность раскосов логичной и эффективной.

В конструкции с равномерной плотностью одинаковые расстояния между раскосами и одинаковая схема применяются от основания до вершины. Это означает, что верхние части башни имеют избыточное проектирование — они содержат больше раскосов, чем необходимо для сопротивления фактическим нагрузкам. Проектирование с переменной плотностью устраняет эту неэффективность, изменяя концентрацию раскосов в соответствии с реальным распределением усилий.

Функции раскосов в решетчатых башнях

Диагональные элементы раскосной системы выполняют две основные функции в решетчатой башне:

1. 1. Устойчивость:Раскосы уменьшают эффективную длину нераскрепленных участков основных сжатых элементов (стоек), предотвращая потерю устойчивости под действием сжимающих нагрузок

2. 2. Передача нагрузки:Раскосы распределяют горизонтальные силы (ветровые, сейсмические) от граней башни к стойкам и далее к фундаменту

Требуемая плотность раскосов прямо пропорциональна величине этих усилий. У основания, где нагрузки максимальны, раскосы должны быть плотными и прочными. Ближе к вершине, где усилия уменьшаются, более редкая система раскосов может обеспечить достаточную устойчивость.

2. Техническая реализация

Оптимизация по отдельным секциям

Практический подход к переменной плотности раскосов заключается в разделении башни на вертикальные секции (обычно по 5–10 метров каждая) и назначении конфигурации раскосов для каждой секции на основе рассчитанных внутренних усилий. Пример с башней высотой 45 метров демонстрирует такой подход:

Этот градуированный подход гарантирует, что каждая секция башни имеет соответствующую систему раскосов с учётом фактических воздействующих на неё усилий.

Выбор типа раскосов

Различные схемы раскосов предлагают разные компромиссы между жёсткостью, массой и технологичностью строительства. Исследования различных систем раскосов, включая типы K, KD, Y, YD, D, XB и X, показали, что K-образные раскосы, как правило, являются наиболее оптимальной конструкцией среди распространённых конфигураций.

Корректировка размеров элементов

Переменная плотность раскосов связана не только с шагом — она также включает регулировку размеров элементов. В нижних секциях, где усилия максимальны, элементы раскосов могут использовать более крупные уголковые профили (например, 200×200×20). По мере уменьшения усилий с высотой в верхних секциях можно использовать меньшие профили (например, 150×150×12). Такая градуированная настройка размеров элементов дополняет подход с переменной плотностью, дополнительно оптимизируя расход материала.

3. Конструктивные преимущества

Жёсткость без увеличения массы

Главное преимущество переменной плотности раскосов заключается в достижении требуемой конструктивной жёсткости с меньшим количеством материала. Исследования оптимизации расстояния между опорами показали, что увеличение расстояния между опорами при оптимизации конструктивных элементов приводит как к повышению изгибной жёсткости, так и к снижению собственной массы конструкции.

Исследования топологической оптимизации также подтвердили, что высокооптимизированные системы раскосов уменьшают количество используемого стального материала, одновременно улучшая соотношение массы и жёсткости решётчатых башен.

Предотвращение потери устойчивости

Наиболее важная функция раскосов, особенно в нижних секциях высокой башни, — предотвращение потери устойчивости основных стоек. За счёт концентрации раскосов в местах наибольших сжимающих усилий конструкция с переменной плотностью гарантирует минимальную эффективную длину незакреплённых участков стоек у основания, где это наиболее важно. Такой целенаправленный подход обеспечивает более высокую устойчивость к потере устойчивости по сравнению с конструкциями с равномерной плотностью, которые могут иметь избыточное раскрепление верхней части и недостаточное раскрепление критически важных нижних секций.

Снижение массы

Экономия материалов благодаря переменной плотности раскосов является значительной. Исследования по оптимизации опорных башен показали снижение веса на 14–24% за счет оптимизированной конструкции. Для типичной телекоммуникационной башни высотой 45 метров это может означать экономию нескольких тонн стали на одну башню — значительное снижение как затрат на материалы, так и углеродного следа.

4. Стандарты и методологии проектирования

Аналитическая основа

Внедрение переменной плотности раскосов требует строгого аналитического подхода:

1. · Определение нагрузок: Расчет ветровых, ледовых нагрузок и нагрузок от оборудования в соответствии с применимыми стандартами (TIA-222, ASCE 7 или местными нормами)

2. · Анализ распределения усилий: Определение внутренних усилий (осевых, сдвиговых, изгибающих моментов) на каждом участке башни

3. · Проектирование раскосов по отдельным секциям: Определение типа раскосов, шага и размеров элементов для каждой секции на основе рассчитанных усилий

4. · Проверка устойчивости: Проверка соответствия расчетных эффективных длин элементов без раскрепления и несущей способности при потере устойчивости требованиям проектирования

5. · Анализ деформаций и динамики: Проверка соответствия оптимизированной башни требованиям по эксплуатационной пригодности и собственной частоте

Инструменты оптимизации

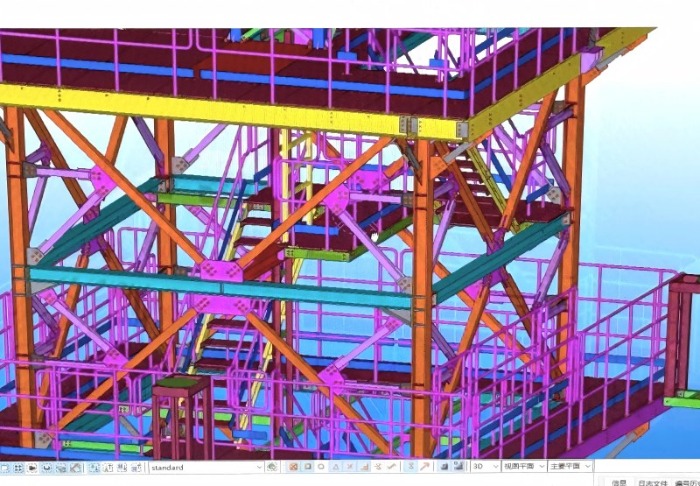

Современное программное обеспечение для расчета конструкций позволяет выполнять сложную оптимизацию схем расположения раскосов. Метод конечных элементов (FEA) может моделировать всю башню и определять оптимальную конфигурацию раскосов для каждой секции. Методы топологической оптимизации успешно применяются для решетчатых телекоммуникационных башен, создавая высокооптимизированные системы раскосов с улучшенным соотношением массы и жесткости.

5. Применение: подход Qingdao Altai Tower

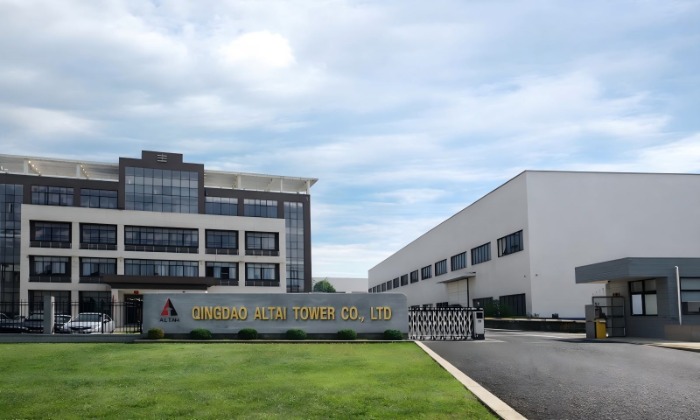

Qingdao Altai Tower Co., Ltd. является профессиональным производителем телекоммуникационных башен, энергетических опор и аксессуаров для башен, основанным в 2003 году. Компания специализируется на проектировании, производстве и монтаже стальных башен, а ее продукция экспортируется более чем в 100 стран и регионов.

Инженерные возможности

Qingdao Altai Tower применяет принципы переменной плотности раскосов в своих конструкциях решетчатых башен посредством:

1. · Оптимизация по отдельным секциям: Каждая башня разделяется на секции с конфигурациями раскосов, адаптированными к рассчитанному распределению усилий

2. · Интеграция нескольких типов раскосов: Комбинирование X-образных раскосов, K-образных раскосов и двойных K-образных раскосов на разных высотах для оптимизации соотношения жесткости и массы

3. · Библиотека предварительно разработанных конструкций: Обширная библиотека предварительно сертифицированных конструкций для различных требований по высоте (обычно 15–80 метров) и несущей способности

4. · Прецизионное изготовление с ЧПУ: Гидравлический гибочный станок с ЧПУ усилием 4000 тонн обеспечивает точное изготовление сложных конфигураций раскосов

5. · Собственное цинкование: Горячее цинкование по стандарту ASTM A123 обеспечивает защиту от коррозии для всех элементов раскосов

Производственные стандарты

Контроль качества

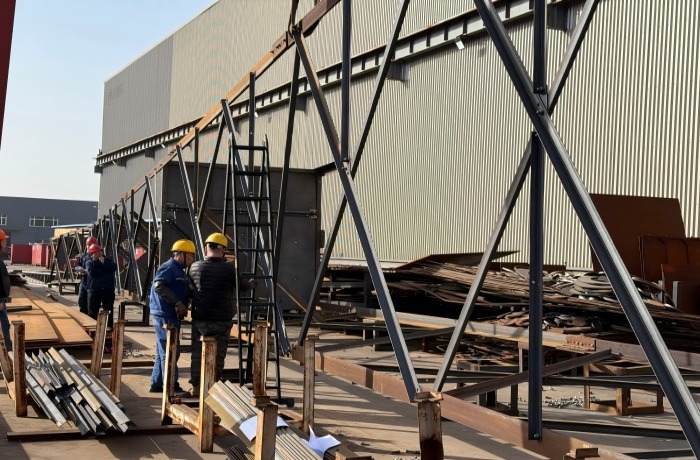

Qingdao Altai Tower интегрирует проверку качества на всех этапах производственного процесса, включая пробную сборку завершенных секций башни для проверки точности размеров и соответствия соединений раскосов перед оцинкованием и отгрузкой.

6. Сравнение: переменная и равномерная плотность раскосов

Ч А В О

Q1: Что такое переменная плотность раскосов в проектировании башен?

1. A: Переменная плотность раскосов — это стратегия проектирования, которая регулирует шаг и конфигурацию диагональных раскосов по высоте башни в соответствии с фактическими требованиями конструкции. Раскосы концентрируются в нижней части, где усилия максимальны, и уменьшаются в верхней части, где требования ниже.

Q2: Почему плотность раскосов должна изменяться по высоте?

1. A: Самонесущая башня ведет себя как консольная балка — изгибающий момент максимален у основания и уменьшается до нуля у вершины. Равномерная плотность раскосов приводит к избыточному проектированию верхних секций и потере материала. Переменная плотность соответствует фактическому распределению усилий.

Q3: Какие типы раскосов наиболее часто используются в решетчатых башнях?

1. A: К распространённым типам раскосов относятся X-образные раскосы (крестовые раскосы), K-образные раскосы, двойные K-образные раскосы, W-образные раскосы, Y-образные раскосы и KD-образные раскосы. Исследования показали, что K-образные раскосы являются особенно оптимальными для самонесущих решётчатых башен.

Q4: Сколько материала можно сэкономить благодаря переменной плотности раскосов?

1. A: Оптимизированные схемы раскосов могут снизить вес башни на 10–25% по сравнению с конструкциями с равномерной плотностью раскосов. Для типичной телекоммуникационной башни высотой 45 метров это означает экономию нескольких тонн стали.

Q5: Ухудшает ли переменная плотность раскосов безопасность конструкции?

1. A: Нет. При правильном проектировании переменная плотность раскосов сохраняет или улучшает эксплуатационные характеристики конструкции за счёт концентрации материала в местах, где он наиболее необходим. Проект должен подтверждать выполнение требований по устойчивости, прогибам и прочности во всех сечениях.

Q6: Можно ли комбинировать разные типы раскосов в одной башне?

1. A: Да. Типичный подход заключается в использовании разных типов раскосов на разных высотных уровнях — например, двойные K-образные раскосы в основании для максимальной жёсткости, K-образные раскосы в средних секциях и X-образные раскосы в верхней части, где нагрузки ниже.

Q7: Какие стандарты регулируют проектирование раскосов?

1. A: Ключевые стандарты включают ANSI/TIA-222-H (телекоммуникационные башни), ASCE/SEI 10-15 (опорные башни линий электропередачи), GB/T 2694 (китайский стандарт) и AWS D1.1 (стандарты сварки).

Q8: Как раскосы влияют на жёсткость башни?

1. A: Раскосы уменьшают эффективную длину нераскреплённых участков основных элементов, работающих на сжатие, предотвращая потерю устойчивости и повышая общую жёсткость конструкции. Вклад раскосов в жёсткость наиболее важен в нижних секциях, где усилия сжатия максимальны.

Q9: Какова роль топологической оптимизации в проектировании раскосов?

1. A: Топологическая оптимизация использует вычислительные алгоритмы для определения оптимального расположения элементов раскосов при заданном наборе нагрузок и ограничений. Она успешно применяется для решётчатых башен, создавая высокооптимизированные системы раскосов с улучшенным соотношением веса и жёсткости.

Q10: Как Qingdao Altai Tower реализует переменную плотность раскосов?

1. A: Qingdao Altai Tower применяет оптимизацию по каждой секции, комбинируя различные типы раскосов на разных высотных уровнях, использует прецизионное изготовление с помощью ЧПУ для точных соединений и проверяет конструкции посредством пробной сборки перед отправкой.

Заключение

Переменная плотность раскосов представляет собой сложную эволюцию в проектировании решётчатых башен — подход, учитывающий фундаментальную физику передачи нагрузок башнями и соответствующим образом оптимизирующий использование материалов. Концентрируя раскосы там, где усилия наиболее высоки (внизу), и уменьшая их количество там, где потребность ниже (вверху), инженеры могут обеспечить требуемую жёсткость и устойчивость при значительно меньшем расходе стали.

Этот подход подтверждается обширными исследованиями, демонстрирующими, что оптимизированные системы раскосов улучшают соотношение веса и жёсткости и снижают расход материалов. Исследования по оптимизации башен линий электропередачи выявили снижение веса на 14–24% за счёт оптимизированного проектирования.

Для владельцев проектов и инженеров выбор очевиден: инвестировать в проектирование с переменной плотностью раскосов на этапе планирования, чтобы создавать более лёгкие и экономичные башни без снижения эксплуатационных характеристик конструкции. В отрасли, где стоимость материалов и устойчивое развитие становятся всё более важными, переменная плотность раскосов является не просто оптимизацией — это конкурентное преимущество.
