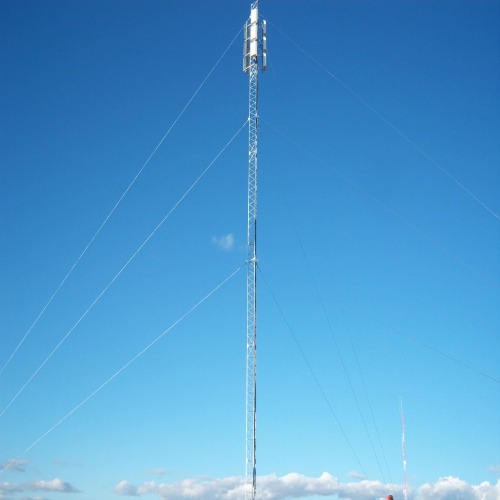

Инженерные принципы, лежащие в основе коммуникационных вышек высотой более 200 метров с оттяжками.

В неустанном стремлении к расширению зоны покрытия беспроводной связи — для вещания, магистральных микроволновых линий связи или мобильных сетей следующего поколения — высота является важнейшим преимуществом.

Это расширяет зону видимости, устраняет препятствия на местности и максимизирует экономическую ценность отдельного участка. Однако для традиционных самонесущих башен (монополей или решетчатых конструкций) увеличение высоты влечет за собой серьезные экономические потери: затраты на материалы и требования к фундаменту растут в геометрической прогрессии. При высоте более 150-180 метров традиционная парадигма рушится. Именно здесь... мачтовая башня с оттяжками Она утверждает свое инженерное и экономическое превосходство. Мастерски используя натяжные тросы, она бросает вызов гравитации не за счет грубой массы, а за счет интеллектуального распределения силы, коренным образом меняя соотношение между высотой и стоимостью сооружений высотой 200, 300 и даже 400 метров.

В этом блоге подробно разбираются основные принципы, позволяющие башням с оттяжками достигать экстремальной высоты при удивительной экономии материалов.

Проблема соотношения стоимости и высоты: почему самонесущие башни сталкиваются с трудностями.

Для самонесущей башни каждый дополнительный метр высоты должен противостоять возрастающим опрокидывающим моментам от ветра. Это сопротивление обеспечивается исключительно собственной жесткостью башни на изгиб и способностью фундамента сопротивляться подъему. В результате получается кубическая зависимость между высотой и требуемым количеством материала. Удвоение высоты отдельно стоящей башни обычно требует примерно в восемь раз больше материала в нижних секциях для поддержания устойчивости. Фундаменты становятся массивными, глубокими свайными конструкциями, чтобы предотвратить опрокидывание. Это делает самонесущие конструкции высотой более 180-200 метров непомерно дорогими и логистически сложными.

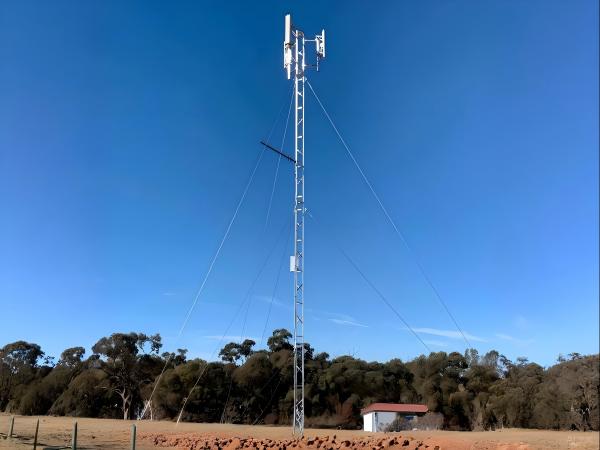

Парадигма мачты с оттяжками: замена изгиба на натяжение.

Мачта с оттяжками решает эту проблему. Это тонкая вертикальная колонна (мачта), стабилизированная не за счет собственной окружности, а за счет системы высокопрочных стальных оттяжек, закрепленных на земле на радиальных расстояниях. Эта система преобразует основное конструктивное воздействие с изгиба (неэффективно) на осевое сжатие и растяжение (высокоэффективно).

1. • Преобразование загрузки: Когда ветер давит на мачту, он пытается её согнуть. Оттяжки с подветренной стороны сопротивляются этому движению, натягиваясь. Это натяжение возвращает мачту в вертикальное положение, в то время как наветренные оттяжки немного ослабевают. Сама мачта в основном испытывает осевое сжатие — нагрузку, при которой сталь демонстрирует исключительную эффективность.

2. • Сила притворства: Тросы не устанавливаются с провисанием. Во время монтажа они предварительно натягиваются до расчетной нагрузки. Это начальное натяжение гарантирует, что все тросы остаются натянутыми при изменении направления ветра, исключая разрушительные динамические циклы провисания-натяжения, вызывающие усталость. Предварительное натяжение также увеличивает собственную частоту колебаний системы, улучшая ее динамическую устойчивость.

Основные инженерные принципы, обеспечивающие экономически целесообразную высоту.

1. Эффективность использования материалов и оптимальное разрешение сил.
Мачта может представлять собой невероятно тонкую стальную трубу или решетчатую секцию, поскольку ей не требуется огромная прочность на изгиб. Ее основная задача — выдерживать собственный вес и нагрузку от оборудования в качестве колонны. Огромная боковая сила ветра преобразуется в управляемые осевые силы: сжатие в мачте и натяжение в тросах. Высокопрочный стальной трос, прочность на растяжение которого значительно превышает прочность конструкционной стали, используемой на сжатие, справляется с этим натяжением при минимальном расходе материала. Такое разделение функций — сжатие и растяжение — позволяет использовать каждый материал там, где он проявляет свои лучшие качества, что приводит к созданию конструкции, которая часто весит менее половины веса самонесущей башни аналогичной высоты.

2. Геометрия устойчивости: радиус анкера и уровни оттяжек.
Жесткость и экономичность системы определяются ее геометрией.

1. Радиус крепления: Расстояние от основания мачты до анкерных креплений на земле. Больший радиус позволяет оттяжкам действовать под более выгодным углом, уменьшая натяжение, необходимое для противодействия заданному ветровому моменту. Это ключевой экономический фактор.

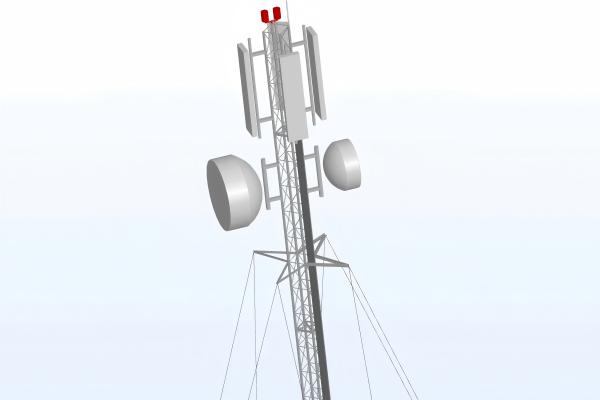

2. Несколько уровней подготовки для мужчин: В высоких мачтах используется несколько комплектов оттяжек, закрепленных на разной высоте. Это разделяет мачту на ряд более коротких, эффективно укрепленных колонн, предотвращая общее прогибание и минимизируя диаметр мачты. Оптимальное количество и расстояние между уровнями оттяжек рассчитываются таким образом, чтобы минимизировать общую стоимость материалов (мачта + тросы).

3. Упрощение фундамента: от подъема к силе тяжести
Это обеспечивает существенное преимущество в стоимости. Фундамент самонесущей башни должен быть спроектирован как система, способная противостоять изгибающим моментам, борясь с огромными подъемными и опрокидывающими силами с помощью глубоких свай или массивных бетонных противовесов. Фундамент с мачтой на оттяжках упрощен:

1. Основание мачты: В основном воспринимает прямую вертикальную сжимающую нагрузку (вес конструкции). Это простая плита или ростверк.

2. Анкерные фундаменты: Они предназначены для сопротивления чисто вертикальному подъему, вызванному натяжением троса. Хотя это и существенно, проектирование для чистого подъема с использованием собственного веса (бетонных блоков) или скальных анкеров принципиально проще, требует менее сложного армирования и гораздо более экономически выгодно в пересчете на килоньютон сопротивления, чем фундамент, воспринимающий изгибающий момент.

4. Мастерство в аэродинамике и динамике
На экстремальных высотах динамическая реакция имеет решающее значение.

1. Аэродинамическое демпфирование: Система обладает встроенным демпфированием. Энергия от порывов ветра рассеивается за счет незначительного упругого растяжения и вибрации длинных кабельных трасс.

2. Избегание резонанса: Основная собственная частота хорошо спроектированной мачты с оттяжками обычно очень низкая (например, 0,2-0,5 Гц), значительно ниже частоты вихреобразования, возникающего из-за тонкой мачты, и частот воздействия ветровой турбулентности. Для подавления определенных ветровых вибраций можно добавить дополнительные демпферы (например, демпферы Стокбриджа на тросах).

Разрыв линейной зависимости стоимости от высоты

Совокупный эффект этих принципов приводит к значительному выравниванию кривой затрат. В то время как стоимость самонесущей башни растет экспоненциально, стоимость мачты с оттяжками увеличивается со скоростью, гораздо более близкой к линейной с высотой. Дополнительные материалы для более высокой мачты с оттяжками в основном являются постепенными: увеличение длины тонкой секции мачты и длины оттяжек. Фундаментальные инженерные компоненты — концепция передачи нагрузки за счет натяжения, типы фундаментов — не меняются, что позволяет масштабировать конструкцию.

Сравнительный анализ: 250-метровая башня

1. · Самонесущая решетчатая башня: Для этого потребовалось бы массивное, сужающееся кверху решетчатое основание с огромными размерами элементов, чрезвычайно сложная и глубокая фундаментная система, а также общий вес стали, потенциально превышающий 1500 тонн.

2. • Мачта с оттяжками: Предполагалось использование относительно однородной, тонкой трубчатой мачты (возможно, диаметром 2-3 м), 3-4 уровней оттяжек и системы фундаментов из гравитационных блоков или анкеров. Общий вес стали мог составлять менее 500 тонн. Разница в стоимости могла бы составлять в 2-3 раза больше в пользу решения с оттяжками.

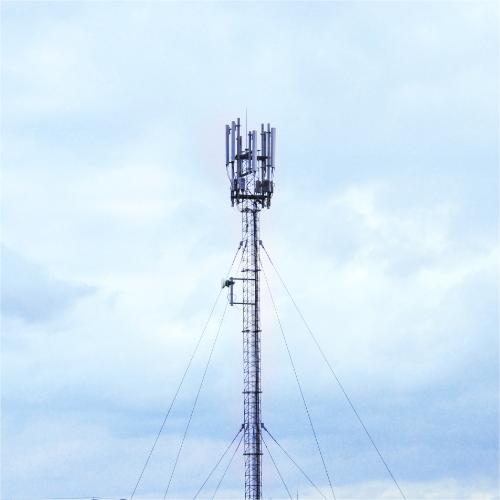

Заключение: Разумный путь в стратосферу

Коммуникационные вышки с оттяжками представляют собой триумф принципиального подхода к проектированию над грубой силой. Благодаря пониманию и использованию эффективных механизмов восприятия нагрузки натяжения и сжатия, а также использованию самого грунта в качестве ключевого конструктивного элемента посредством анкеров, они решают проблему экстремальной высоты наиболее экономичным с точки зрения материальных затрат способом.

Они подходят не для всех участков — для установки анкеров требуется значительная площадь земли, — но там, где позволяет пространство, они являются бесспорно наиболее экономичным решением для преодоления барьера в 200 метров и более. Бросая вызов гравитации, чтобы соединить мир, они доказывают, что самая мощная инженерная разработка заключается не в использовании большего количества ресурсов, а в более разумном применении силы. Для достижения небес в погоне за покрытием мачта с оттяжками остается наиболее рациональным, бросающим вызов гравитации выбором.
