Секреты конструкции монопольных башен: как одна стальная колонна выдерживает огромные нагрузки?

--Введение

Высокий, но обманчиво стройный, монопольные башни связи бросайте вызов интуиции: как одна стальная колонна может поддерживать тонны антенн, выдерживать ураганы и прослужить десятилетия? Ответ кроется в тщательной инженерии, которая превращает простоту в прочность. Этот блог раскрывает структурное волшебство, стоящее за монопольными башнями — от их скрытой геометрии до продвинутого моделирования, которое обеспечивает непоколебимую устойчивость.

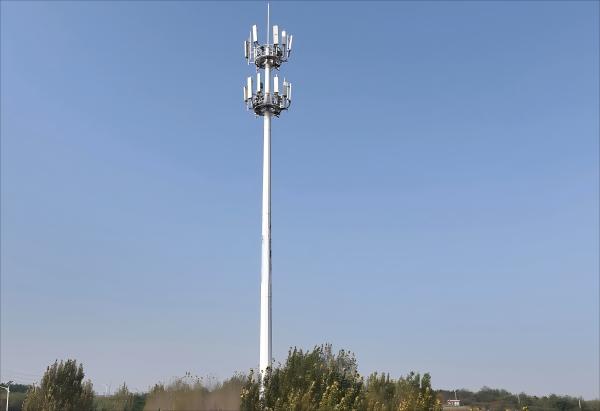

1. Искусство механики монополя: больше, чем просто стальная трубка

• «Магия» конического дизайна
• Коническая геометрия : Башни сужаются от основания (диаметром 1–1,5 м) к вершине (0,3–0,5 м), оптимизируя распределение веса и сопротивление изгибу.
• Градиенты толщины стенки : Стенки основания в 2–3 раза толще (16–25 мм), чем верхние секции (6–10 мм), концентрируя прочность в местах пикового напряжения.
• Изготовление секций : Башни изготавливаются из сегментов длиной 6–12 м, соединенных фланцами или методом скользящей посадки для точного выравнивания.

• Основная формула: сопротивление изгибу

I = \frac{\pi (D_o^4 - D_i^4)}{64}

Где:

• я = Момент инерции (сопротивление изгибу)

• Дₒ = Внешний диаметр

• Дᵢ = Внутренний диаметр
  Понимание: Удвоение диаметра увеличивает сопротивление изгибу в 16 раз!

2. Укрощение ветра: вычислительная гидродинамика (CFD) в действии

Рабочий процесс моделирования ветровой нагрузки

Картографирование ветра :

1. Стандарт Великобритании в Китае: классифицирует объекты по 6 ветровым зонам (28–55 м/с).
2. IEC 61400-6: использует 4 класса (22,5–52,5 м/с).

Моделирование вычислительной гидродинамики :

1. Инструменты: ANSYS Fluent или OpenFOAM моделируют образование вихрей и распределение давления.
2. Критический результат: Коэффициент лобового сопротивления (Cd) и подъемные силы при разных углах ветра.

Реальная калибровка :

1. Случай: 50-метровая башня в Чжухае (зона тайфунов) выдержала ветер скоростью 60 м/с после усиления с помощью вычислительной гидродинамики.

Исправление сброса вихря

Спиральные полосы : Спиральные ребра разрушают вихри ветра, снижая колебания на 40%.

Демпферы : Настроенные инерционные демпферы поглощают резонансные колебания.

3. Фундаментная инженерия: невидимый герой

Стабильность Троицы

Математика против переворачивания

FS = \frac{\text{Момент сопротивления}}{\text{Опрокидывающий момент}} \geq 2.5

Пример расчета:

• Момент сопротивления : Трение почвы + вес фундамента × плечо рычага

• Опрокидывающий момент : Сила ветра × высота башни

4. Распределение стресса: где прячутся силы (и как их победить)

1. Критически слабые места

3. Базовый фланец : Отверстия для болтов создают концентрацию напряжений (метод конечно-элементного анализа выявляет «горячие точки»).

4. Дверные проемы : Углы требуют закругленных вырезов и усиливающих пластин.

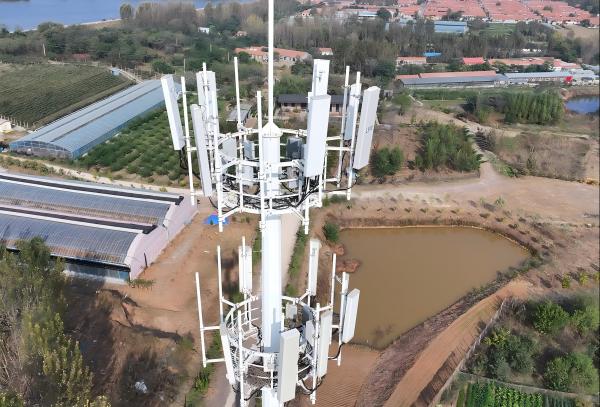

5. Крепления для антенн : Локализованные напряжения требуют использования косынок или ребер жесткости.

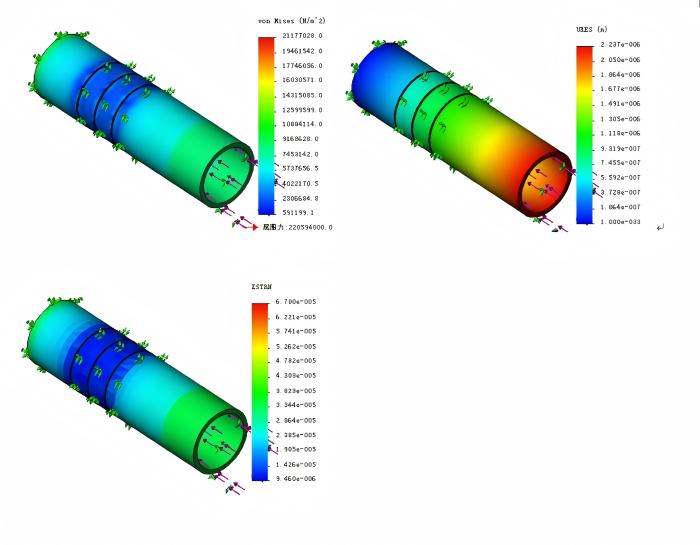

Анализ методом конечных элементов (FEA) Моментальный снимок

Красные зоны = высокий уровень стресса; Синие зоны = низкий уровень стресса

5. Экстремальная защита: практические примеры

Защита от тайфунов (Окинава, Япония) :

1. Задача: ветер скоростью 70 м/с + солевая коррозия.
2. Решение: толщина основания 35 мм + расходуемые аноды + покрытие HDG толщиной 120 мкм.

Сейсмическая зона (Сан-Франциско, США) :

1. Проблема: Риск разжижения грунта во время землетрясений.
2. Решение: Плавающий фундамент с резиновыми изоляторами.

3. ---

• ---

  Вывод: точность важнее мощности

  Монопольные башни являются примером инженерного принципа «меньше значит больше» — их прочность обусловлена не объемом, а расчетная геометрия, разумное использование материалов и безжалостное моделирование Поскольку уплотнение сетей 5G и терагерцовые диапазоны 6G требуют более легких, но прочных вышек, эти принципы будут становиться все более важными.
