Определение: Горячеоцинкованные стальные конструкции, предназначенные для распределительных линий среднего напряжения, монтажа трансформаторов и сельских/городских электросетей.
| Параметр | Спецификация | Стандарт/Сорт |
|---|---|---|
| Класс напряжения | 4,6 кВ / 11 кВ / 22 кВ / 33 кВ | МЭК 60038 |
| Диапазон высот | 9–18 м | Модульные секции |
| Материал | ASTM A572 Gr.50 / S355JR | Предел текучести: 345-355 МПа |
| Покрытие | Горячее цинкование (HDG) | Мин. 610 г/м² (ISO 1461) |
| Верхний диаметр | 100-180 мм | Конусность: 1,2%/м |
| Диаметр основания | 220-450 мм | |
| Сопротивление ветра | 160 км/ч (IEC 60826 Класс 4) | 12,5 мм радиальная ледовая нагрузка |
| Изгибающий момент | 20-150 кН·м | На GL (линия земли) |

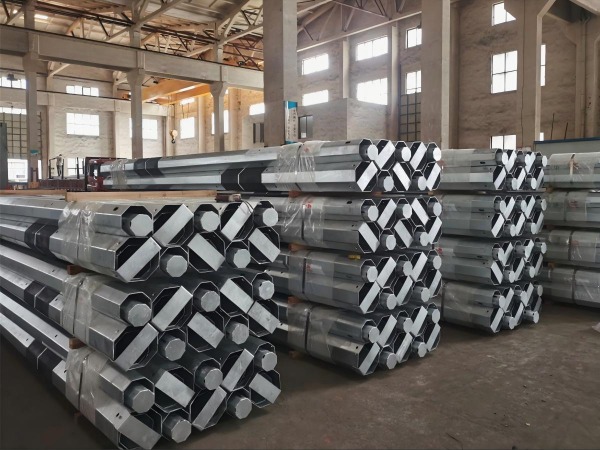

Конический монополь: коническая конструкция для оптимального распределения нагрузки
Типы соединений:
Фланцевое болтовое соединение (болты М24, класс прочности 8.8)
Скользящая посадка со срезными штифтами (для быстрой сборки)
Стандартные высоты:
граф ЛР
33кВ --> 15м/18м 22кВ --> 12м/15м 11кВ --> 9м/12м
| Компонент | Спецификация |
|---|---|
| Траверсы | Горячеоцинкованная сталь (длина 1,5-3 м) |
| Изоляторные штифты | 16-24 мм Ø, с зазором в зависимости от фазы |
| Фазовый интервал | 11 кВ: 0,9 м / 33 кВ: 1,8 м (МЭК 61936) |
| Дорожный просвет | ≥5,5 м для 33 кВ (AS/NZS 7000) |
Прямое захоронение:
Глубина = 10% высоты столба + 0,6 м
Обратная засыпка: 95% уплотненного зернистого грунта
Бетонный кессон:
1,2 м Ø × 2,5 м глубиной (для мягких грунтов)
Арматурный каркас: 6 вертикальных прутков Т16 со стяжками Т10
| Компонент | Функция | Стандартный |
|---|---|---|
| Нейтральный проводник | С верхним креплением (системы ABC) / с креплением на поперечине | МЭК 60502-2 |
| Заземление | Медный кабель 50 мм² на стержни 2×3 м (≤10 Ом) | IEEE 80 |
| Ограничители перенапряжения | В полимерном корпусе (30 кА, 36 кВ MCOV) | МЭК 60099-4 |
| Предупреждающие знаки | «ОПАСНОСТЬ 33 кВ» на высоте 2,5 м | ИСО 3864 |
| Особенность | Сталь (33 кВ) | Бетон (33 кВ) | Дерево (33 кВ) |
|---|---|---|---|
| Продолжительность жизни | 50+ лет | 40 лет | 20 лет |
| Режим отказа | Деформация изгиба | Хрупкое разрушение | Гниль у основания |
| Грузоподъемность льда | 25 мм радиальный | 20 мм радиальный | 15 мм радиальный |
| Обслуживание | Ноль | Проверка на наличие трещин | Борьба с вредителями |
| Пригодность к переработке | 100% | Ограниченный | Низкий |
Процесс HDG:
Кислотное травление (HCl, 10-15%)
Флюсование (ZnNH₄Cl₂)
Погружение в цинковую ванну при температуре 450°C (6–10 мин)
Толщина покрытия:
Основание: 85 мкм
Зоны сварки: 70 мкм (минимум)
Расходуемые аноды: опционально для прибрежных/промышленных зон
Высота: 12 м. Траверсы: 2×2,4 м (горизонтальная V-образная конфигурация). Провода: AAC 150 мм² (3 фазы + нейтраль). Расстояние от земли: 5,0 м.
Высота: 18 м. Траверсы: 3×3,0 м (треугольная форма). Провода: ACSR 240/40 мм². Дорожный просвет: 6,5 м.
Обследование объекта:
Испытание удельного сопротивления грунта (метод Веннера с четырьмя штифтами)
Сканирование воздушной линии (проверка зазоров с помощью LiDAR)

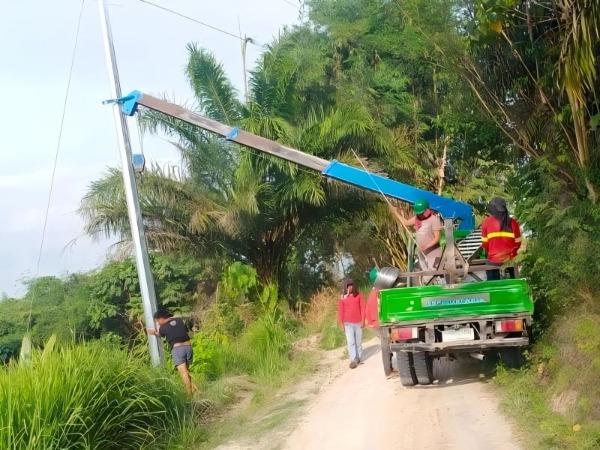

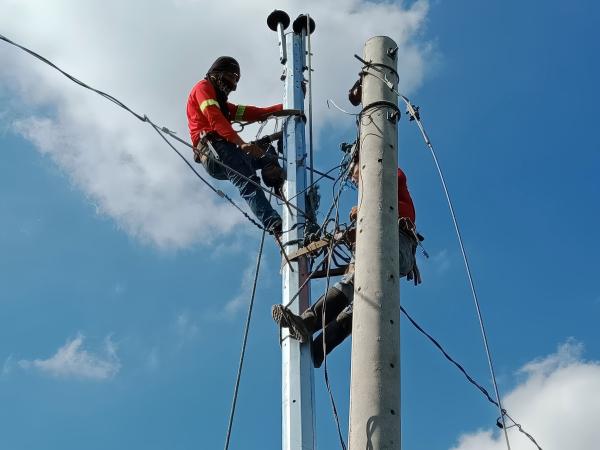

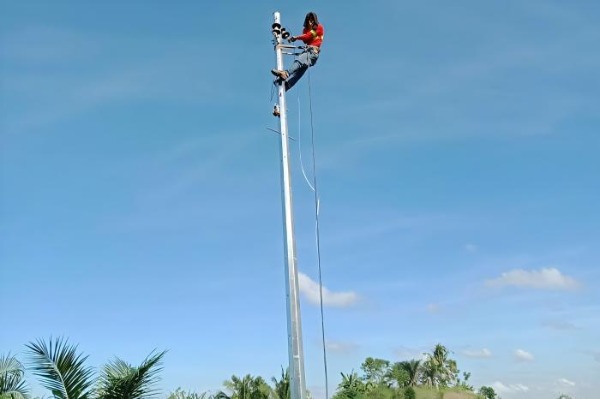

Эрекция:
Крановый подъемник с траверсами
Допуск по вертикали: ≤1:500
Ввод в эксплуатацию:
Очистка изолятора (силиконовое покрытие)
Проверка крутящего момента: предел текучести болтов составляет 90%
Испытание мегомметром: >500 МОм (фаза-земля)
| 18-метровый столб 33 кВ | Стоимость (доллары США) |
|---|---|
| Столб + Крепеж | 1800–2500 долларов США |
| Фундамент | 600–1200 долларов США |
| Установка | 1000–1500 долларов США |
| Общий | 3400–5200 долларов США |
| Примечание: стоимость жизненного цикла на 40% ниже, чем у бетона за 30 лет. |
Проект: Саудовская Аравия, фидер подстанции 132/33 кВ
Задача: истирание песком при температуре + 55°C
Решение:
Сверхтолстый HDG (100 мкм) + эпоксидное верхнее покрытие
Бетонные воротники на линии заземления
Результаты:
Нулевая коррозия через 8 лет
Выдержал ветер шамал скоростью 90 км/ч
Конструктивный: EN 40-3-3/ANSI O5.1
Электрические: IEC 61936 / IEEE 1127
Безопасность: OSHA 1910.269 (ступенчатые болты/D-образные кольца)
Качество: сварка ISO 9001 + ISO 3834-2
Совет инженера: для линий напряжением 33 кВ на изоляторах с высотой над уровнем моря > 1000 м следует устанавливать коронирующие кольца, чтобы снизить уровень радиочастотных помех.
Для индивидуальных проектов: укажите класс почвы, зону ветра/гололеда и натяжение проводника для выбора класса опоры (класс 1–5 согласно IEC 60826).
