Определение: Конструктивные башни, спроектированные таким образом, чтобы визуально сливаться с окружающей средой, сохраняя при этом полную функциональность.
Основные цели:
Минимизировать визуальное вмешательство в чувствительные зоны (жилые, исторические, живописные)
Снизить риск вандализма/краж в отдаленных районах
Скрыть критически важную инфраструктуру (военную/охранную)
Соблюдайте строгие требования зонирования/нормативные требования
Ключевые инженерные принципы:
Сопоставление спектра: воспроизведение отражения окружающей среды в видимом, ИК и радиолокационном диапазонах
Воспроизведение текстуры: имитация зернистости поверхности (кора, бетон, листва)
Нарушение формы: разрушение узнаваемых силуэтов башен.
Адаптация материала: использование неотражающих, поглощающих радиоизлучение композитных материалов.
| Подтип | Технические характеристики | Приложения |
|---|---|---|

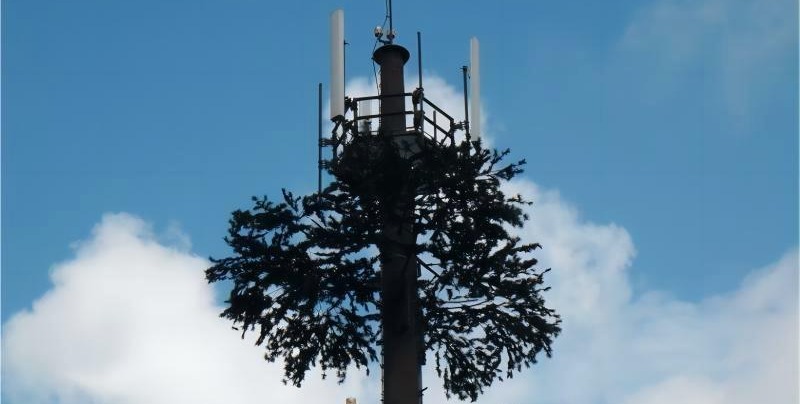

| Лесные башни |
- Облицовка из армированного стекловолокном полимера (GRP) с текстурой коры
- Антенные крепления, замаскированные под ветви деревьев - Индивидуальный подбор цвета с использованием палитры RAL K7 Woodland |
Сотовые сети в национальных парках
Посты наблюдения за дикой природой |
| Башни Рокфейс |
- Геополимерный бетон с добавлением местных заполнителей
- Неотражающие угловые грани (10°–45°) - Обработка поверхности, рассеивающей радиолокационные лучи |
Горные телекоммуникационные объекты
Пограничный надзор |
| Башни пустыни |
- Полиуретановое покрытие с песочной текстурой (RAL 1019)
- Конструкция вентиляционных отверстий для отвода тепла, имитирующая дюны - УФ-стойкие материалы, выдерживающие температуру 50+°C |
Связь на нефтяных месторождениях
Военные операции в пустыне |
| Подтип | Технические характеристики | Приложения |
|---|---|---|
| Стелс-Стипл |
- Профиль церковного шпиля с внутренней решетчатой структурой
- Акустическое гашение шума оборудования в колокольне - Внешняя поверхность из свинцово-покрытой меди (патина состаренная) |
Развертывание 5G в историческом районе |

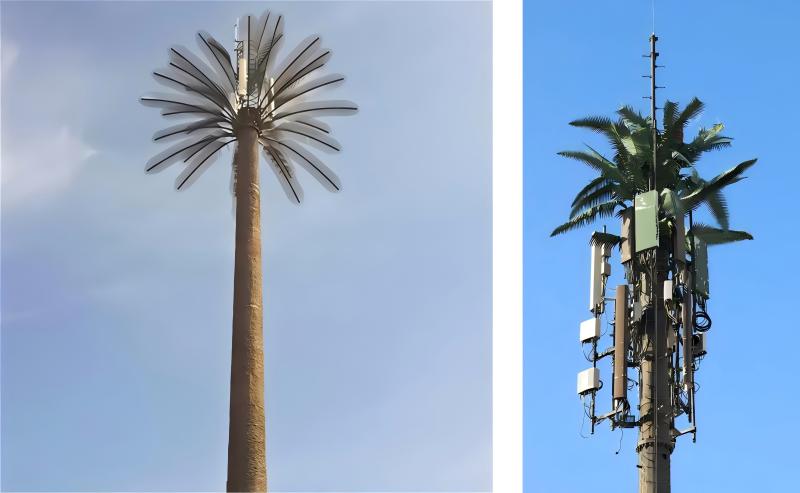

| Монопальмовые деревья |
- Ствол из стеклопластика с полиэтиленовыми листьями (ветровая прочность 130 км/ч)
- Внутренний армированный стержень из нержавеющей стали - Системы водостоков, замаскированные под виноградные лозы |
телекоммуникации курортной зоны
Элитный жилой комплекс |
| Башни вентиляционных труб |
- Конструкция дымохода с двойными стенками и тепловыми перегородками
- Порошковое покрытие промышленного класса (RAL 7022) - Рассеивание тепла, соответствующее нормам выбросов |
Заводские комплексы
Системы портового управления |
| Подтип | Технические характеристики | Приложения |
|---|---|---|
| Флагштоки башни |
- Телескопические алюминиевые секции (макс. 40 м)
- Внутренние волноводные антенные облучатели - Интеграция системы шкивов фала |
Посольства и правительственные комплексы
Городские микроячейки |
| Копии водонапорной башни |
- Корпус резервуара из стеклопластика под давлением (вмещает 20 000 л)
- Конструктивная решетка внутри полости резервуара - Функциональные индикаторы уровня воды |
Муниципальная инфраструктура
Сельские водные округа |
| Башни с рекламными щитами |
- Конструкция для крепления цифрового дисплея
- Кабельные каналы за рекламными панелями - 360° сервисные мостики |
Телекоммуникации на шоссе
Городская реклама |
(Примечание: только рассекреченные технологии)
| Подтип | Технические характеристики | Приложения |
|---|---|---|
| Радиочастотные мачты Stealth |
- Углеродные композиты с радиопоглощающими матами (RAM)
- Уменьшенный профиль ЭПР (<0,1 м² в X-диапазоне) - Термообертывания, подавляющие ИК-излучение |
Передовые оперативные базы
станции радиоэлектронной разведки |
| Быстроразвертываемый скрим |
- Модульная камуфляжная сеть с контролем спектральной сигнатуры
- Легкая натяжная мембрана (3 кг/м²) - Многополосные частотно-избирательные поверхности (ЧСП) |
Мобильная артиллерийская РЛС
Временное наблюдение |
| Ложные структуры |
- Надувные башни-приманки с уголковыми отражателями
- Эмуляторы тепловой сигнатуры - Аппаратные отсеки с экранированным электромагнитным излучением |
Радиоэлектронный обман
Силовая защита |
Материаловедение:
Покрытия: эпоксидная смола с керамическим наполнителем и пигментами-хамелеонами (меняют цвет в зависимости от угла обзора)
Текстурирование: лазерная гравировка, имитирующая естественные поверхности (точность ±0,02 мм)
Тепловое управление: материалы с изменяемым фазовым составом (PCM) в оболочке для маскировки тепловых сигнатур
Электромагнитная инженерия:
Частотно-избирательные поверхности (FSS): прозрачны для рабочих диапазонов (например, 1,7–2,5 ГГц), блокируя другие
Радиопоглощающие структуры (RAS): композиты, легированные углеродными нанотрубками, ослабляющие излучение в диапазоне 8–18 ГГц
Структурная интеграция:
Сохранение ветровой нагрузки: элементы камуфляжа рассчитаны на ≤5% дополнительного сопротивления
Доступ для обслуживания: скрытые люки с биометрической защитой
Защита от молнии: рассеивающие полосы, встроенные в искусственную кору
| Тип камуфляжа | Диапазон визуального обнаружения | ЭПР | Цикл технического обслуживания | Стоимость Премиум |
|---|---|---|---|---|
| Смешивание леса | ≤100м | Базовый уровень | 18 месяцев | 25–40% |
| Городской стелс | ≤50м | +0,5 дБсм | 24 месяца | 35–60% |
| Военные радиочастотные стелс-технологии | ≤30м | -20 дБсм | 6 месяцев | 200–400% |
| Архитектурный мимик | ≤15м | +3 дБсм | 60 месяцев | 70–90% |
Фаза анализа сайта
LiDAR-сканирование окрестностей
Картирование спектрального отражения (350–2500 нм)
Исторические исследования видимости (сезонные изменения)
Соблюдение нормативных требований
Исключения из правил маркировки препятствий FAA
Местные кодексы сохранения культурного наследия
Требования к допуску к военной безопасности
Соображения жизненного цикла
Испытание на деградацию под воздействием УФ-излучения (более 3000 часов ускоренного воздействия атмосферных условий)
Устойчивость к вандализму (рейтинг ударопрочности IK10)
Пожарная безопасность (класс распространения пламени А)
Пример исследования: В рамках сингапурского проекта «Деревья знаний» в заливе Марина-Бэй было установлено 132 вышки-монопальмы, что позволило снизить количество жалоб на визуальное воздействие на окружающую среду на 92% и обеспечить покрытие 5G. Каждое «дерево» содержит 18 антенн с потерями сигнала менее 0,5 дБ из-за покрытия из стеклопластика.
