Palm Tree Towers: сочетание природы и телекоммуникаций нового поколения

Для операторов связи, борющихся с сопротивлением NIMBY («Not In My Backyard») в живописных или городских районах, башни из пальм предлагают революционное решение. Эти скрытые телекоммуникационные структуры имитируют настоящие пальмы, в то же время размещая антенны, микроволновые каналы связи и системы IoT. Ниже представлен подробный обзор их производства, технических характеристик и параметров производительности — спроектированных для минимального визуального воздействия и максимальной функциональности.

Основные технические характеристики

Современные башни-пальмы сочетают в себе структурную целостность, радиочастотную эффективность и эстетическую маскировку.

Ключевые параметры включают в себя:

Конструкционные материалы:

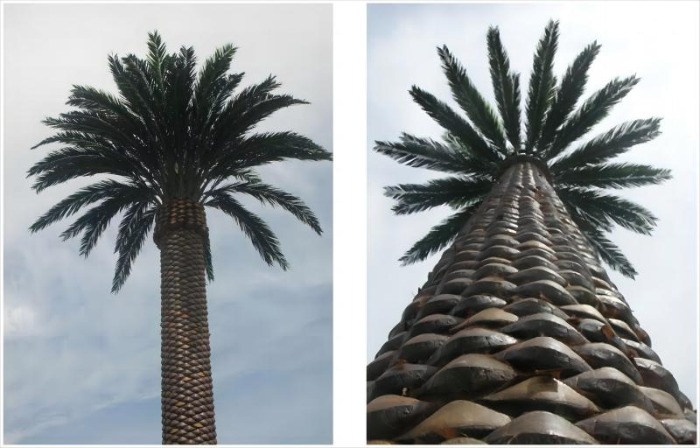

• Ствол: оцинкованный стальной сердечник с корой из армированного волокном полимера (FRP).

• Листовая пластина: полиэтилен (ПЭ), устойчивый к ультрафиолетовому излучению, или стеклопластик (GRP) со встроенными гнездами для антенн.

• Фундамент: Железобетонное основание (глубина 4–6 м, диаметр 3–5 м).

• ---

Технология камуфляжа: наука «невидимости»

1. Биомиметический дизайн:

1. Листья воспроизводят такие виды, как Phoenix dactylifera (финиковая пальма), используя трехмерное лазерное сканирование местных деревьев.

2. Стабильность цвета сохраняется в течение 10+ лет благодаря покрытиям, устойчивым к УФ-излучению (соответствующим стандарту ASTM D4329).

2. Материалы, оптимизированные для радиочастот:

1. Оболочка магистрали из стеклопластика с диэлектрической проницаемостью <2,8 обеспечивает минимальное затухание сигнала.

2. Скрытая заземляющая плоскость под искусственными «корнями» снижает электромагнитные помехи.

3. Экологическая интеграция:

1. Безопасное для птиц расстояние между листьями препятствует гнездованию.

2. Покрытия, отражающие инфракрасное излучение, сливаются с естественным пологом при аэрофотосъемке.

Рабочий процесс производства: от САПР до установки

1. Настройка и моделирование:

1. Сканирование конкретных участков позволяет определить морфологию местных видов пальм.

2. Программное обеспечение 3D BIM (например, Tekla Structures) проектирует несущие решетчатые конструкции и крепления антенн.

2. Изготовление:

1. Секции багажника: Стальные трубы оцинкованы (цинковое покрытие 150 мкм) для защиты от коррозии.

2. Передние крылья: литой полиэтилен/стеклопластик с прорезями для антенн.

3. Сборка и установка:

1. Модульные сегменты крепятся болтами на месте (5–7 дней).

2. Монтаж с помощью крана + выравнивание антенны с помощью дрона.

4. Технология маскировки:

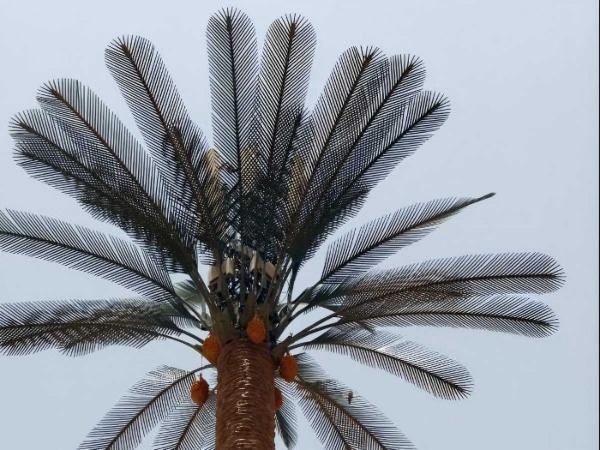

1. Антенны спрятаны в верхних ветвях; RRU спрятаны в полых отсеках ствола.

2. Почва/ландшафтный дизайн маскируют фундамент и противовесное кольцо.

Пример внедрения: «умные пальмы» в Дубае

Расположение: пляж для серфинга и прибрежные парки.
Характеристики:

• Высота: 6 м (20 футов).

• Площадь листвы: 18 м² для сбора солнечной энергии.

• Услуги: бесплатный Wi-Fi, зарядка устройств, пункты экстренного вызова.
  Результаты:

• Зарядка в 2,5 раза быстрее, чем от домашних розеток.

• Никаких жалоб на состояние объектов культурного наследия ЮНЕСКО.

• Планируется построить более 103 объектов по всему Дубаю.

• ---

Критические ограничения и решения
