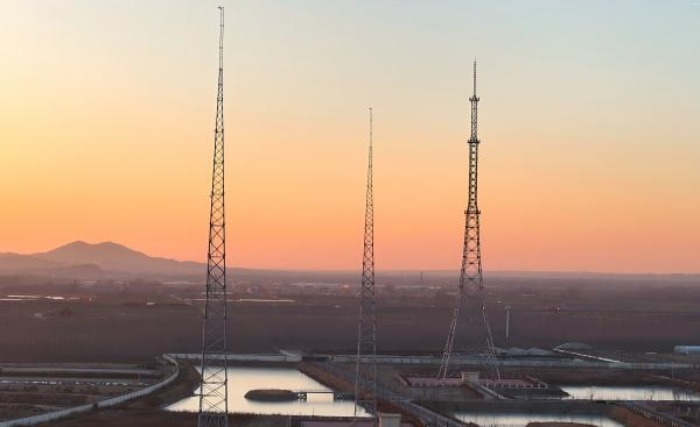

Ниже приведено техническое сравнение и обзор спецификаций 3-Leg и 3-Leg. Четырехногие решетчатые телекоммуникационные башни – структурные рабочие лошадки сотовых сетей, оптимизированные для обеспечения устойчивости, полезной нагрузки и адаптации к рельефу местности:
| Параметр | Решетчатая башня с тремя ножками | Решетчатая башня с 4 ножками |
|---|---|---|
| Базовая геометрия | Треугольный | Квадратный/Прямоугольный |
| Типичная высота | 30–80м | 40–120м+ |
| Сопротивление ветру | 180 км/ч (112 миль/ч) | 220 км/ч (137 миль/ч) |
| Грузоподъемность | 1500–3500 кг | 3000–8000 кг |
| Площадь фундамента | 20–40м² | 30–70м² |
| Использование материалов | на 15–30% меньше стали | Более высокая избыточность |
| Обработка грузов | 3-нога | 4-нога |
|---|---|---|
| Боковая устойчивость | Умеренная (зависит от фиксации) | Улучшенный (избыточные пути нагрузки) |
| Жесткость при кручении | Нижний (подвержен скручиванию) | Сопротивление выше на 40% |
| Давление на фундамент | Концентрация на точках ног | Равномерно распределено |
| Резервирование отказов | Критический отказ одной точки | Многопутевое распределение нагрузки |

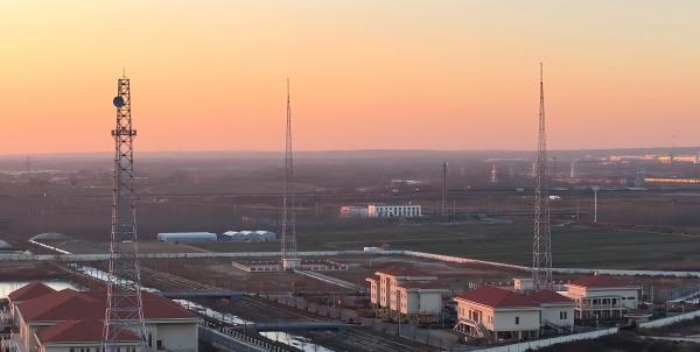

3-нога :
К-образные или Х-образные связи
Максимальная высота панели без опоры: 6 м

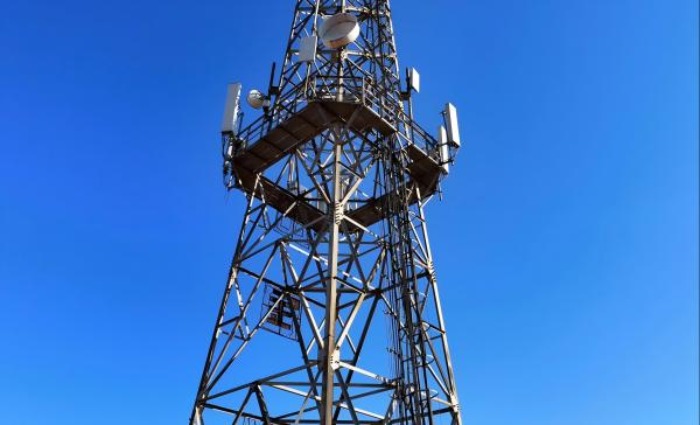

4-нога :
Резервные фермы Уоррена/Виренделя
Максимальная высота панели без опоры: 8 м
| Состояние | Пригодность 3-х опор | Пригодность 4-х ножек |
|---|---|---|
| Наклонная земля | Хорошо (Δвысота <1,5 м/нога) | Отлично (Δвысота <3 м/нога) |
| Мягкая почва | Требуются свайные фундаменты. | Часто достаточно отдельных фундаментов |
| Сейсмические зоны | Ограничено зоной 3 (IBC) | Сертифицировано для Зоны 4 |
| Районы ледовой нагрузки | Макс. радиальный лед 25 мм. | 50 мм радиальный лед |
| Особенность | 3-х этапный (60м) | 4-х ступенчатый (60м) |
|---|---|---|
| Вес стали | 8–12 тонн | 12–18 тонн |
| Секция ног | 150 мм Ø трубчатый (ASTM A500) | 200 мм Ø трубчатый (ASTM A572) |
| Класс болта | ASTM A325 (M24–M30) | ASTM A490 (M30–M36) |
| Система скалолазания | Внешняя лестница | Внутренняя лестница + платформы |
| Время установки | 7–10 дней | 10–15 дней |
| Конфигурация | Предел в 3 ноги | Преимущество 4-х ног |
|---|---|---|
| Количество антенн | 6–9 секторов + 2 тарелки | 12–18 секторов + 4 тарелки |
| Поддержка 5G mMIMO | До 32T32R | 64T64R + концентраторы C-RAN |
| Микроволновая транзитная сеть | Макс. 0,6 м тарелки | 1,2–2,4м тарелки |
| Будущее расширение | Ограниченный запас высоты | 20% резервной мощности |
| Тип | 3-нога | 4-нога |
|---|---|---|
| Несущая способность почвы | 200 кПа мин. | 150 кПа мин. |
| Объем бетона | 15–25м³ | 20–40м³ |
| Анкерные болты | 3× группы (4 болта/нога) | 4× группы (4 болта/нога) |
| Укрепление | 120 кг/м³ | 150 кг/м³ |
| Компонент | 3-х этапный (60м) | 4-х ступенчатый (60м) |
|---|---|---|
| Изготовление стали | 45 000–75 000 долларов США | 70 000–110 000 долларов США |
| Фундамент | 25 000–45 000 долларов США | 35 000–65 000 долларов США |
| Установка | 30 000–50 000 долларов США | 45 000–80 000 долларов США |
| Общие капитальные затраты | 100 тыс.–170 тыс. долларов | 150–255 тыс. долл. США |
| Продолжительность жизни | 25–30 лет | 35–40 лет |
| Вариант использования | Предпочтительный тип | Почему? |
|---|---|---|
| Городские макросайты | 4-х ножка | Более тяжелая полезная нагрузка 5G mMIMO + устойчивость к ветру |
| Охват сельской местности | 3-х ножка | Экономическая эффективность; умеренная нагрузка на антенну |
| Горные вершины | 4-х ножка | Превосходная устойчивость к кручению |
| Прибрежные участки | 4-х ножка | Избыточность коррозии; устойчивость к сильному ветру |
| Временные развертывания | 3-х ножка | Более быстрая установка/демонтаж |
| Ограничение | 3-х этапное смягчение | 4-х ступенчатая система смягчения |
|---|---|---|
| Колебание при сильном ветре | Настроенные инерционные демпферы | Избыточные распорки |
| Осадка грунта | Свайные фундаменты | Балки + улучшение почвы |
| Сейсмическое движение | Базовая изоляция (Зона 0-3) | Соединения, устойчивые к моменту |
| Коррозия | HDG + периодический осмотр | HDG + катодная защита |
Гибридные ноги:
Башни с тремя опорами и четвертой опорой для критических участков
Роботизированная сборка:
Автономные дроны для установки болтов (строительство на 20% быстрее)
Умные башни:
Тензодатчики IoT + мониторинг деформаций LiDAR
Модульные обновления:
Штабелируемые секции для увеличения высоты
Место: 70-метровая башня в Себу (зона ветра 230 км/ч)
Сравнение:
| Метрическая | Результат 3-х этапов | Результат 4-х этапов |
|---|---|---|
| Ветер качается | 1,8° (превышен предел в 1,5°) | 0,7° |
| Выживание | Поврежден (тайфун Рай) | Оперативный |
| Полезная нагрузка | Понижено до 6 антенн | Поддерживается 12 антенн |
Заключение: для всех будущих участков выбрана схема с четырьмя опорами
| Стандарт | 3-нога | 4-нога |
|---|---|---|
| Структурный | TIA-222-H (класс 3) | TIA-222-H (класс 4) |
| Ветер/Лед | ASCE 7-22 (категория риска II) | ASCE 7-22 (категория риска III) |
| Сейсмический | МБК 2021 (Зона 0-3) | IBC 2021 (Зона 0-4) |
| Коррозия | ISO 1461 (Класс H) | ИСО 12944 (C5-M) |
Выбирайте 3-х этапный вариант, когда:
Бюджет является основным ограничением
Зоны ветра < 150 км/ч
Нагрузка на антенну ≤ 2500 кг
Стабильный скальный рельеф
Выбирайте 4-Leg, когда:
Размещение массивного MIMO 5G/6G
Прибрежные/тайфунные регионы
Сейсмическая зона 3+
Общая инфраструктура для нескольких операторов (MOCN)
