Почему в современных кампаниях по измерению ветра преобладают башни с оттяжками высотой более 100 метров?

Ветроэнергетическая отрасль находится в тихой, но неуклонной гонке вверх. Десять лет назад 70-метровая ветряная турбина считалась значительным размером. Сегодня стандартной является высота ступицы в 100 метров, а турбины высотой 150 метров и более становятся все более распространенными. Для разработчиков, планирующих многомиллионные ветропарки, ставки огромны: 10%-ная ошибка в оценке скорости ветра может привести к 30%-ному расхождению в оценках выработки энергии — и к многомиллионным потерям в доходах. Основой точной оценки ветровых ресурсов является... метеорологическая (мет) башня которые должны подниматься как минимум до высоты ступицы предлагаемых турбин. По мере подъема турбин, башни, измеряющие скорость ветра, также должны подниматься. В этом стремлении к высоте... решетчатая башня с оттяжками Стало бесспорным отраслевым стандартом.

Важность правильной высоты: согласование высоты ступиц турбин.

Скорость ветра увеличивается с высотой — это явление известно как сдвиг ветра. Однако эта зависимость не является линейной или универсальной. Она варьируется в зависимости от рельефа местности, атмосферной устойчивости и местной географии. Для точного прогнозирования выработки энергии разработчики должны измерять скорость ветра на фактической высоте, где будут работать турбины.

Современные крупномасштабные ветротурбины обычно имеют высоту ступицы от 100 до 160 метров. Морские ветротурбины и модели следующего поколения для наземных электростанций достигают высоты 200 метров. Метеорологическая вышка, высота которой составляет всего 60 или 80 метров, вынуждает разработчиков экстраполировать скорость ветра в большую сторону, используя теоретические модели — модели, которые могут внести неприемлемую неопределенность в решения об инвестициях в размере нескольких миллионов долларов.

Таким образом, отраслевым стандартом для наземных ветроэнергетических установок стали 100-метровые метеорологические вышки, а для проектов с большей высотой ступицы или сложным рельефом местности предусматриваются более высокие конструкции.

Проблема прочности конструкции: как достичь высоты более 100 метров

Достичь высоты в 100 метров с помощью самонесущей конструкции возможно, но экономически невыгодно. Самонесущая решетчатая башня такой высоты требует значительного количества стали в своих опорных секциях — кубическая зависимость между высотой и потребностью в материалах приводит к экспоненциальному росту затрат. Фундаменты превращаются в массивные бетонные блоки или глубокие свайные системы, предназначенные для сопротивления огромным опрокидывающим моментам.

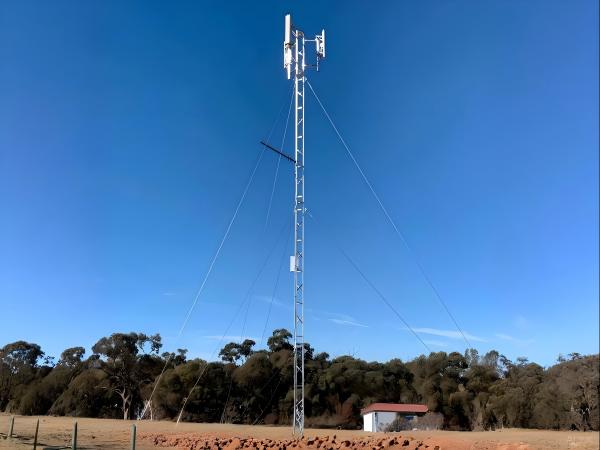

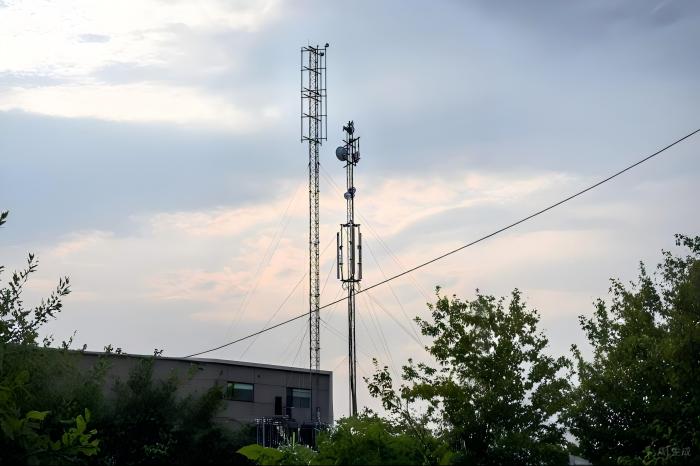

Башня с оттяжками решает эту проблему за счет принципиального изменения в ее конструктивном поведении. Вместо того чтобы противостоять ветровым нагрузкам за счет собственной прочности башни на изгиб, она передает боковые нагрузки на растяжение в оттяжках и на сжатие в тонкой мачте. Такое разделение функций позволяет сделать мачту удивительно легкой — с равномерным поперечным сечением, а не с резко сужающимся основанием.

Сравнительная эффективность использования материалов

Для 100-метровой башни:

1. Самоподдерживающаяся решетка: Для изготовления базовых секций требуется значительное количество стали, часто от 50 до 80 тонн в общей сложности.

2. Решётчатая конструкция с оттяжками: Тонкая мачта с 3-4 уровнями оттяжек, общий вес стали часто составляет 15-25 тонн — снижение на 50-70%.

Такая экономия материалов напрямую приводит к сокращению затрат на изготовление, транспортировку и монтаж.

Технические преимущества башен с оттяжками для измерения скорости ветра

Помимо экономии сырья, башни с оттяжками обладают определенными преимуществами для применения в метеорологических вышках.

1. Минимальное искажение потока

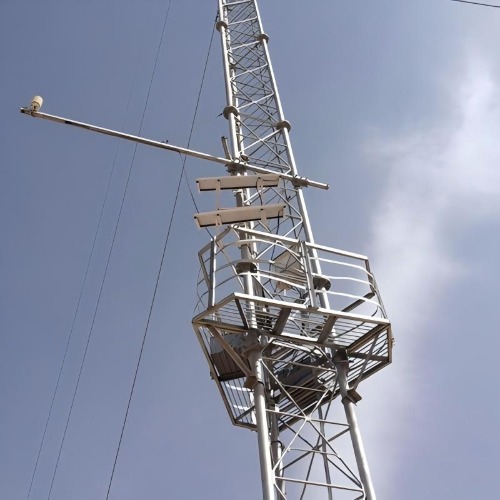

Для измерения скорости ветра необходимо разместить измерительное оборудование в условиях отсутствия возмущений в воздушном потоке. Самонесущая башня со значительным поперечным сечением и массивным основанием может создавать вихревые следы, искажающие показания анемометров, установленных на конструкции. Тонкий профиль мачты с оттяжками минимизирует это влияние потока, обеспечивая более чистые и точные данные.

2. Адаптируемое размещение на сложном рельефе.
Ветроэлектростанции часто располагаются именно в тех местах, где самонесущие башни сложнее всего возводить: на горных хребтах, крутых склонах, в отдаленных лесных массивах. Башни с оттяжками, благодаря своим модульным компонентам и возможности установки с помощью небольших кранов или даже вертолета, легко адаптируются к сложным условиям.

3. Снижение воздействия на фундамент.
Центральное основание башни с оттяжками воспринимает в основном сжатие от веса мачты. Три или четыре анкерных фундамента, расположенные радиально, противодействуют натяжению тросов. Эта распределенная система требует меньшего объема бетона и часто может быть установлена с минимальным нарушением грунта — существенное преимущество в экологически чувствительных районах или на скалистой местности, где выемка одного массивного фундамента нецелесообразна.

4. Сниженное визуальное воздействие
Для временных измерительных кампаний (обычно на 1-3 года) визуальный след имеет значение. Стройная башня с оттяжками гораздо менее заметна, чем массивная самонесущая конструкция, что упрощает получение разрешений в районах, где важны эстетические аспекты.

Экономика затрат: преодоление кривой «высота-издержки»

Экономическое преимущество использования мачт с оттяжками на высоте более 100 метров является решающим:

(Приведенные соотношения являются иллюстративными; фактические показатели могут отличаться в зависимости от местоположения и проектных характеристик.)

Разница в стоимости увеличивается с высотой, поскольку требования к материалам и фундаменту для самонесущей башни возрастают экспоненциально, в то время как стоимость башни с оттяжками увеличивается со скоростью, гораздо более близкой к линейной.

Применение: Жизненный цикл кампании по измерению результатов

Типичная кампания по измерению ветра проходит по предсказуемой схеме, которая идеально соответствует возможностям башни с оттяжками:

1. • Выбор места: Башня должна быть расположена в зоне предполагаемого размещения турбин, часто на горных хребтах или открытой местности, где установка самонесущих фундаментов башни будет наиболее сложной задачей.

2. • Получение разрешений: Башни с оттяжками, благодаря меньшему визуальному воздействию и уменьшенной площади фундамента, часто получают разрешения быстрее, особенно в районах, находящихся под охраной как живописные или сельскохозяйственные угодья.

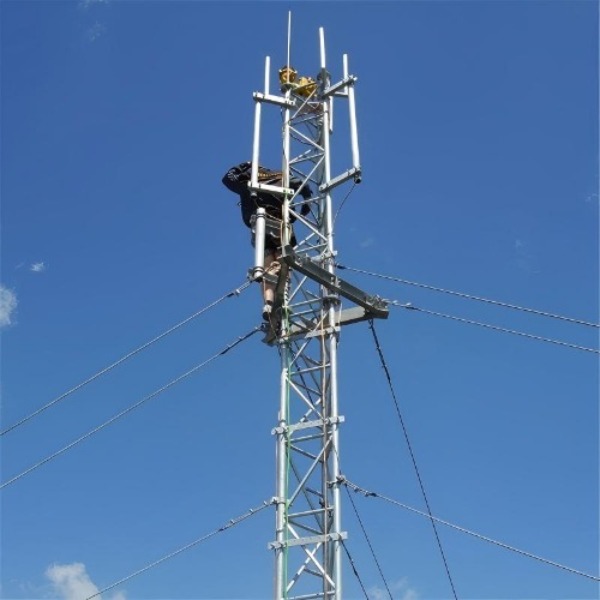

3. • Установка: Модульная конструкция позволяет использовать для монтажа краны меньшего размера. 100-метровую башню с оттяжками можно установить за 3-5 дней бригадой из 4-6 человек, по сравнению с 2-3 неделями для самонесущей конструкции.

4. • Период измерения: Как правило, сбор данных осуществляется в течение 12-24 месяцев непрерывно, с использованием анемометров, установленных на разных высотах (часто 40 м, 60 м, 80 м, 100 м, а иногда и 120 м). Башни с оттяжками позволяют размещать измерительные штанги с минимальным искажением потока.

5. · Вывод из эксплуатации: После того как будет получено финансирование на строительство ветроэлектростанции и начнётся возведение, метеорологическая вышка демонтируется. Башни с оттяжками разбираются эффективно, оставляя после себя только небольшие анкерные фундаменты, которые можно удалить или оставить без особого воздействия на окружающую среду.
