Введение
В мире критически важной радиолокационной инфраструктуры точность — это всё. Современные радиолокационные системы, будь то метеорологический мониторинг, управление воздушным движением или оборона, требуют исключительно устойчивой платформы. Даже незначительные структурные колебания или колебания… радарная вышка может вносить фазовые ошибки, искажать диаграмму направленности и ухудшать качество данных, что приводит к явлению, известному как «структурная интерференция». Таким образом, достижение нулевых помех — это не амбициозная цель, а фундаментальное инженерное требование. В этой статье мы подробно рассмотрим сложные принципы проектирования и технологии, используемые для того, чтобы сама вышка оставалась невидимым и стабильным местом для чувствительного оборудования, которое она размещает.
1. Враг точности: источники вибрации и колебаний
Радарная вышка — это динамическая конструкция, постоянно подвергающаяся воздействию сил, вызывающих движение. Основные причины:
Ветровая нагрузка: Самая значительная и постоянная сила. Она создаёт как статическое давление (среднее отклонение), так и динамическое возбуждение от вихреобразования и бафтинга, что приводит к резонансным колебаниям.
Формирование вихрей: Обтекая башню, ветер создаёт чередующиеся вихри, отрывающиеся от неё с обеих сторон, создавая периодическую боковую силу. Если эта частота совпадает с собственной частотой конструкции, это может вызвать значительную, продолжительную вибрацию.
Вибрация, вызванная оборудованием: Вращение антенны и работа внутренних механизмов могут передавать через конструкцию низкоамплитудные высокочастотные вибрации.
Сейсмические и экологические нагрузки: В некоторых регионах сейсмическая активность и тепловое расширение/сжатие также могут способствовать перемещению конструкций.
Следствием этих перемещений является отклонение угла наведения радара, что может проявляться в размытом изображении, неточном отслеживании цели и сниженном разрешении.
2. Основы устойчивости: анализ динамических характеристик
Первым и наиболее важным этапом проектирования с учётом требований устойчивости является комплексный анализ динамических характеристик. Он включает в себя создание детальной конечно-элементной модели (FEM) всей конструкции для прогнозирования её поведения под динамическими нагрузками.
Собственная частота и формы колебаний: Инженеры рассчитывают основные собственные частоты башни и соответствующие им формы колебаний (форму деформации при вибрации). Основная цель проектирования — отстроить эти частоты от доминирующих частот воздействия ветра (образования вихрей) и вращающейся антенны радара.
Испытания в аэродинамической трубе: Для критически важных применений масштабные модели башни испытываются в аэродинамических трубах. Это подтверждает корректность вычислительных моделей и предоставляет точные данные о силе ветра, включая критические скорости ветра, вызывающие вихревые вибрации (VIV).
Аэроупругий анализ: Это усовершенствованное моделирование оценивает взаимодействие инерционных, упругих и аэродинамических сил для прогнозирования сложных явлений, таких как галопирование и флаттер, обеспечивая устойчивость во всем рабочем диапазоне скоростей ветра.
3. Укрощение движения: применение демпферов
Знание динамических характеристик позволяет инженерам разрабатывать целевые решения для рассеивания энергии колебаний. Ключевыми активными компонентами этой защиты являются демпферы.
Настроенные инерционные демпферы (TMD): TMD — это пассивное устройство, состоящее из массы, пружин и демпфера, точно «настроенного» на определённую проблемную частоту вышки. Когда вышка начинает вибрировать на этой частоте, TMD колеблется в противофазе, противодействуя колебаниям и рассеивая энергию в виде тепла. Для высоких радиолокационных вышек TMD весьма эффективны для смягчения как ветровых колебаний, так и вибрации.
Вязкостные демпферы: Они действуют как гидравлические амортизаторы, установленные в распорках башни. Их действие зависит от скорости: чем быстрее движется конструкция, тем большую силу сопротивления они создают. Они отлично поглощают энергию внезапных порывов ветра и сейсмических явлений.
Винтовые полосы: Для смягчения вибрации, вызванной вихрями, используются винтовые ребра – простое, но эффективное аэродинамическое решение. Эти спиралевидные ребра, прикрепленные к верхним секциям башни, нарушают когерентное формирование вихрей, предотвращая возникновение резонансных сил.
4. Форма следует за функцией: структурная оптимизация формы
Сама форма башни — это первая линия защиты от динамического возбуждения. Оптимизация её формы снижает силы возбуждения в месте их возникновения.
Аэродинамические сечения: Переход от круглых цилиндрических профилей к многоугольным (например, восьмиугольным) или коническим профилям может существенно изменить воздушный поток и повысить критическую скорость ветра для образования вихрей.
Конусообразная конструкция: Башня, сужающаяся с высотой, не только оптимизирует использование материалов, но и изменяет динамику конструкции, что часто приводит к более высоким собственным частотам и снижению ветровых нагрузок на верхние секции.

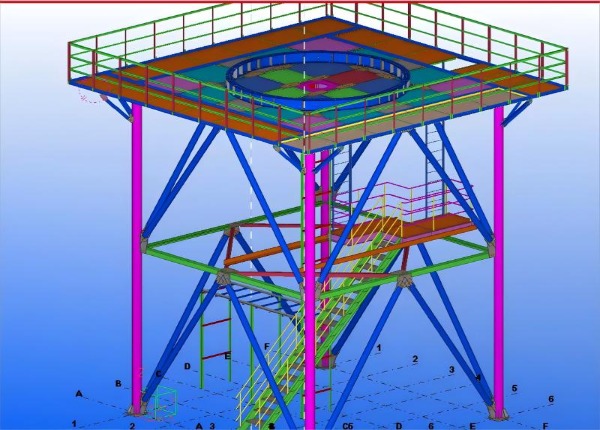

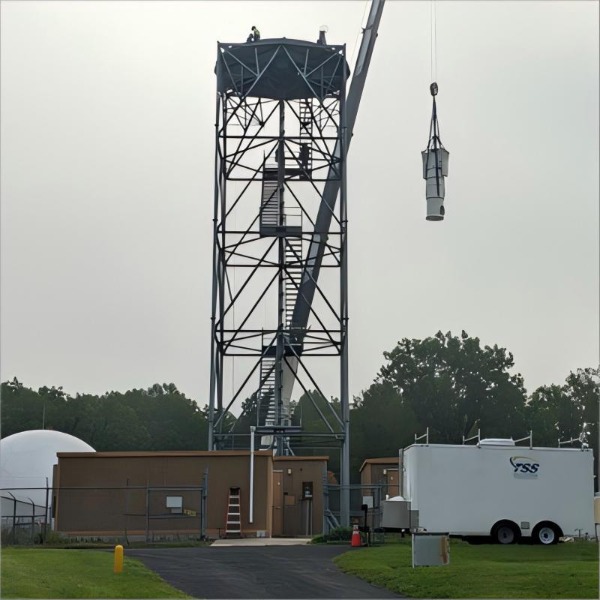

Оптимизация жесткости и крепления: Структурная система спроектирована с расчётом на максимальную крутильную и боковую жёсткость. Продуманные схемы распорок (например, К-образные или Х-образные) анализируются и оптимизируются для обеспечения жёсткой и прочной платформы, минимизирующей прогиб под эксплуатационными нагрузками.
5. Выбор материалов и надежность изготовления
Выбор материалов и качество изготовления имеют решающее значение для реализации теоретической конструкции.
Высокопрочная сталь: Использование высокопрочных низколегированных сталей (например, Q345, Q420) позволяет создавать более тонкие и легкие элементы, сохраняющие высокую жесткость, что способствует благоприятному соотношению прочности к массе и динамическим характеристикам.
Болтовые и сварные соединения: В то время как сварка обеспечивает бесшовные соединения, высокопрочные болтовые соединения в ответственных соединениях, собираемых на месте, позволяют обеспечить точное предварительное натяжение, что может улучшить демпфирование и структурную целостность за счет минимизации проскальзывания в полужестких соединениях.
Горячее цинкование (HDG): Помимо защиты от коррозии, равномерное высококачественное покрытие HDG обеспечивает долговременное сохранение характеристик поверхности и геометрии поперечного сечения, которые необходимы для поддержания прогнозируемых аэродинамических характеристик.
Заключение: Симфония инженерии для невидимой производительности
Достижение нулевых помех в радиолокационной вышке — это междисциплинарная задача, сочетающая в себе гражданское, машиностроительное и аэродинамическое проектирование. Она начинается с глубокого понимания действующих динамических сил, продолжается сложным моделированием и оптимизацией формы конструкции и завершается стратегическим внедрением технологий демпфирования. Строго контролируя вибрацию и качение конструкции, инженеры создают платформу, которая является не просто опорной конструкцией, а органичным продолжением самого радара, позволяя ему работать с высочайшей точностью, требуемой современными критически важными системами. В этой ответственной области устойчивая вышка — безмолвный хранитель целостности данных.
