Преимущества высокой прочности: снижение затрат благодаря стали Q355B при изготовлении решетчатых башен.

В конкурентном и чувствительном к затратам мире производства решетчатых башен каждый килограмм стали имеет значение. Хотя фундаментальная геометрия и конструкция башни определяют ее устойчивость, выбор материала является мощным рычагом для оптимизации как производительности, так и прибыльности. Стратегический переход от стандартной низкоуглеродистой стали к Высокопрочный низколегированный металл (HSLA) сталь, в частности, такие марки, как Q355B Это представляет собой сдвиг парадигмы в инженерной экономике. В этом блоге анализируется, как использование стали с более высоким пределом текучести позволяет значительно сократить расход материалов и общую стоимость проекта без ущерба для структурной целостности.

Материальная основа: Q355B против Q235B

Чтобы понять преимущества, необходимо сначала сравнить свойства материалов. В китайской системе стандартов GB/T, широко используемой в мировой инфраструктуре, сталь Q235B является распространенной углеродистой конструкционной сталью, а сталь Q355B — преобладающей высокопрочной низколегированной сталью.

Увеличение предела текучести примерно на 47% является ключом к повышению эффективности последующих этапов производства. Предел текучести — это напряжение, при котором материал начинает пластически деформироваться; более высокое значение означает, что сталь с тем же поперечным сечением может безопасно выдерживать гораздо большую нагрузку.

Инженерный механизм: оптимизация секций для снижения веса.

Основной принцип прост: при заданной нагрузке (ветер, вес, обледенение) более высокая прочность материала позволяет использовать меньшие и более тонкие поперечные сечения.

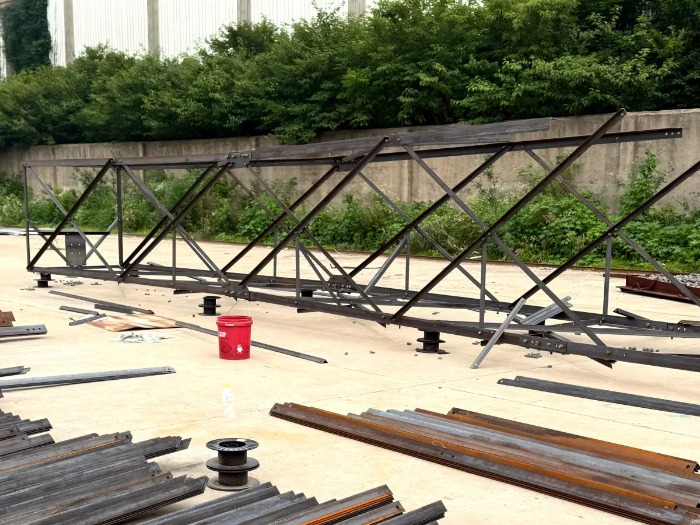

В проектировании решетчатых башен основными элементами являются уголковые стальные профили. Необходимые размеры (ширина и толщина полки) уголкового профиля определяются с помощью структурного анализа, чтобы гарантировать его способность выдерживать сжимающие, растягивающие и деформационные нагрузки. При проектировании с использованием стали Q355B вместо Q235B:

1. Изменение размера члена: Для многих элементов, особенно тех, для которых предел текучести определяется не коэффициентом гибкости (изгибом), требуемая площадь поперечного сечения обратно пропорциональна пределу текучести. Элемент, изготовленный из стали Q235B, часто можно заменить уголком меньшего размера из стали Q355B.

2. Уменьшение толщины: Аналогично, в тех случаях, когда толщина пластин в косынках или других компонентах определяется напряжением, более высокая прочность позволяет уменьшить толщину.

3. Каскадный эффект: Более лёгкие основные элементы конструкции приводят к уменьшению собственного веса, что, в свою очередь, незначительно снижает нагрузку на несущие элементы и фундамент, создавая накопительный эффект экономии веса.

Результат: Общий тоннаж стали в башне может быть уменьшен на 15–25% при использовании аналогичной конструкции, спроектированной с теми же коэффициентами безопасности и стандартами эксплуатационных характеристик (например, TIA-222, EN 1993-3-1).

Анализ затрат и выгод: от экономии веса до экономии денежных средств.

Финансовые последствия этой программы снижения веса носят прямой и многогранный характер:

1. Экономия на прямых материальных затратах:
Хотя сталь Q355B стоит примерно на 5-12% дороже за тонну, чем сталь Q235B, существенное снижение требуемого тоннажа приводит к чистому снижению общей стоимости закупки материалов.

1. Упрощенный пример: для башни, для которой требуется 10 тонн стали Q235B, может потребоваться всего 7,8 тонн стали Q355B (при условии экономии веса на 22%).

   1. Стоимость с Q235B: 10 тонн * $X/тонна = 10X

   2. Стоимость с Q355B: 7,8 тонн * (1,08 * $X)/тонна = ~8,42X

   3. Чистая экономия: ~16% на стоимости сырья из стали.

2. Снижение затрат на логистику и обработку грузов:
Установка осветительных вышек оказывает волновой эффект на логистику проекта:

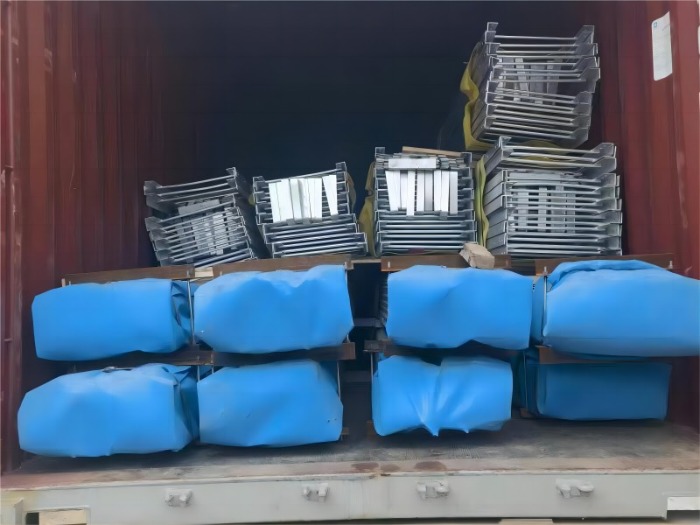

1. Транспортировка: Для доставки материалов в цех и готовых компонентов на строительную площадку требуется меньшее количество грузовиков, что снижает транспортные расходы.

2. Облегчение перемещения и установки деталей: Более легкие компоненты легче перемещать, вращать и позиционировать в цехе, что потенциально повышает эффективность изготовления.

3. Монтаж: Использование более лёгких сегментов башни снижает требования к грузоподъемности крана и ускоряет циклы монтажа, что приводит к снижению затрат на аренду оборудования и оплату труда на объекте.

3. Оптимизация затрат на фундамент:
Более лёгкая надстройка создаёт меньшие вертикальные нагрузки и опрокидывающие моменты на фундамент. Это может выражаться в следующем:

1. Меньший объем бетона для гравитационных фундаментов.

2. Для глубоких фундаментов можно использовать более короткие или меньшее количество свай.

3. Сокращение объема земляных работ и потребности в арматуре.
   Это позволяет существенно сэкономить средства в одной из самых дорогостоящих и изменчивых частей проекта по строительству высотного здания.

Помимо снижения веса: дополнительные преимущества проекта.

1. Повышенная производительность: Повышенная прочность и улучшенные характеристики ударопрочности при низких температурах стали Q355B позволяют повысить долговечность и надежность башни в суровых условиях эксплуатации.

2. Профиль устойчивого развития: Сокращение потребления стали напрямую снижает углеродный след проекта, способствуя более устойчивому развитию инфраструктуры.

3. Гибкость дизайна: Преимущество в соотношении прочности и веса позволяет создавать более высокие башни, увеличивать несущую способность антенн или разрабатывать более компактные конструкции для площадок с ограниченным пространством.

Заключение: Разумное инженерное решение.

Использование стали Q355B при изготовлении решетчатых башен — яркий пример оптимизации затрат. Это выходит за рамки простого выбора самого дешевого материала за тонну и представляет собой целостный анализ общей экономической эффективности проекта. Благодаря более высокой пределу текучести, позволяющему использовать интеллектуальную технологию уменьшения толщины и оптимизации сечения, сталь Q355B обеспечивает более легкую и высокоэффективную конструкцию при меньших общих затратах на монтаж.

Для инженеров и руководителей проектов, занимающихся созданием эффективной, надежной и экономически конкурентоспособной телекоммуникационной и электропередающей инфраструктуры, Q355B — это не просто альтернативный материал, а стратегический инструмент для финансовой и технической оптимизации.
