Телекоммуникационная отрасль стоит на пороге фундаментальной трансформации. По мере развития 5G и формирования концепции 6G, периферия сети становится интеллектуальной. Будущее — это не просто связь, это вычисления на периферии, где вывод данных с помощью ИИ происходит за миллисекунды от пользователя, обеспечивая автономные системы, иммерсивную реальность и управление промышленными процессами в реальном времени. Эта концепция требует миграции вычислительной мощности из удаленных облачных центров обработки данных к самому основанию башни. Но это поднимает насущный структурный вопрос: может ли сегодняшняя тонкая сеть... монополи Выдержать бремя ИИ завтрашнего дня?

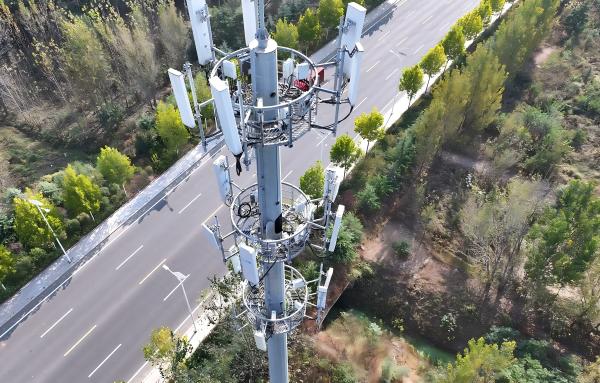

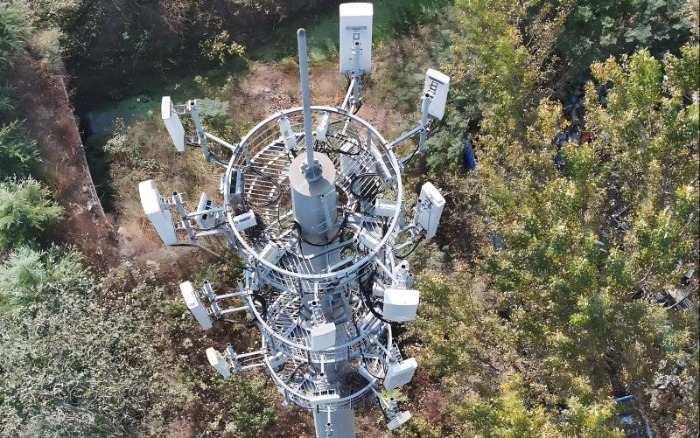

Интеграция инфраструктуры граничных вычислений в площадки вышек связи представляет собой кардинальное изменение условий нагрузки. Традиционное оборудование, устанавливаемое на вышках связи — антенны, удаленные радиомодули (RRU) и микроволновые тарелки — измеряется в килограммах. Типичная антенна 5G Massive MIMO весит 40-47 кг. Полный комплект секторных антенн может весить 200-300 кг на одну платформу.
Периферийные вычисления отличаются от традиционных. Они требуют физической инфраструктуры: серверов, хранилищ, систем распределения электроэнергии и охлаждения. Это не лёгкие элементы конструкции; это массивные установки, которые в условиях традиционного центра обработки данных требуют несущей способности пола в 16 кН/м² или более. Эта цифра — эквивалентная примерно 1600 кг на квадратный метр — не случайна. Она отражает плотность веса полностью заполненных серверных стоек, резервных батарей и несущих конструкций, которые их поддерживают.
Для монопольной башни это представляет собой беспрецедентную проблему. Вопрос не в том, сможет ли башня выдержать несколько дополнительных килограммов, а в том, смогут ли ее фундамент, ствол и точки крепления выдержать концентрированный вес микроцентра обработки данных у ее основания или, в более агрессивных конструкциях, установленного на стволе.
Чтобы понять причину этого разрыва, мы должны сначала понять, для чего предназначены современные моноопоры. Несущая способность моноопоры критически зависит от ее высоты и конструктивных особенностей:
| Класс высоты башни | Типичная грузоподъемность оборудования |
|---|---|
| Менее 100 футов (30 м) | 500-1000 фунтов (227-454 кг) |
| 100-150 футов (30-45 м) | 1000-2000 фунтов (454-907 кг) |
| Более 150 футов (45 м+) | 2000-5000+ фунтов (907-2268 кг) |
Сверхпрочные башни, специально разработанные для экстремальных нагрузок, могут иметь расчетную грузоподъемность. более 10 000 фунтов (4500 кг) Однако эти показатели рассчитаны с учетом надлежащего распределения нагрузок — как правило, это массы антенн, установленные на платформах вдоль верхней части вала, вес которых передается через конструкцию на фундамент.
Ключевое наблюдение заключается в том, что даже самые крупные монопольные антенны имеют общую грузоподъемность оборудования, измеряемую тысячами килограммов, а не десятками тысяч. Полностью оборудованный периферийный микроцентр обработки данных, со своими серверами, системами электропитания и системами терморегулирования, может легко потреблять 30-50% или более от общей мощности средней вышки еще до установки каких-либо антенн.
Разница между традиционными нагрузками антенн и требованиями к периферийным вычислениям становится особенно очевидной, если выразить это в инженерных терминах.
Традиционные нагрузки антенны:
· Распределено вдоль верхней части вала (благоприятно для распределения момента).
· Низкая плотность массы на единицу площади
· Динамические ветровые нагрузки преобладают над статическими.
· Точечные нагрузки, управляемые за счет локализованного армирования.
Нагрузка на периферийные вычисления:
Типичный модуль периферийного центра обработки данных, даже в компактном форм-факторе, может создавать определенные проблемы. Нагрузка на основание 5-10 кН/м² — ниже, чем 16 кН/м² в центральных центрах обработки данных, но все же на порядок выше, чем распределенные нагрузки от антенных платформ. Для вышки с диаметром основания, возможно, 1-2 метра, доступная площадь ограничена, что еще больше концентрирует эти нагрузки.
Основополагающий вопрос
Наиболее важным конструктивным элементом, способным выдерживать дополнительный вес, является не ствол башни, а фундамент. Монопольные фундаменты обычно проектируются в виде жестких бетонных опор или буронабивных свай, размеры которых рассчитаны на сопротивление опрокидывающим моментам, возникающим от ветра и собственного веса башни.
Добавление многотонной нагрузки от периферийных вычислительных устройств у основания фундамента коренным образом меняет требования к фундаменту:
Фундамент — самая дорогая и наименее доступная для модификации часть башни. Монопольная башня, спроектированная без запаса прочности на значительное увеличение веса основания, может столкнуться с жестким ограничением: фундамент не сможет безопасно выдерживать большую нагрузку, независимо от того, что может выдержать шахта.
Для башен с запасом прочности или для тех, где фундамент может выдерживать дополнительную нагрузку, существует несколько стратегий усиления, позволяющих увеличить несущую способность шахты.
Запатентованный метод предполагает крепление вертикальных плоских стержней к внешней стороне башни с помощью односторонних болтов. Эти стержни, как правило, стальные, устанавливаются непрерывно по всей длине башни, а соединительные пластины связывают секции. Усиление работает за счет распределения изгибающих моментов, эффективно увеличивая модуль упругости сечения башни. Этот подход может быть применен к конкретным зонам, где будет установлено дополнительное оборудование.
Исследования, проведенные в Университете штата Северная Каролина, показали, что высокомодульные полимеры на основе углеродного волокна Этот метод позволяет увеличить несущую способность монопольной башни на 20-50%. Он включает в себя приклеивание листов или полос из углепластика к внешней поверхности башни, что повышает прочность и жесткость при минимальном увеличении веса. Углепластик работает в композите со сталью, сопротивляясь растягивающим напряжениям и замедляя деформацию. Для башен, где увеличение веса является основной проблемой, углепластик предлагает элегантное решение.
В многогранных монопольных опорах для повышения локальной устойчивости и общей жесткости можно добавить внутренние диафрагмы или распорки. Это наиболее осуществимо на этапе производства, но в некоторых конструкциях может быть выполнено и дооснащение.
Современные стандарты проектирования монопольных вышек — будь то Еврокод, TIA или стандарты Великобритании — ориентированы на традиционные телекоммуникационные нагрузки. Еврокод EN 1993-3-1 содержит конкретные рекомендации для вышек и мачт, но в его комбинациях нагрузок в качестве основных факторов рассматриваются антенные и ветровые нагрузки. Коэффициенты безопасности, заложенные в этих стандартах (обычно 1,5-2,5 для предельных нагрузок), обеспечивают некоторый запас прочности, но этот запас никогда не предназначался для учета совершенно нового класса оборудования.
Недавно TIA обновила свой стандарт для центров обработки данных (TIA-942), чтобы учесть особенности периферийных вычислений, признавая, что «обработка данных все чаще происходит на периферии» и что «интенсивные с точки зрения данных и вычислений приложения искусственного интеллекта требуют… значительно большей плотности кабельной инфраструктуры и мощности в стойках». Однако этот стандарт применяется к самому центру обработки данных, а не к башне, которая должна его поддерживать. Новый класс стандартов проектирования Необходим такой инструмент, который объединит требования к проектированию телекоммуникационных вышек и к объектам центров обработки данных.
Для новых развертываний, где предполагается интеграция периферийных вычислений, необходимо развивать конструкцию:
Повышенная прочность основания: Для компенсации сосредоточенных нагрузок следует использовать более толстую сталь в нижних секциях и более крупные опорные плиты.
Интегрированные платформы оборудования: Спроектируйте башню с учетом специальных несущих конструкций для модулей периферийных вычислений, интегрированных в первоначальную конструкцию фундамента.
Повышенные коэффициенты запаса прочности: Рассмотрите возможность повышения предельного коэффициента запаса прочности по нагрузке сверх стандартных 1,5-2,5, чтобы обеспечить запас на случай непредвиденных будущих изменений в работе оборудования.
Модульная конструкция фундамента: Расчет размеров фундамента должен предусматривать резервную несущую способность для дополнительной собственной нагрузки, исходя из предположения, что функциональность башни может меняться в течение ее 30-50-летнего срока службы.
Сближение периферийного ИИ и телекоммуникационной инфраструктуры ставит перед индустрией вышек связи фундаментальную задачу. Современные монопольные опоры, рассчитанные на относительно небольшие нагрузки от антенн и RRU, не предназначены для размещения микроцентров обработки данных. Их грузоподъемность — от 500 до 5000 фунтов — сопоставима с мощностью оборудования, которое вскоре им, возможно, придется поддерживать.
Путь вперед не является однозначным. Многие существующие башни можно усилить с помощью внешних стальных элементов или современных композитных материалов, таких как CFRP, что позволит увеличить их несущую способность на 20-50%. Однако фундаменты остаются критическим ограничением — после заливки их сложно и дорого модернизировать.
Для новых внедрений посыл ясен: Разработка дизайна с учетом эры искусственного интеллекта с самого начала. Используйте стали более высокого качества, увеличьте толщину базового сечения и — что наиболее важно — залейте фундаменты с запасом прочности для неизвестных вычислительных нагрузок завтрашнего дня. Башня, на которой размещены антенны и системы искусственного интеллекта, станет самым ценным активом в сети. Вопрос в том, готовы ли сегодняшние монопольные опоры выдержать эту нагрузку.
