Расширение сетей 5G и IoT в самые сложные для мира условия создало беспрецедентные требования к телекоммуникационной инфраструктуре. Нигде это не проявляется так ярко, как в пустынных регионах — от Аравийского полуострова до Гоби и Сахары. Хотя эти регионы предоставляют огромные возможности для обеспечения связи, они также подвергают монопольные вышки неустанному тройному воздействию: пескоструйной обработке, которая разрушает защитные покрытия, экстремальным температурам, снижающим прочность стали, и накоплению пыли, угрожающему чувствительной электронике.
Стандартные монопольные опоры, разработанные для умеренного климата, быстро изнашиваются в таких условиях. Однако монопольные опоры, предназначенные для использования в пустынных условиях, специально спроектированы с использованием передовых материалов, стратегий терморегулирования и технологий защиты от проникновения влаги, что обеспечивает десятилетия надежной работы, в то время как обычные опоры выходят из строя через несколько лет.
В условиях пустыни сочетаются три агрессивных фактора, которые ускоряют разрушение конструкций и оборудования таким образом, что ни одни другие условия окружающей среды не могут их воспроизвести.
Пустыни характеризуются переносимым ветром песком. Мелкие частицы кремнезема, переносимые со скоростью до 250 км/ч, действуют как абразивные снаряды, ударяя по любой открытой поверхности. Хотя горячее цинкование (ГЦ) обеспечивает превосходную защиту от коррозии, ветер и песок, содержащие большое количество твердых частиц песка, могут истирать и царапать поверхность цинкового покрытия, физически повреждая целостность цинкового покрытия, обнажая стальную основу и вызывая точечную коррозию [0†L31-L35].
Повреждения носят кумулятивный характер. Песчаные бури оказывают абразивное воздействие, которое истирает защитные покрытия и обнажает уязвимые поверхности [6†L28-L29]. Механизм разрушения механический: материалы покрытия деформируются под действием пескоструйной обработки и сжатия, инициируя микроскопические трещины, которые распространяются со временем [0†L27-L29].
В пустынных регионах температура обычно превышает 50°C (122°F), при этом температура поверхности стальных конструкций значительно повышается под воздействием прямого солнечного излучения (температура окружающей среды в периоды пиковой солнечной нагрузки является обычным явлением для наружных устройств) [11†L10-L12]. Такая тепловая среда напрямую влияет на механические свойства конструкционной стали.
При температуре около 600 °C (примерно 1100 °F) конструкционная сталь теряет примерно 50% своей прочности [7†L21-L22]. В условиях пустыни повышенные температуры приводят к снижению предела текучести, жесткости и общей несущей способности, что может поставить под угрозу структурную целостность стальных каркасов [2†L20-L22]. Даже до достижения экстремальных температур пожара длительное воздействие высокой температуры окружающей среды ускоряет ползучесть и снижает эффективные запасы прочности, заложенные в стандартных конструкциях.
Помимо истирания и нагрева, мелкая пустынная пыль создает третью проблему: накопление. Пыль оседает на корпусах оборудования, поверхностях антенн и в щелях конструкций, действуя как изолирующий слой, который задерживает тепло. Накопление пыли также представляет собой проблему, поскольку оно не только увеличивает истирание, но и препятствует надлежащей вентиляции поверхностей, удерживая тепло и влагу [6†L36-L38].
В фланцевых соединениях, щелях и болтовых соединениях проникновение пыли ускоряет коррозию, удерживая влагу на поверхности стали. Экстремальные термические колебания также играют важную роль, поскольку циклы расширения и сжатия могут вызывать трещины в материалах, способствуя проникновению коррозионных агентов [6†L30-L32].

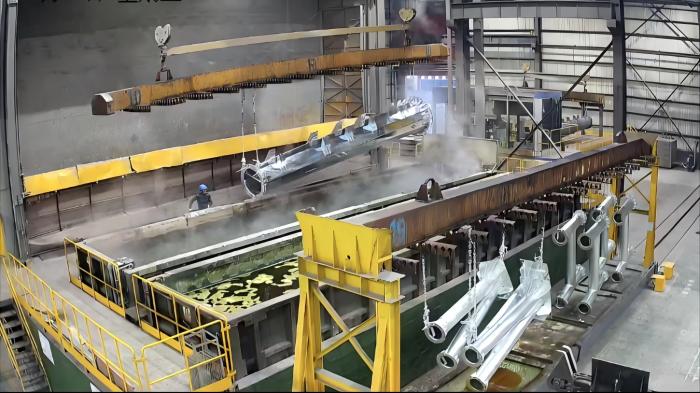

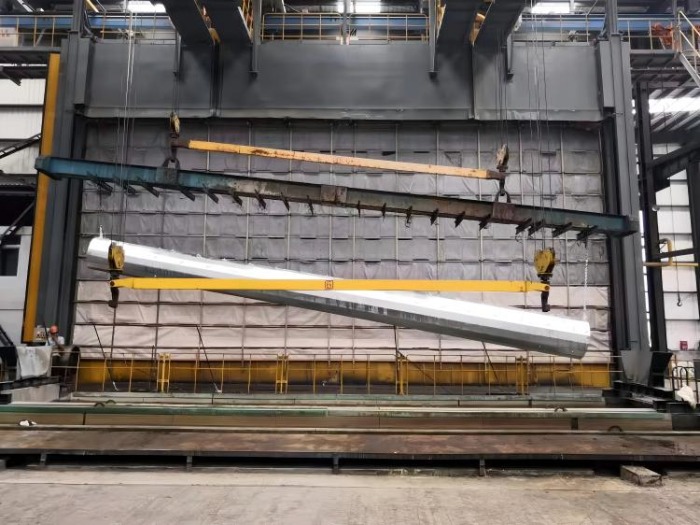

Стандартная горячая оцинковка не подходит для агрессивных песчаных сред. Для моноопор, предназначенных для использования в пустынных условиях, требуются специальные характеристики. сверхпрочный HDG с увеличенной толщиной — обычно ≥100 мкм толщина цинкового слоя, по сравнению с минимальными 85 мкм, требуемыми стандартами, такими как ASTM A123 [10†L42-L44]. Этот более толстый цинковый слой обеспечивает защиту от повреждений на протяжении десятилетий даже при постоянном воздействии песка.
В самых суровых условиях абразивного воздействия керамические покрытия обеспечивают превосходную защиту. Исследования показывают, что эпоксидные смолы керамические композитные покрытия (с содержанием Al₂O₃ до 65%) могут значительно повысить эрозионную стойкость в условиях высокого содержания песка [1†L5-L7]. Цельнокерамические покрытия, такие как CeraStrata, обеспечивают химически связанный, не содержащий летучих органических соединений барьер, который противостоит истиранию, воде, огню и температурам до 400°F (204°C) [9†L9-L11]. Эти покрытия устраняют осмотическое вздутие — явление, при котором коррозия развивается под обычными полимерными покрытиями, разрушая поверхность металла, так что краска отслаивается [9†L17-L22].
Наиболее надежный подход сочетает в себе горячее цинкование с дополнительным верхним слоем эпоксидной смолы, разработанной для защиты от истирания. Эта двухкомпонентная система обеспечивает пассивацию и катодную защиту цинка с твердым, устойчивым к песку внешним слоем [10†L42-L43]. При повреждении труднодоступного участка конструкции керамические покрытия могут быть нанесены локально для ремонта, вместо удаления существующей краски и перекрашивания всей поверхности — это значительное преимущество с точки зрения затрат на техническое обслуживание в отдаленных пустынных районах [9†L35-L39].

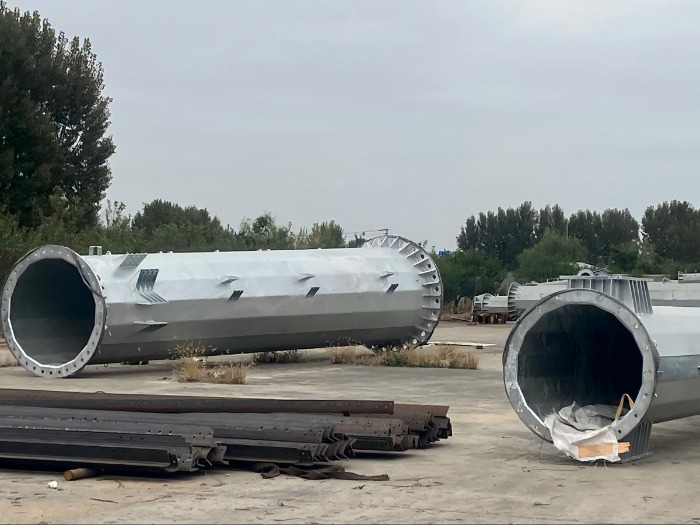

Моноопоры, предназначенные для использования в пустынных условиях, изготавливаются из высокопрочных низколегированных сталей, таких как Q460 или Q355B, которые сохраняют большую прочность при повышенных температурах, чем стандартные марки. В основе башен, предназначенных для работы в экстремальных условиях, лежит высокопрочная низколегированная сталь, рассчитанная на работу в диапазоне температур от -40°C до 70°C (-40°F до 158°F) [10†L24-L25].
Прямое солнечное излучение на стальные поверхности повышает температуру значительно выше температуры окружающей среды. Солнечные экраны Установка над корпусами оборудования и критически важными структурными узлами обеспечивает значительное снижение теплопотерь. Исследования наружного коммуникационного оборудования показывают, что экранирование радиатора уменьшает проникновение солнечного света в наихудшее время суток и способствует большему рассеиванию тепла; увеличение длины экрана вызывает поток дымохода, еще больше увеличивая рассеивание тепла [11†L24-L27].
Правильно спроектированные экраны имеют размеры, позволяющие блокировать прямое излучение в часы пиковой солнечной активности, одновременно обеспечивая приток воздуха для конвективного охлаждения. В коммунальных приложениях перфорированные металлические солнцезащитные панели с полостями для непрямой вентиляции могут снизить температуру наружной поверхности на 5–9 °C на фасадах, подверженных воздействию солнца [4†L25-L26].
В шкафах для оборудования, предназначенных для работы в условиях пустыни, используются пассивные стратегии управления тепловым режимом: светлое, отражающее внешнее покрытие для минимизации поглощения солнечного излучения; увеличенные радиаторы с оптимизированной геометрией ребер; и вентиляция с теплоотводящими перегородками, которая позволяет горячему воздуху выходить наружу, предотвращая при этом попадание пыли.
Все кабины оборудования, кабельные интерфейсы и соединительные элементы в монопольных опорах, предназначенных для эксплуатации в пустынных условиях, выполнены с использованием полностью герметичная песконепроницаемая конструкция как правило, достигая Степень защиты IP67 или выше. [10†L31-L32]. Рейтинг IP67 означает полную защиту от проникновения пыли (цифра «6» в IP67) и защиту от погружения в воду на глубину до 1 метра [8†L15-L17].
Полностью герметичные корпуса создают еще одну проблему: перепады давления. По мере нагревания и охлаждения внутренней электроники изменения давления могут создавать нагрузку на уплотнения и в конечном итоге приводить к поломке. Защитные вентиляционные отверстия из e-PTFE Разрешите это противоречие. На основе мембран из вспененного политетрафторэтилена (ePTFE) эти вентиляционные отверстия позволяют воздуху проходить сквозь них, блокируя при этом проникновение воды и пыли [8†L9-L10]. Они разработаны для работы в суровых условиях окружающей среды и могут быть легко интегрированы в любую конструкцию корпуса [8†L12-L14].
Проходы кабелей в шкафы оборудования представляют собой уязвимые места для проникновения пыли. Специализированные уплотнители для кабельных вводов (например, системы Roxtec) обеспечивают газо- и пыленепроницаемую герметизацию кабелей и трубопроводов, входящих в телекоммуникационные здания и базовые станции [3†L14-L17]. В местах соединения антенн и фланцев специальные предварительно изготовленные прокладки и герметики предотвращают проникновение пыли [3†L33-L35] с использованием промышленных прокладок из закрытоячеистой резины или силикона.
Щели — микроскопические зазоры между болтовыми элементами — задерживают влагу и мелкую пыль. В моноопорах, предназначенных для использования в пустынных условиях, применяются герметичные системы крепления с нижней стороной шайб, покрытой мастичными герметиками. Инженерные конструкции также стремятся минимизировать открытые поверхности и использовать физические барьеры против воздействия песка [6†L39-L40].
Моноопоры, приспособленные для использования в пустынных условиях, — это не просто стандартные конструкции с несколькими модификациями. Они проектируются с нуля в соответствии со строгими техническими требованиями.
| Параметры проектирования | Технические характеристики, обеспечивающие готовность к эксплуатации в пустыне | Стандартная спецификация |
|---|---|---|
| Сопротивление скорости ветра | До 250 км/ч | 160 км/ч |
| Диапазон рабочих температур | от -40°C до +70°C | от -30°C до +50°C |
| Толщина цинкового покрытия | ≥100 мкм (HDG + эпоксидное верхнее покрытие) | ≥85 мкм (только HDG) |
| Степень защиты от проникновения влаги и пыли | Степень защиты IP67 (полная защита от проникновения пыли) | Степень защиты IP55 (защита от пыли) |
| Служба жизни | Более 30 лет в суровых условиях пустыни. | 20-30 лет в общей среде |
Эти спецификации не являются произвольными. Сертифицированные по ISO9001 конструкции соответствуют международным стандартам, включая TIA-222-G (конструкционные), ASTM A123 (гальванизация) и IEC 60529 (защита IP), что обеспечивает применимость проекта во всем мире [10†L49-L51].

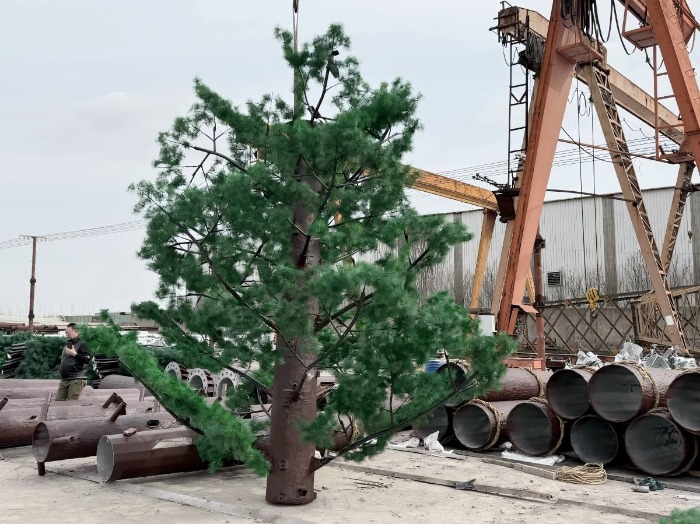

В пустынных заповедниках и экологически чувствительных районах стандартные моноопоры могут быть архитектурно неприемлемы. В усовершенствованных бионических башнях из эвфратского тополя (Populus Euphratica) в качестве внутренней опоры используется прочная моноопора из горячеоцинкованной стали, обернутая имитирующей внешний вид дерева, идеально подходящая для пустынных ландшафтов [10†L12-L16]. Бионические материалы — высокопрочные, устойчивые к эрозии песком стекловолоконные стволы и листья из полиэтилена высокой плотности (HDPE), устойчивые к УФ-излучению и старению, — прошли 10 000 часов испытаний на старение в экстремальных условиях, сохраняя стабильную работу под воздействием пустынного солнца, песчаных бурь и экстремальных температур более восьми лет [10†L45-L47].
Во многих пустынных районах отсутствует инфраструктура централизованного электроснабжения. Монополи, приспособленные для использования в пустынных районах, поддерживают интегрированные системы солнечного электроснабжения с накопителями энергии, обеспечивая автономную работу вне сети, а также поддержку связи 4G/5G, мониторинга окружающей среды и приложений для пограничного контроля [10†L35-L39].
На Ближнем Востоке к основным экологическим проблемам относятся экстремальная жара (до 50 °C), ультрафиолетовое излучение, истирание песком и периодическая влажность, вызванная воздействием прибрежных зон [5†L17-L19]. Успешное развертывание в этом регионе требует целостного инженерного подхода: высокопрочное горячее цинкование с цинковым покрытием ≥100 мкм, двухслойные системы покрытий, герметичные корпуса IP67 с вентиляционными отверстиями из e-PTFE, защита от солнечного излучения на шкафах оборудования и высококачественная конструкционная сталь с соответствующим снижением термической нагрузки.
Первоначальные инвестиции в конструкцию, адаптированную к условиям пустыни, окупаются экспоненциально в течение всего срока службы башни. Стандартная монопольная башня, установленная в пустынной местности, может потребовать значительного перепокрытия или структурных изменений в течение 5-10 лет. В отличие от этого, правильно спроектированная монопольная башня, адаптированная к условиям пустыни, — с использованием толстостенного высокотемпературного оцинкованного стекла, керамического покрытия и полностью герметичной электроники — может обеспечить Срок службы более 30 лет с минимальным техническим обслуживанием [10†L10-L11].
К факторам, влияющим на стоимость, относятся: толщина цинкового покрытия, напрямую увеличивающая защиту от коррозии; керамические покрытия, исключающие частые циклы перекраски; герметичные корпуса, предотвращающие проникновение пыли, способной повредить оборудование; и защита от солнечного излучения, снижающая нагрузку на охлаждение электроники, что продлевает срок службы оборудования.
Пустынная среда не терпит компромиссов — и инфраструктура, которая её обслуживает, тоже не должна идти на уступки. Песчаная эрозия, экстремальная жара и накопление пыли — это не отдельные неприятности, а скоординированное воздействие на незащищенную сталь. Для решения этой проблемы необходим комплексный инженерный подход: высокопрочное горячее цинкование с керамическим покрытием для повышения износостойкости; высокопрочная низколегированная сталь и защита от солнечного излучения для обеспечения тепловых характеристик; и системы с классом защиты IP67 для защиты от пыли.
Для операторов, планирующих развертывание в пустыне, выбор очевиден. Правильно подобранная монопольная вышка, готовая к работе в пустыне, — это не просто модернизированная башня, а разница между десятилетием надежной работы и циклом дорогостоящего, непрерывного технического обслуживания.
Готовы обеспечить надежную связь в самых суровых условиях мира? Свяжитесь с нашей инженерной командой сегодня, чтобы получить индивидуальное техническое задание на монопольную линию связи, подходящую для пустынных условий, и анализ затрат на протяжении всего жизненного цикла.
