Как модульные стальные башни из уголкового профиля революционизируют логистику и сборку на строительной площадке

В мировой телекоммуникационной индустрии путь от завода до объекта зачастую оказывается сложнее, чем само проектирование вышки. Перевозка массивных стальных конструкций через континенты, прохождение таможенного контроля, координация работы кранов большой грузоподъемности и управление квалифицированной рабочей силой в отдаленных районах традиционно составляли 30–40% от общего бюджета проекта. Но тихая революция изменила эту ситуацию. Благодаря модульная конструкция башни из угловой стали Инженерные группы коренным образом переосмыслили способы упаковки, транспортировки и сборки вышек, что позволило значительно сократить логистические затраты, ускорить сроки развертывания и вывести эффективность проектов на новый уровень.

Логистическое узкое место: почему доставка традиционных башенных конструкций обходится слишком дорого.

Традиционные конструкции башен, особенно сварные моноопоры и башни из цельных секций, накладывают огромные логистические издержки. Отдельная секция сварной башни может превышать стандартные транспортные габариты, что требует использования специализированных платформенных прицепов, полицейского сопровождения и планирования маршрута, увеличивающего сроки доставки на несколько недель. Компоненты, разработанные без учета стандартных габаритов для грузоперевозок, ограничений по весу или размеров контейнеров, приводят к дорогостоящим перевозкам негабаритных грузов, сложным схемам крепления и многократным рейсам.

Скрытые издержки многократно возрастают в международных проектах. Каждая крупногабаритная партия груза требует дорогостоящей перевозки штучных грузов, изготовления тары на заказ и портовых сборов, что может увеличить стоимость фрахта на 200–300% по сравнению со стандартными контейнерными перевозками. Для проектов строительства вышек связи в отдаленных регионах или развивающихся странах эти логистические барьеры исторически делали развертывание непомерно дорогим или логистически невозможным.

Модульный прорыв: проектирование стали, которая складывается в плоскую форму.

Основной принцип, лежащий в основе модульных башен из угловой стали, обманчиво прост: проектируйте башню, исходя из конструкции морского контейнера, а не наоборот.

Угловая конструкция: профиль, удобный для контейнерных перевозок.

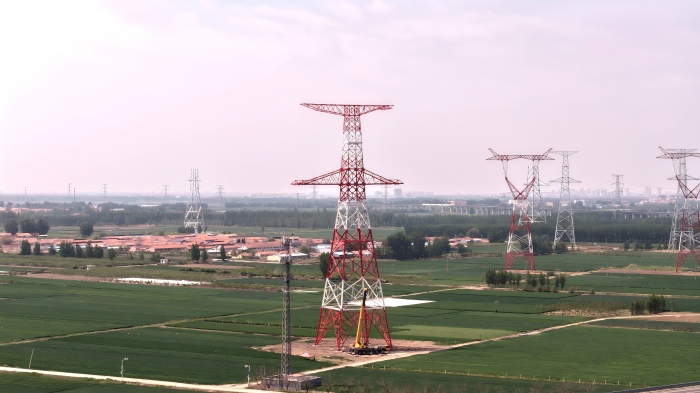

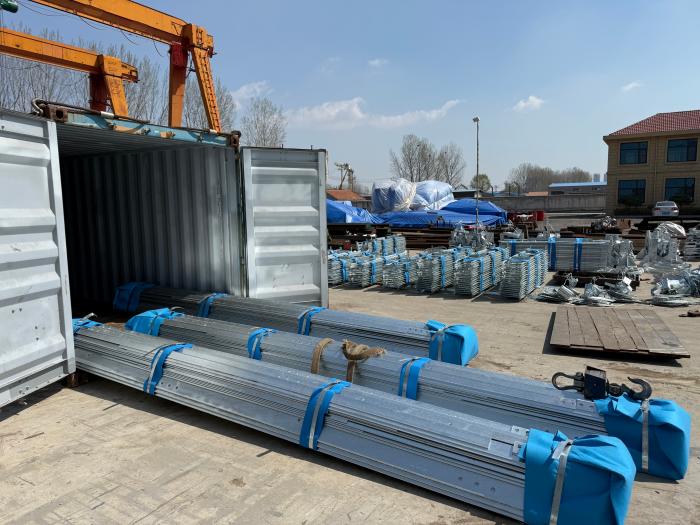

В отличие от сварных трубчатых или монопольных конструкций, которые занимают много места и имеют громоздкую форму, уголковые стальные элементы складываются друг в друга с необычайной плотностью. Уголковые конструкции аккуратно укладываются в контейнер, в отличие от сварных конструкций, которые требуют гораздо больше места. Средний 20-футовый контейнер может вместить 40 000 фунтов груза. При использовании уголковых конструкций можно максимально увеличить грузоподъемность, что невозможно при сварных конструкциях. Поскольку уголковые конструкции требуют меньше места, необходимо использовать меньше контейнеров, что напрямую снижает транспортные расходы.

Это не просто постепенное улучшение, а трансформация. Для типичной 60-метровой решетчатой башни сварная конструкция может потребовать 10-12 грузовых перевозок или штучных поставок. Модульная угловая башня аналогичной вместимости часто может быть упакована в 3-4 стандартных 40-футовых контейнера, что позволяет сэкономить на транспортировке 60-70%.

DFMI: Разработка интерфейса контейнеров

Философия проектирования с учетом технологичности производства и монтажа (DFMI) кодифицирует этот подход. Модульная конструкция для оптимальной транспортировки и погрузки-разгрузки диктует, что максимальные размеры и вес любого транспортируемого модуля определяются стандартными характеристиками бортовых прицепов или контейнеров. DFMI разбивает башню на максимально возможные модули, которые по-прежнему соответствуют этим ограничениям, минимизируя количество отправок и подъемов краном.

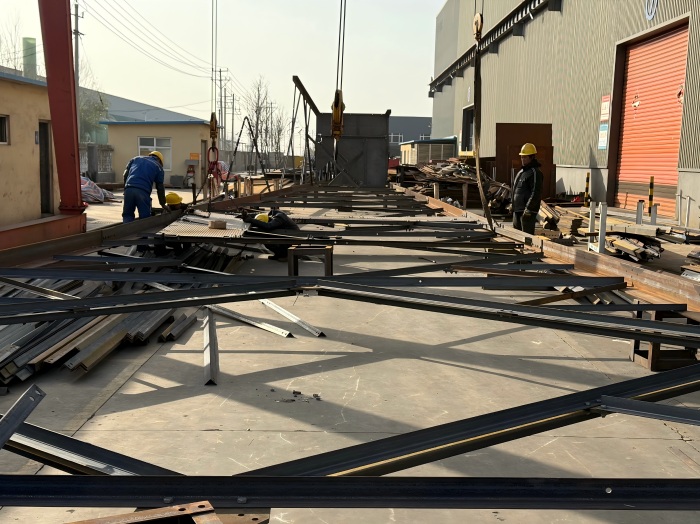

По возможности, более мелкие компоненты соединяются в контролируемых заводских условиях для образования более крупных, жестких субмодулей — целых панелей жесткости, секций ножек с предварительно прикрепленными лестницами. Эта стратегия переносит трудозатраты из сложных полевых условий в эффективный цех, значительно сокращая время сборки на месте.

Инновации в структурной упаковке

Передовые упаковочные решения вывели эффективность контейнеров на новый уровень. Некоторые производители теперь используют стальные рамы, изготовленные на заказ и точно соответствующие размерам 20-футовых и 40-футовых контейнеров для сухих грузов. Длина, ширина, высота компонентов, расстояние между несущими балками и расположение точек подвеса идеально соответствуют внутренней стенке контейнера. В результате получается действительно система «подключи и упакуй»: компоненты нужно просто расположить перед тем, как поместить их в коробку, чтобы быстро закрепить раму и контейнер.

Эта конструкция исключает утомительные этапы многократных измерений и временного усиления, характерные для традиционной упаковки, что позволяет сократить время сборки одной рамы на 60%.

Революция в разгрузке: на 40% быстрее прибытие на строительную площадку.

Преимущества модульной упаковки распространяются не только на экономию на транспортировке, но и на саму строительную площадку. Традиционная разгрузка стальных конструкций, как известно, очень медленная — громоздкие компоненты требуют ручной помощи, тесное пространство контейнеров приводит к хаотичному штабелированию, а разгрузка одного грузовика занимает несколько часов или даже полдня, что задерживает ход строительства и увеличивает затраты на рабочую силу и оборудование.

Инновационные упаковочные решения переписали эту историю. Когда контейнер прибывает на строительную площадку, операторам не нужно ждать крупногабаритной подъемной техники. Им достаточно открыть дверь и разблокировать быстросъемные замки на раме, чтобы вытащить всю стальную раму из контейнера. Для перемещения нескольких тонн компонентов на строительную площадку требуется всего один рабочий с помощью небольшого вилочного погрузчика.

Повышение эффективности колоссальное. Традиционно разгрузка грузовика со стальными конструкциями занимает 3-4 часа. После внедрения оптимизированных решений по упаковке время разгрузки сокращается до 1,5-2 часов. прямое увеличение эффективности разгрузки на 40%. .

Что еще более примечательно, сам стальной каркас можно использовать непосредственно на строительной площадке в качестве временного штабелирующего стеллажа. Нет необходимости в дополнительной обработке; компоненты можно снимать непосредственно с каркаса для установки, обеспечивая бесшовное соединение транспортировки, хранения и строительства и еще больше сокращая цикл проекта.

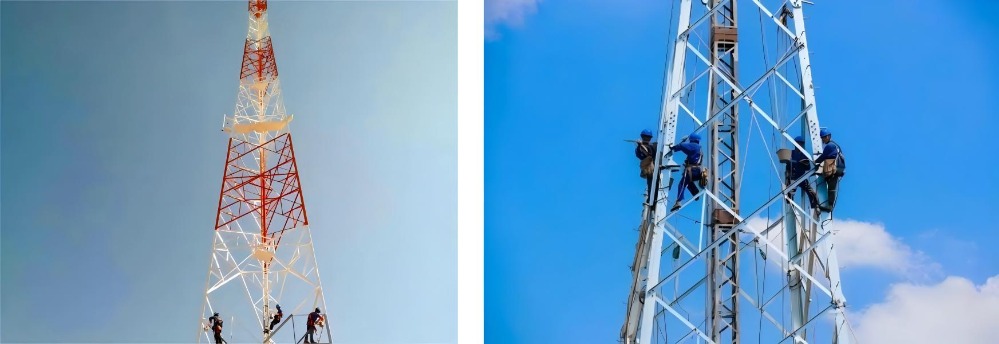

Революция в сборке: болтовые соединения вместо сварки на месте.

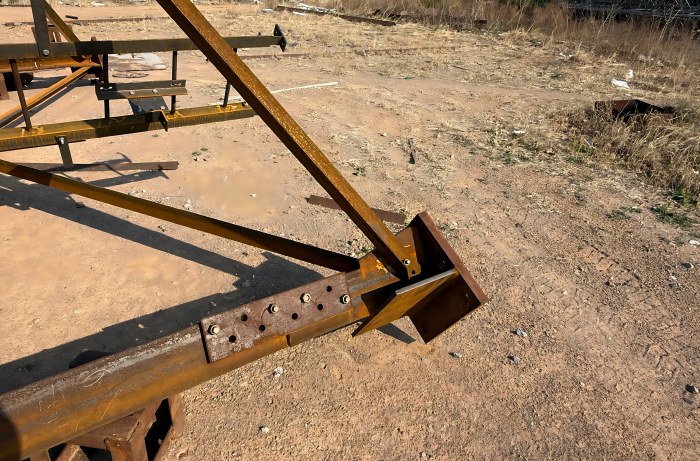

Если модульная упаковка решает логистическую задачу, высокопрочные болтовые соединения Решить проблему сборки. Современные решетчатые башни проектируются как модульные конструкции, состоящие из стальных уголков, труб или балок, соединенных высокопрочными болтами.

Почему болтовое соединение превосходит сварку на практике

В отличие от сварки, болтовые соединения обеспечивают гибкость, простоту сборки и адаптацию к полевым условиям. Эти преимущества особенно важны в сценариях удаленного развертывания:

1. Квалифицированные сварщики не требуются: Сварка в отдаленных местах требует сертифицированных сварщиков, специализированного оборудования и условий, подходящих для работы при высоких температурах — зачастую невозможных при сильном ветре, дожде или холоде. Для болтовых соединений достаточно ручного инструмента и базовой подготовки.

2. Более высокая скорость сборки: Использование болтов ускоряет сборку на месте, значительно снижая затраты на рабочую силу.

3. Идеальная посадка благодаря высокоточной обработке материалов: Детали заводского изготовления отличаются высокой точностью и лучшими допусками при сборке, что делает процесс быстрее и проще. Когда компоненты вырезаются и сверлятся на станках с ЧПУ, сборка на месте сводится к вставке болтов и затяжке, а не к подгонке и принудительной установке в смещенные отверстия.

4. Обратимость и адаптивность: Компоненты можно разбирать для модернизации или ремонта — это критически важное преимущество для вышек, подверженных воздействию суровых климатических условий или меняющихся требований к сети.

5. Зоны, не подверженные термическому воздействию (ЗТВ): В отличие от сварки, болтовое соединение исключает риск охрупчивания или деформации стали от нагрева, сохраняя целостность оцинкованных покрытий и свойства основного материала.

Инженерное обеспечение соединения

Высокопрочные болты для башенных конструкций изготавливаются из высококачественной углеродистой или легированной стали, подвергнутой термообработке для достижения предела прочности на растяжение, превышающего 800 МПа. Обычно используются марки стали ASTM A325 и A490 (в США) или болты класса 10.9 по стандарту ISO 898-1. Эти материалы проходят строгие испытания на предел текучести, сопротивление сдвигу и усталостную прочность, чтобы выдерживать такие нагрузки, как вибрации, вызванные ветром, обледенение и термическое расширение.

Для борьбы с коррозией, являющейся серьезной проблемой в прибрежных или промышленных районах, применяются такие методы обработки поверхности, как горячее цинкование или цинково-алюминиевое покрытие.

В ответственных областях применения двойные болтовые соединения обеспечивают повышенную структурную целостность, гарантируя сохранение прочности башни при динамических и внешних нагрузках. Болтовое соединение также обеспечивает эффективную передачу нагрузки между компонентами, позволяя при этом вносить незначительные корректировки во время строительства.

Стандартизированные секции для модульного регулирования высоты

Стандартизированные модульные секции башен стали отраслевым стандартом именно благодаря преимуществам их монтажа. Некоторые производители предлагают 10-футовые модульные секции башен для легкой сборки и регулировки высоты, с двойными болтовыми соединениями для повышения жесткости конструкции.

Конструкция с разборными болтовыми соединениями позволяет:

1. Простая полевая идентификация компонентов

2. Эффективная доставка в компактных упаковках.

3. Будущие модернизации без замены несущих конструкций.

4. Упрощенное управление запасами

В некоторых конструкциях даже предусмотрена возможность «вложения» секций — 8-футовых секций, уложенных друг в друга на специальном поддоне, что позволяет создать исключительно компактную транспортную упаковку, значительно уменьшающую объем при транспортировке.

Общий экономический эффект: что на самом деле экономит модульная конструкция?

Когда все эти инновации объединяются — оптимизированная для контейнеров упаковка, эффективная разгрузка и сборка на болтах — совокупный экономический эффект оказывается существенным.

Стоимость доставки

Для строительства из уголкового профиля требуется меньше контейнеров, что напрямую снижает транспортные расходы. Оптимизированная упаковка стальных каркасов может снизить логистические затраты для клиентов на 15-20% за счет сокращения ручных операций, снижения затрат на аренду оборудования (например, больших кранов) и предотвращения потери компонентов.

Затраты на рабочую силу

Перенос работ по изготовлению металлоконструкций с объекта на завод сокращает дорогостоящую рабочую силу на месте, время аренды крана и задержки, связанные с погодными условиями. Сборка болтовых соединений минимизирует потребность в квалифицированных сварщиках, расширяя доступный кадровый резерв и снижая почасовые ставки.

Затраты на оборудование

Модульная упаковка позволяет разгружать грузы с помощью небольших вилочных погрузчиков, а не больших кранов. Меньшие по размеру и более легкие модули снижают требования к грузоподъемности крана, что уменьшает стоимость аренды.

Снижение риска

Стандартизированные компоненты снижают риск смещения, отсутствия деталей или повреждений во время транспортировки. Предсказуемый и воспроизводимый процесс сборки минимизирует дорогостоящие доработки и перерасходы времени.

Ускорение временной шкалы

Модульная структура DFMI сокращает сроки развертывания на недели или месяцы, что позволяет ускорить развертывание сети и раньше начать получать прибыль.

Заключение: Адаптация Sky для современных сетей.

Эпоха, когда вышки рассматривались как монолитные, сваренные на месте конструкции, полностью изготавливаемые на объекте, подходит к концу. Телекоммуникационная отрасль усвоила то, что давно известно экспертам по логистике: Наиболее эффективный способ транспортировки конструкции — это спроектировать её таким образом, чтобы она была пригодна для транспортировки. Благодаря оптимизированной для контейнеров модульной конструкции из угловой стали, передовым решениям в области упаковки и высокопрочным болтовым соединениям, отрасль установила новый стандарт экономической эффективности проектов — стандарт, при котором логистика предсказуема, сборка выполняется быстро, а общая стоимость прозрачна с момента создания первого проектного чертежа.

Начиная с заводского цеха и заканчивая последним болтом, модульные башни из угловой стали по-настоящему научились создавать ощущение неба.
