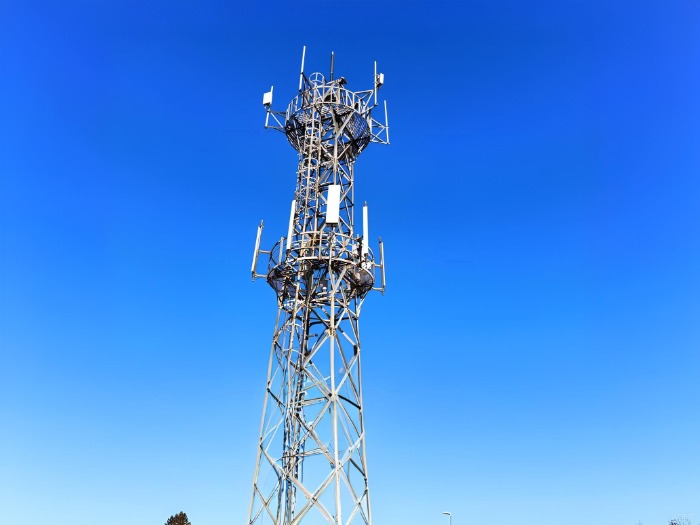

Телекоммуникационная инфраструктура, обеспечивающая функционирование нашего современного мира, построена на фундаменте из стальные решетчатые башни —многие из которых были возведены десятилетия назад для сетей 2G и 3G. Сегодня эти устаревающие конструкции призваны выдерживать гораздо более тяжелое оборудование 5G и будущих поколений, часто в условиях повышенных требований к ветровой и ледовой нагрузке, установленных современными строительными нормами.
Перед операторами связи стоит вопрос не о том, следует ли заменять эти вышки, а о том, как экономически эффективно продлить срок их службы. Ответ кроется в ряде проверенных методов. методы структурного усиления Это позволяет восстанавливать и даже увеличивать несущую способность стареющих стальных угловых опор с минимальным временем простоя.

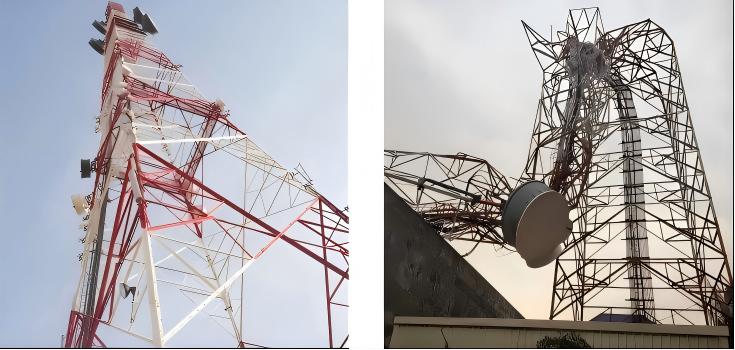

Многие телекоммуникационные вышки, находящиеся в настоящее время в эксплуатации, были построены более 20 лет назад, а некоторым от 40 до 50 лет и более. В глобальном масштабе примерно 20% инфраструктуры передающих и коммуникационных вышек старше 40 лет. Эти конструкции сталкиваются с многочисленными проблемами: деградация материалов из-за коррозии и усталости, осадка фундамента и, возможно, наиболее критичное обстоятельство — увеличение расчетных нагрузок, которые часто превышают первоначальные технические характеристики.
Экономические аргументы в пользу модернизации неопровержимы. Стоимость строительства новой башни — включая приобретение земли, получение разрешений, фундаментные работы и возведение — значительно превышает инвестиции, необходимые для целенаправленного усиления конструкции. Кроме того, башни, спроектированные в соответствии со стандартами ANSI/TIA-222, могут иметь неограниченный срок службы при надлежащем техническом обслуживании и модернизации. Задача состоит в определении наиболее эффективных стратегий усиления.

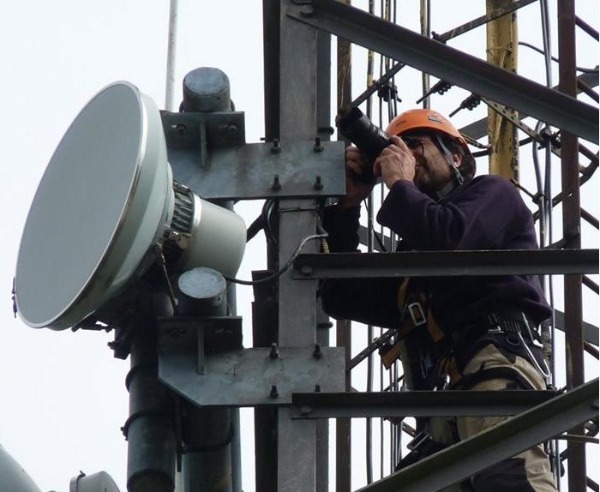

Перед началом любых работ по усилению конструкции обязательно проведение комплексной оценки состояния конструкции. Стандарт ANSI/TIA-222-H содержит рекомендации по разработке программ технического обслуживания и оценки состояния, устанавливая интервалы инспекции в три года для мачт с оттяжками и пять лет для самонесущих конструкций. Надлежащая оценка должна включать анализ существующих исполнительных чертежей и записей о техническом обслуживании, а затем осмотр на месте опытными инженерами-конструкторами с использованием системы оценки состояния (0–100), которая классифицирует конструкции по категориям риска: красный (высокий риск, срочные меры), желтый (средний риск, меры по устранению) и зеленый (низкий риск, профилактический мониторинг).

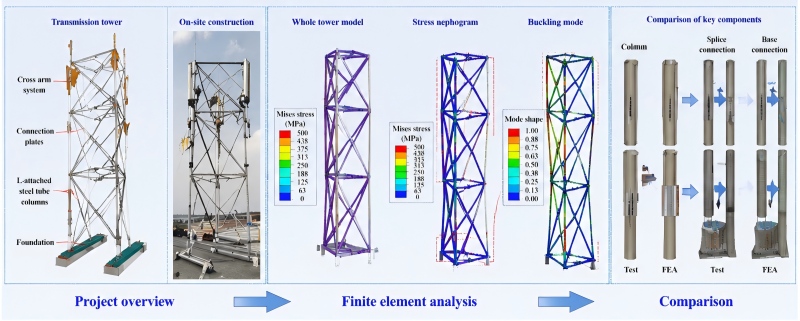

Метод конечных элементов (МКЭ) имеет решающее значение для количественной оценки резервной мощности. Исследования показывают, что 30–40% старых башен превышают допустимые пределы напряжений в соответствии с действующими стандартами. Анализ должен быть сосредоточен на выявлении элементов, которые могут быть усилены с наибольшей конструктивной выгодой, уделяя особое внимание ветровым и обледенелым нагрузкам. Неправильная характеристика распределения ветра на конкретном участке является наиболее важным фактором риска разрушения башни, за ней следует коррозия.
Наиболее распространенный метод усиления опор башни включает в себя крепление дополнительных уголковых элементов параллельно существующим опорам с помощью болтовых соединений. Этот подход был тщательно проверен экспериментальными исследованиями. Исследования показывают, что в зависимости от количества, типа и расположения соединителей можно добиться увеличения несущей способности на 50–100%. Усиливающие элементы распределяют нагрузку с существующими опорами посредством болтовых соединений, и, что важно, предварительная нагрузка не оказывает существенного влияния на предельную прочность всей конструкции. Для достижения оптимальных результатов усиление должно выходить за пределы первоначально необходимой точки, чтобы учесть задержку передачи нагрузки.
Для тонких опор башни добавление ряда горизонтальных распорок (диафрагм) в средних точках по высоте башни может значительно снизить эффективный коэффициент стройности и предотвратить преждевременное выпучивание. Этот метод особенно эффективен для опор с высоким коэффициентом стройности, где разрушение определяется выпучиванием, а не прочностью на сжатие. Исследователи показали, что с помощью этого подхода можно добиться значительного повышения прочности на сжатие.

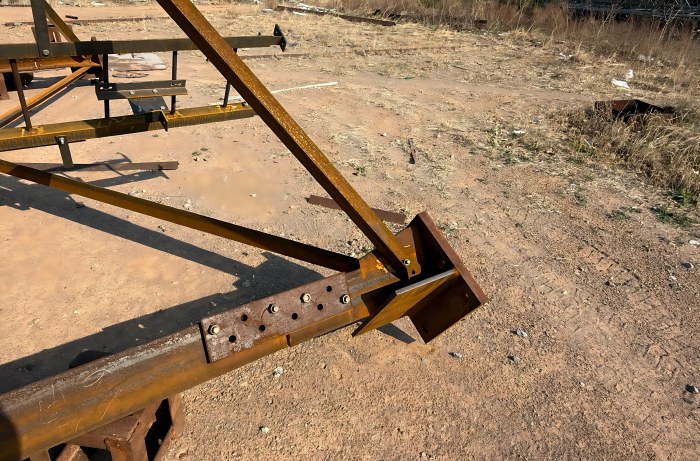

Болтовые соединения стареющих башен часто являются самым слабым звеном в несущей конструкции. Разработан и протестирован неразрушающий метод усиления с использованием дополнительных элементов, крепящихся новыми высокопрочными болтами. Критически важными параметрами проектирования являются межосевое расстояние — расстояние между новым болтом и существующими отверстиями для болтов. Экспериментальные данные показывают, что межосевое расстояние должно быть не менее чем в 1,5 раза больше ширины поперечного сечения уголка, чтобы максимизировать предельную прочность. Это расстояние изменяет ожидаемый режим разрушения, позволяя модернизированному соединению достичь максимальной прочности.
Углеродсодержащие полимеры (CFRP) стали революционной технологией для усиления башен, обеспечивая высокую прочность и малый вес практически без увеличения веса конструкции и изменения ее формы. CFRP наносится путем склеивания многослойных листов со стальной поверхностью с помощью специальных клеев, что не вызывает вторичного повреждения исходного уголка и является простым и практичным процессом.
Исследования показывают, что использование Четыре слоя углепластика общей толщиной 0,668 мм. Этот материал может удовлетворить большинство требований к усилению угловых стальных элементов. Для максимальной эффективности усиления слои CFRP следует укладывать таким образом, чтобы все слои были ориентированы под углом 0° вдоль направления осевого сжатия. С учетом как экономической эффективности, так и эксплуатационных характеристик, конфигурация с «покрытием посередине» — когда покрывается центральная часть элемента, а не происходит полное покрытие — обеспечивает наилучший баланс между эффектом усиления и стоимостью материала.
Недавнее исследование колонны телекоммуникационной вышки с трещинами, усиленной углепластиком, показало, что предел текучести увеличился на 5,2%, а предел текучести — на 11,5% по сравнению с исходной неповрежденной трубой. Еще более впечатляющим является снижение напряжения на краю трещины на 229,1 МПа (73,3%) после усиления, при этом зона концентрации напряжений переместилась из трещины в анкерное крепление. При наиболее неблагоприятном варианте нагрузки максимальное смещение уменьшилось на 7,422 мм (29,1%), а коэффициент напряжений снизился на 1,092, что подтверждает эффективность углепластика как для повышения несущей способности, так и для перераспределения напряжений.
В местах локализованных повреждений или чрезмерной концентрации напряжений целенаправленная замена элементов высокопрочной сталью является важным инструментом в комплексе мер по усилению конструкций. Исследования показывают, что замена высокопрочной стали в сочетании с обмоткой из углепластика и модернизацией фундамента может повысить несущую способность на 25–50% в целом.

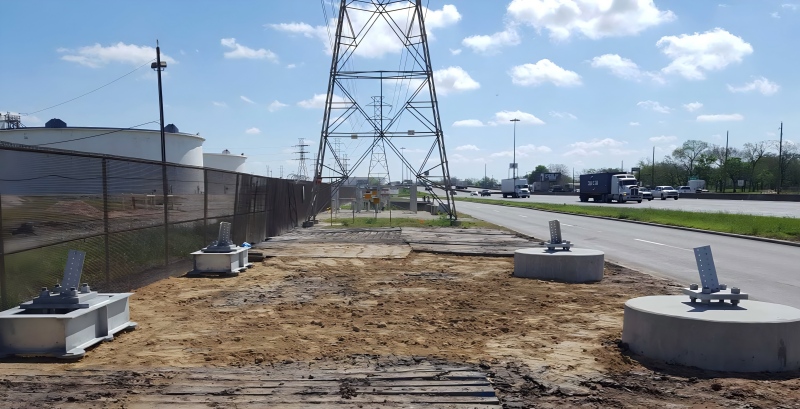

Оседание основания и неустойчивость фундамента являются критическими причинами разрушения, часто приводящими к снижению устойчивости старых башен на 15–25%. Методы восстановления фундамента включают в себя укрепление фундамента, цементацию и добавление железобетонных хомутов вокруг существующих опор. Любое усиление надстройки должно сопровождаться проверкой несущей способности фундамента, чтобы убедиться, что вся система может безопасно выдерживать возросшие нагрузки.
Укрепление стареющих башен — это не разовое решение, а непрерывная стратегия управления жизненным циклом. Срок службы башен, эксплуатируемых почти 30 лет, может быть продлен на многие дополнительные годы за счет целенаправленных проверок и технического обслуживания. Замена высокопрочной стали и обмотка из углепластика могут продлить срок службы на 20–30 лет сверх первоначального проектного срока, потенциально доведя общий срок службы до более чем 50 лет. Системный подход приносит экономические выгоды, выходящие за рамки прямой экономии за счет предотвращения нового строительства, поскольку успешные примеры демонстрируют снижение риска до 40% за счет упреждающего укрепления.
Большая часть устаревшей телекоммуникационной инфраструктуры обладает значительным остаточным несущим свойством. При надлежащей оценке целенаправленное усиление — будь то добавление элементов, высокопрочное болтовое крепление, обмотка из углепластика или ремонт фундамента — может превратить устаревающую неисправность в долгосрочный актив. В гонке за развертыванием 5G и последующих поколений модернизация — это не просто мера экономии средств, а стратегическая необходимость.
