Доступ для точной работы: интеграция безопасных систем подъема и подъемного оборудования на радиолокационных вышках.

В мире критически важной радиолокационной инфраструктуры точность имеет первостепенное значение. Современные радиолокационные системы — будь то для метеорологического мониторинга, управления воздушным движением или обороны — требуют исключительно стабильной платформы. Даже мельчайшие структурные вибрации или колебания в системе могут быть вызваны нестабильностью. радиолокационная вышка Это может привести к фазовым ошибкам, искажению диаграмм направленности и ухудшению качества данных [7+L9-L12]. Однако эти же вышки должны быть доступны. Техникам необходимо регулярно подниматься на них для калибровки, обслуживания антенн и аварийного ремонта. Задача состоит в интеграции безопасные альпинистские системы и платформы для снаряжения встраивается в несущие конструкции башни, не нарушая жесткости, необходимой для высокоточной работы радара.

Напряжение между доступностью и жесткостью

К опорным конструкциям радиолокационных станций предъявляются строгие динамические требования. Собственная частота колебаний башни должна оставаться достаточно высокой и хорошо отделяться от частот, создаваемых вращающейся антенной и ветровыми нагрузками окружающей среды, чтобы избежать резонансной связи, которая может исказить радиолокационное изображение. Каждый добавленный компонент — ступенька лестницы, кронштейн опоры платформы, кабельный канал — изменяет распределение массы и жесткости конструкции. Неправильно спроектированные элементы доступа могут вызывать локальную гибкость или добавлять массу в местах, которые снижают критические собственные частоты.

Радиолокационная вышка проектируется не просто для того, чтобы выдерживать вес, но и для того, чтобы противостоять деформациям под динамическими нагрузками с исключительной жесткостью. Собственная частота является функцией жесткости и массы. Для тяжелых радиолокационных антенн и обтекателей уменьшение массы часто нецелесообразно, поэтому основным рычагом является максимизация жесткости конструкции. Следовательно, элементы доступа должны быть заложены в основную конструктивную концепцию вышки, а не рассматриваться как второстепенные детали.

Нормативно-правовая база для обеспечения безопасного доступа

Радиолокационные вышки должны соответствовать стандартам безопасности, которые постоянно совершенствуются в сторону более эффективной защиты от падения. ANSI/ASSE A10.48 Стандарт содержит исчерпывающие рекомендации по технике безопасности для коммуникационных сооружений, включая антенны и опорные конструкции для антенн, охватывающие защиту от падения и спасательные работы, альпинистские сооружения и обучение. В редакции этого стандарта 2023 года, вступившей в силу 1 января, были обновлены правила техники безопасности при строительстве, сносе, модификации и техническом обслуживании.

Правила OSHA требуют 100% защиты от падения для персонала, работающего на высоте более 6 футов. Что касается стационарных лестниц высотой более 24 футов, тенденция в регулировании кардинально изменилась: защитные ограждения для лестниц постепенно выводятся из эксплуатации. крайний срок — 2036 год для их замены при новых установках и крупных модернизациях. Клетки не предотвращают вертикальные падения и усложняют спасательные работы, поэтому современные системы на основе тросов или рельсов являются предпочтительным решением.

Выбор правильной системы скалолазания

Для радиолокационных вышек не все решения по обеспечению безопасности при подъеме одинаковы. Вертикальные тросовые и рельсовые системы стали отраслевым стандартом, поскольку они обеспечивают непрерывное крепление без необходимости отсоединения в промежуточных точках. Компания Tractel предлагает такие системы. Системы защиты от падения FABA™ Обеспечивает безопасное восхождение по стационарным вертикальным лестницам на любой высоте на башнях, мачтах и опорах. система стоп-кабеля® Оснащен съемным устройством защиты от падения со встроенным амортизатором, который мгновенно фиксируется на тросе при падении, минимизируя расстояние свободного падения. MSA Safety Системы Latchways® В системах (LadderLatch и TowerLatch) используется запатентованный компонент в виде звездообразного колеса, обеспечивающий плавное перемещение по направляющим для кабеля без выдергивания кабеля из направляющих.

Платформы оборудования: усиление, а не компромисс.

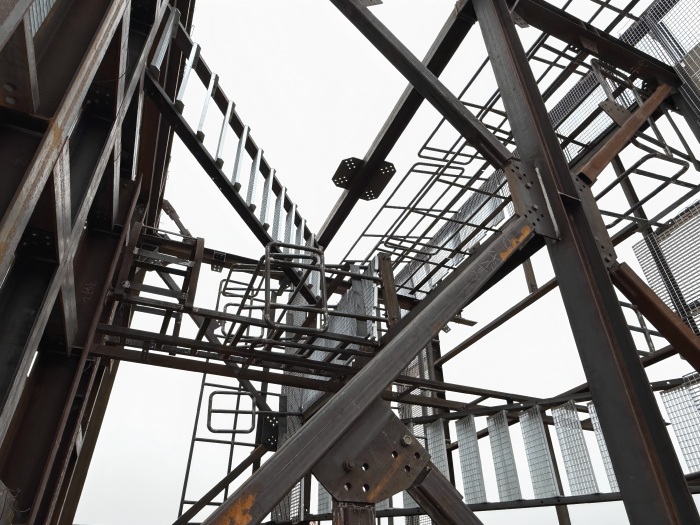

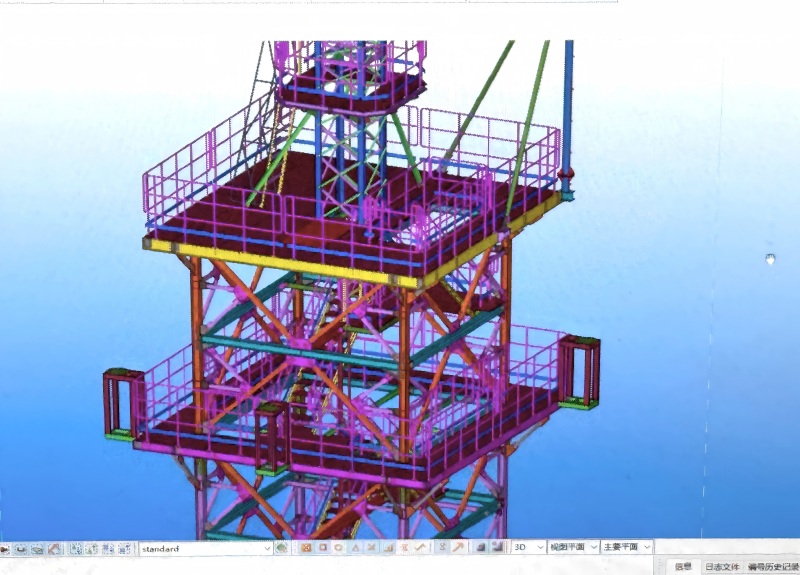

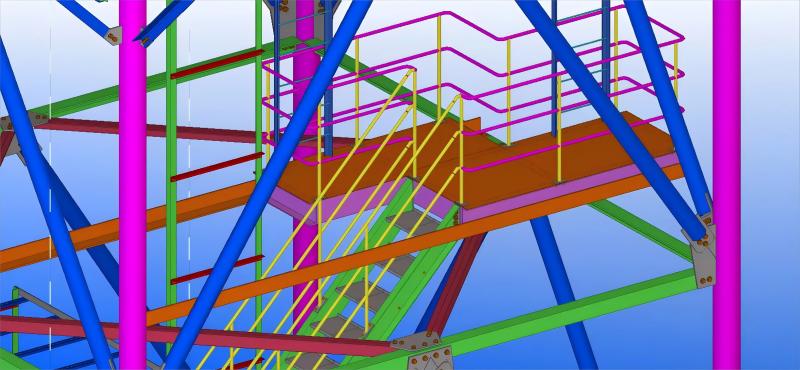

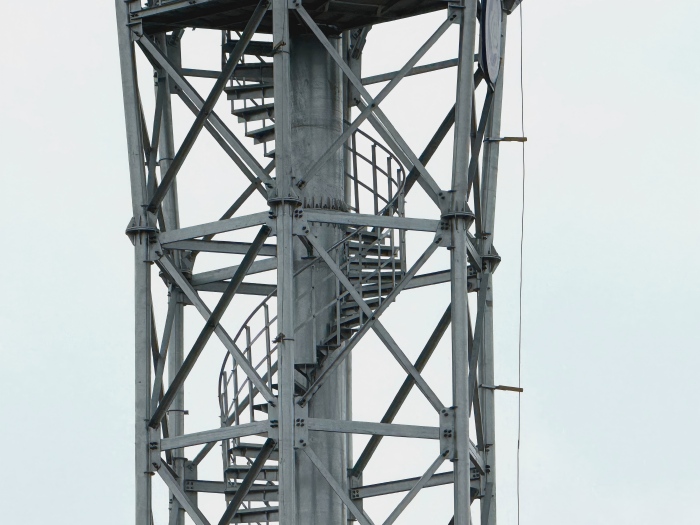

Радиолокационные вышки обычно имеют несколько платформ: нижнюю платформу для доступа к оборудованию и верхнюю платформу на уровне обтекателя для установки антенн. Эти платформы служат площадками для проведения ремонтных работ и обеспечивают точки крепления вспомогательного оборудования. С точки зрения конструкции, они должны быть интегрированы как единое целое. усиленные диафрагмы — Их балки перекрытия и распорки должны вносить существенный вклад в общую жесткость башни.

Основные принципы проектирования платформ для радиолокационных применений:

1. • Крепление по всему периметру: Платформы следует соединять со всеми сторонами башни с помощью поперечных связей или усиленного настила, выполняющих функцию горизонтальных усиливающих колец. Это предотвращает возникновение локальных колебаний, которые в противном случае могли бы снизить собственные частоты.

2. • Передача нагрузки: Нагрузки от платформы должны передаваться на опоры башни через специальные соединительные узлы, а не только через диагональные распорки. Это обеспечивает предсказуемые пути передачи усилий и предотвращает непреднамеренную концентрацию напряжений.

3. • Открытая стальная решетка: Предпочтительнее сплошной пластины, поскольку снижает накопление ветровой нагрузки, улучшает визуальный осмотр элементов под ней и легче сбрасывает лед. Открытая конструкция также минимизирует дополнительную массу, способствуя достижению цели максимизации соотношения жесткости к весу.

Продвинутые схемы крепления, такие как К-образные или Х-образные, анализируются и оптимизируются для обеспечения жесткой и прочной платформы, минимизирующей прогиб под эксплуатационными нагрузками. Платформы также служат в качестве зоны сбора спасателей —Обязательные места для отдыха на высоких лестницах, как правило, каждые 9–12 метров, — где рабочий может отдохнуть или дождаться помощи.

Интеграция молниезащиты

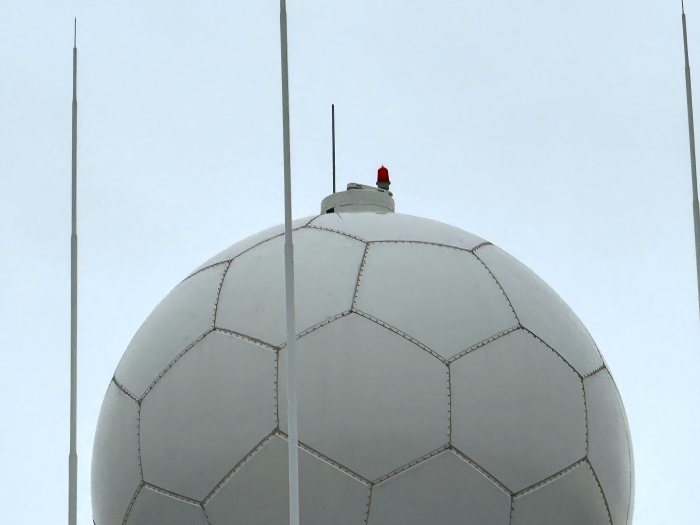

Радиолокационные вышки часто располагаются на открытых участках, поэтому молниезащита имеет критически важное значение. Системы подъема и платформы вышки должны быть интегрированы с внешней системой молниезащиты. Согласно стандарту ITU-T K.112, система молниезащиты базовой радиостанции включает в себя воздушные оконечные устройства, токоотводы, заземляющую сеть, уравнивающие проводники и устройства защиты от перенапряжения. Все металлические элементы доступа — лестницы, перила платформ, кабельные направляющие — должны быть соединены с системой заземления для предотвращения опасных боковых вспышек. Сама стальная вышка служит основным токоотводом, но необходимо проверить целостность заземления всего подключенного оборудования доступа. Арматура в бетонных фундаментах вышки должна использоваться для усиления системы заземления, передавая энергию удара молнии через проводящий бетон.

Заключение

Системы доступа на радиолокационных вышках — это не второстепенные элементы, а неотъемлемая часть возможности обслуживания, калибровки и, в конечном итоге, выполнения высокоточной задачи конструкции. При правильной интеграции безопасные системы подъема и платформы для оборудования позволяют вышке быть одновременно и безопасной, и надежной. доступный и точный Вертикальные тросовые системы защиты от падения обеспечивают непрерывную защиту без ущерба для жесткости конструкции. Платформы, выполненные в виде жестких диафрагм, положительно влияют на динамические характеристики башни. А комплексная молниезащита обеспечивает безопасность персонала во время подъемов в условиях открытого пространства. Для конструкций, где даже малейшее отклонение антенны может сделать радиолокационные данные недостоверными, эта интеграция не является необязательной — она имеет принципиальное значение.
