Пакетная оцинковка против обработки отдельных изделий: компромиссы стоимости и качества для самонесущих башен

Для самонесущих телекоммуникационных башен, система защиты от коррозии — это не просто завершающий этап, а фундаментальный фактор, определяющий долговечность конструкции и стоимость жизненного цикла.hot-dip galvanizing (HDG) занимает статус отраслевого золотого стандарта, обеспечивая десятилетия эксплуатации без обслуживания благодаря металургически связанному покрытию из цинко-железного сплава. Однако экономические и качественные характеристики цинкования в значительной степени зависят от того, как обрабатывается сталь.

Выбор между пакетным цинкованием— обработкой больших объемов компонентов с нескольких башен в одном производственном цикле — и поэлементной обработкой— цинкованием крупногабаритных секций башен по отдельности в меньшей ванне — предполагает сложный компромисс между удельной стоимостью, равномерностью покрытия и контролем деформаций. Для производителей башен и операторов сетей понимание этих компромиссов необходимо для принятия экономически эффективных и технически обоснованных решений по закупкам.

Понимание двух подходов

Пакетное цинкование: модель эффекта масштаба

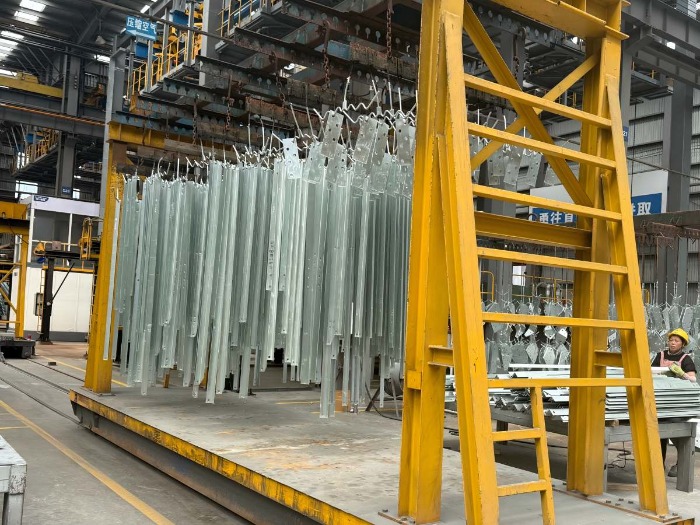

Пакетное цинкование, также известное как общее или пост-фабричное цинкование, предполагает обработку нескольких стальных компонентов вместе в одной загрузке ванны. Компоненты с нескольких башен — стойки, элементы раскосов, фасонные пластины и платформы — одновременно подвешиваются, очищаются, флюсуются и погружаются в большую ванну с расплавленным цинком. Это доминирующая модель обработки для подавляющего большинства компонентов башен, которые обычно имеют размеры, соответствующие стандартным габаритам ванны.

Стратегический переход к массовому цинкованию— координированной обработке компонентов с нескольких башен в одном крупномасштабном производственном цикле — раскрывает значительные преимущества масштаба. Этот подход — не просто тактика закупок; это сложная практика планирования производства, синхронизации логистики и управления совокупными затратами, которая фундаментально снижает стоимость тонны защищённой стали.

Поэлементная обработка: решение для крупногабаритных компонентов

Самонесущие башни часто включают крупные конструктивные секции, превышающие размеры стандартной ванны цинкования — базовые секции монополюсов, крупноразмерные трубчатые стойки или целые секции башен, предназначенные для быстрого монтажа на площадке. Для таких крупногабаритных элементов пакетная обработка геометрически невозможна. Альтернатива — поэлементная обработка: погружение каждой крупной секции отдельно в ванну, размеры которой позволяют её обработку, часто с использованием специализированных грузоподъёмных средств, увеличенных циклов погружения и индивидуальных приспособлений для фиксации.

Компромиссы по стоимости: преимущество масштаба

Пакетное цинкование: распределение фиксированных затрат

Экономическое преимущество пакетного цинкования определяется структурой затрат на цинкование. Цена hot-dip galvanizing (HDG) редко является простой линейной функцией массы. Ключевые компоненты затрат включают:

1. · Kettle (Bath) Charge: Значительный фиксированный или минимальный сбор, покрывающий затраты на энергию и эксплуатацию по нагреву и поддержанию ванны с цинком, независимо от размера загрузки.

2. · Handling and Fixturing: Трудозатраты на навешивание, вязку и установку приспособлений для погружения компонентов. Сложные небольшие партии требуют пропорционально больше времени на обработку на тонну.

3. · Zinc Consumption: Фактическая стоимость цинка, расходуемого в зависимости от площади поверхности стали.

4. · Post-Processing: Затраты на охлаждение, инспекцию и возможную незначительную доводку.

Ключевое понимание заключается в том, что затраты на ванну и обработку являются в значительной степени фиксированными или полупостоянными. Распределение этих затрат на больший тоннаж резко снижает их вклад в удельную стоимость. Крупная партия идентичных компонентов может быть обработана гораздо эффективнее, чем единичная уникальная деталь; цинковщики могут оптимизировать загрузку ванны и поток процесса для крупных заказов, что позволяет им предлагать значительно более низкую ставку за единицу массы.

Иллюстративный эффект: Фиксированная плата за ванну, которая делает партию в 5 тонн чрезмерно дорогой в расчёте на тонну, становится незначительной при распределении на 50 или 100 тонн. Ценовая структура на цинк по объёму дополнительно усиливает преимущество: крупные и предсказуемые объёмы потребления цинка позволяют производителям или их партнёрам по цинкованию договариваться о более выгодных условиях закупки металла.

Типичные затраты на пакетное цинкование конструкционной стали в Китае составляют от 800 до 1,200 CNY за тонну, при этом цинк составляет примерно 50% общей стоимости, энергия — 30%, труд — 10%, а экологическое соответствие — 10%. Для крупных заказов конструкционной стали международные ставки могут снижаться до $0.50 до $1.00 за фунт.

Поэлементная обработка: премия за размер

Поэлементная обработка переворачивает эту структуру затрат. Ванна должна нагреваться и поддерживаться ради одного изделия, независимо от того, занимает ли оно 10% или 100% её объёма. Обращение с такими изделиями специализировано: крупные секции требуют индивидуальной строповки, аккуратного позиционирования и увеличенного времени погружения для обеспечения полного покрытия и правильного стекания.

Каждое цинковальное предприятие работает с фиксированным размером ванны; любая деталь, требующая нескольких погружений из-за длины или необычной геометрии, будет облагаться надбавкой из-за дополнительного труда и специализированного времени обработки. Сложные конструкции с полыми сечениями или перекрывающимися поверхностями повышают риск задержки кислоты или воздушных карманов, что требует дополнительного времени для безопасного погружения и стекания, увеличивая трудозатраты.

В результате: небольшие индивидуальные заказы или сложные конструкции обычно попадают в более высокий тарифный диапазон, с ценами от $1.00 до $2.00 за фунт, что вдвое выше, чем у крупных заказов конструкционной стали. Для крупной базовой секции монополя весом в несколько тонн эта надбавка может выражаться в десятках тысяч долларов дополнительных затрат на цинкование.

Компромиссы по качеству: равномерность и стабильность покрытия

Пакетное цинкование: проблема качества

Пакетное цинкование часто характеризуется большей вариативностью толщины и качества покрытия, особенно для изделий сложной формы. Причины носят технологический характер:

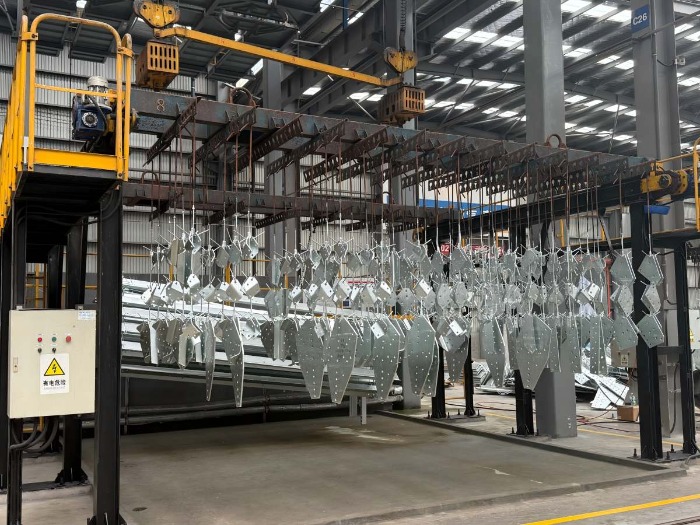

1. · Плотность подвески: Компоненты должны быть подвешены в ванне с достаточным расстоянием, чтобы расплавленный цинк мог свободно обтекать все поверхности. Переполнение может создавать теневые зоны, где поток цинка ограничен, что приводит к тонким участкам или отсутствию покрытия.

2. · Стекание: Сложные узлы с перекрывающимися поверхностями или закрытыми секциями требуют тщательной ориентации для полного стекания расплавленного цинка при извлечении. Плохое стекание приводит к образованию избыточных наплывов или «сосулек», которые необходимо удалять после обработки.

3. · Состав партии: Смешивание компонентов из разных марок стали в одной партии может влиять на формирование покрытия, поскольку реактивные стали (с высоким содержанием кремния) ускоряют реакцию цинк–железо, формируя более толстые покрытия с повышенным расходом цинка.

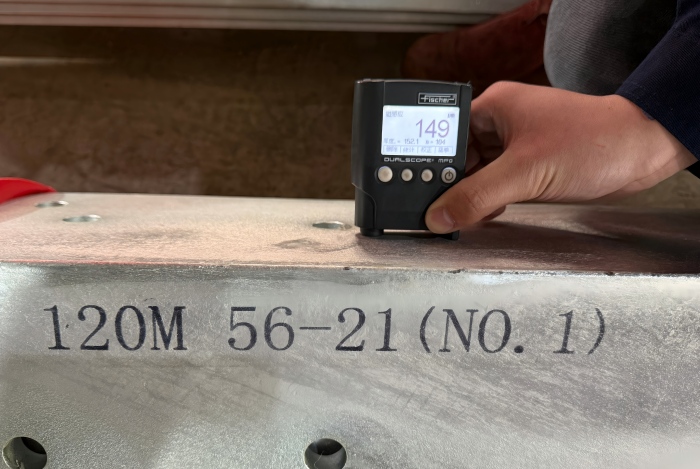

ASTM A123/A123M, регулирующий стандарт для горячего цинкования изделий из железа и стали, требует, чтобы покрытие было непрерывным, гладким и равномерным, без непокрытых участков, пузырей, остатков флюса и крупных включений шлака. Стандарт также требует высокой адгезии покрытия на протяжении всего срока службы оцинкованной стали.

Достижение этих требований в пакетном процессе требует тщательной инженерной проработки схем подвески, параметров процесса и контроля качества. Однако присущая пакетной обработке вариативность означает, что неравномерная толщина и качество покрытия остаётся признанным недостатком метода.

Обработка одной детали: преимущество качества

Обработка одной детали дает несколько преимуществ по качеству для крупногабаритных компонентов:

1. · Беспрепятственное течение цинка: При наличии только одного изделия в ванне нет риска экранирования со стороны соседних компонентов. Расплавленный цинк может свободно обтекать все поверхности, обеспечивая равномерное формирование покрытия.

2. · Оптимизированная ориентация: Единственное изделие можно позиционировать и ориентировать специально для обеспечения полного покрытия и правильного стекания, без ущерба для обработки других компонентов.

3. · Контролируемая химия: Обработка одного изделия позволяет цинковщику корректировать химический состав ванны и параметры процесса специально под данную марку стали, оптимизируя формирование покрытия.

Однако обработка одной детали не застрахована от проблем качества. Крупные элементы требуют тщательного контроля скоростей погружения и извлечения, чтобы предотвратить неравномерное покрытие или чрезмерное захватывание шлака. Тепловая масса крупной секции также может влиять на стабильность температуры ванны, потенциально ухудшая качество покрытия.

Контроль деформаций: тепловая проблема

Как пакетное, так и одноэлементное цинкование создают термические напряжения, которые могут вызывать деформации в сварных стальных конструкциях. Погружение холодной стали в ванну с расплавленным цинком при 450°C с последующим контролируемым извлечением и охлаждением подвергает конструкцию значительным температурным градиентам.

Пакетное цинкование: управление деформациями через проектирование

При пакетном цинковании риск деформаций в первую очередь контролируется за счёт:

1. · Проектирование с учётом цинкования: В конструкцию должны быть включены отверстия для вентиляции и дренажа, чтобы предотвратить задержку воздуха или химических остатков, которые могут вызывать локальный нагрев или охлаждение.

2. · Контролируемое охлаждение: Элементы обычно охлаждаются на воздухе или подвергаются закалке контролируемым образом для минимизации дифференциального сжатия.

3. · Симметричное подвешивание: Элементы подвешиваются таким образом, чтобы обеспечивать равномерный нагрев и охлаждение, снижая температурные градиенты, вызывающие деформации.

Одноэлементная обработка: повышенный риск деформаций для крупногабаритных изделий

Для крупных цельных секций риск деформаций увеличивается. Тепловая масса крупного основания монополя или тяжёлой опорной секции означает, что температурные градиенты при погружении и охлаждении могут быть более выраженными. Большой размер также означает, что любые возникающие деформации труднее и дороже исправлять.

При проектировании и изготовлении компонентов, предназначенных для одноэлементного цинкования, необходимо уделять особое внимание:

1. · Симметрия сечения: Асимметричные сечения более подвержены деформациям под термической нагрузкой.

2. · Последовательность сварки: Порядок и расположение сварных швов могут влиять на то, как конструкция реагирует на термоциклирование при цинковании.

3. · Правка после цинкования: Для крупных секций, которые деформируются, может потребоваться механическая правка, что увеличивает стоимость и потенциально влияет на целостность покрытия.

Оптимизация стоимости и качества: рамка принятия решений

Выбор между пакетной и одноэлементной обработкой не является бинарным. Для большинства проектов башен оптимальным является гибридный подход:

Пакетная обработка стандартных компонентов

Все стандартные компоненты башни — элементы раскосов, фасонные пластины, платформы, лестницы и кабельные опоры — следует обрабатывать партиями. Эти компоненты обычно имеют размеры, позволяющие помещаться в стандартные ванны, а их большой объём делает их идеальными кандидатами для эффекта масштаба пакетной обработки.

Одноэлементная обработка для крупногабаритных секций

Крупные секции монопольных опор, тяжёлые базовые колонны и целые сегменты башен, превышающие стандартные размеры ванн, требуют одноэлементной обработки. Для этих компонентов ценовая надбавка неизбежна, но преимущества качества — беспрепятственное течение цинка, оптимизированная ориентация и контролируемая химия — оправдывают дополнительные затраты.

Стратегические соображения

Вывод: правильный инструмент для правильного компонента

Пакетное цинкование и одноэлементная обработка не являются конкурирующими технологиями, а дополняющими подходами, каждый из которых подходит для разных сегментов производственного процесса изготовления башен. Пакетное цинкование — особенно массовая обработка для нескольких башен — обеспечивает экономию масштаба, делающую горячее цинкование экономически эффективным для подавляющего большинства компонентов башен. Одноэлементная обработка, хотя и более дорогая за единицу, обеспечивает контроль качества и возможности обработки, необходимые для крупногабаритных секций, которые определяют конструкцию самонесущих башен.

Для производителей башен и операторов сетей оптимальная стратегия очевидна: обрабатывать стандартные компоненты крупными партиями, чтобы воспользоваться эффектом масштаба, и оставлять обработку единичных изделий для крупных секций, которые не могут быть размещены в стандартной ванне. Понимая компромиссы между стоимостью и качеством каждого подхода, команды по закупкам могут принимать обоснованные решения, которые балансируют между немедленными затратами на цинкование и долгосрочной эффективностью защиты от коррозии.
